Тип

Материал

Имитируемый дефект

Величина дефекта

Шероховатость рабочей поверхности

Глубина

Раскрытие

ОСО-ВД-В1 (Al)

Д16Т σ = 17,5 МСм/м

Поверхностная трещина

0,2 мм

Не более
0,1 мм

Ra = 1,25 мкм

ОСО-ВД-В2 (Ti)

Титановый сплав
σ = 1 МСм/м

0,5 мм

ОСО-ВД-В3 (Fe)

30ХГСНА

0,2 мм

ОСО-ВД-В4
ОСО-ВД-В5

Алюминиевый сплав
σ = 8 МСм/м

0,2 мм

Алюминиевый сплав
σ= 24 МСм/м

0,2 мм

СОП-НО-037
СОП-НО-038
(СОП-НО-038 (ТПС))

Ст. 45

Поверхностная трещина на поверхности с большой шероховатостью

0,2 мм
0,5 мм
1,0 мм
2,0 мм

Не более
0,3 мм

Ra = 1,25 мкм

0,6 мм

Rz = 160 мкм

Ст. 20

0,2 мм
0,5 мм
1,0 мм
2,0 мм

Не более
0,3 мм

Ra = 1,25 мкм

0,6 мм
(2,0 мм)

Rz=320 мкм

СОП-205

Д16Т σ = 17,5 МСм/м

Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки

Протяженность 7 мм,
раскрытие не более
0,1 мм

Ra = 1,25 мкм


СОП-206

Литьевой алюминиевый сплав
σ = 25 МСм/м

Трещина, развивающаяся со стороны, противоположной стороне контроля

Остаточная толщина металла
6,0 мм
4,0 мм
2,0 мм

Раскрытие
не более
0,5 мм

Ra = 1,25 мкм

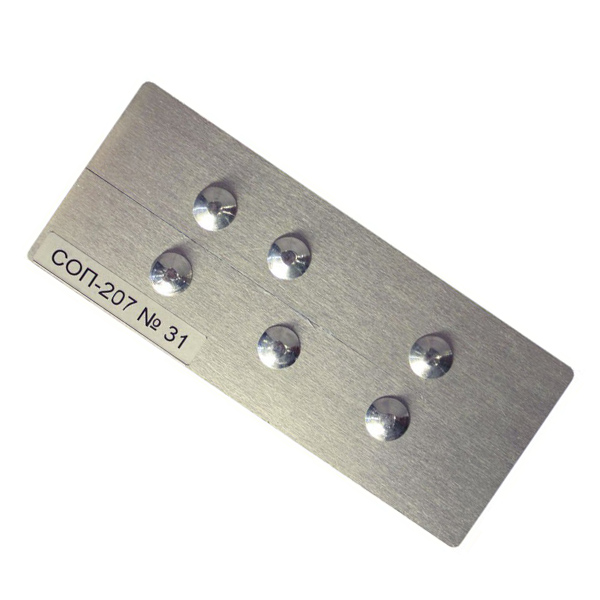

СОП-207

Д16Т σ = 17,5 МСм/м

Трещина во втором слое под стыком листов металла

Протяженность 22мм,
раскрытие
не более 0,1 мм

Ra = 1,25 мкм


К1 №1
(в соответствии с РД-13-03-2006)

Сталь 40Х

Поверхностная трещина

0,1 мм
0,2 мм
0,5 мм
1,0 мм

Не более 0,1 мм

Ra=1,25 мкм


К1 №2
(в соответствии с РД-13-03-2006)

Сталь 40Х

Трещина на ребре

0,5 мм

Не более 0,1 мм

Ra=1,25 мкм

КО-1570

АК-6

Короткая поверхностная трещина на ровной и криволинейной поверхности

Протяженность 2 мм,
Раскрытие 0,1 мм,
Глубина 0,2 мм; 0,5 мм.

Ra=1,25 мкм
