Модульный магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля и воплощает в себе все последние достижения в области неразрушающего контроля методом магнитных частиц. Дефектоскоп предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Импульсный дефектоскоп обладает регулировкой тока до 5000А, памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

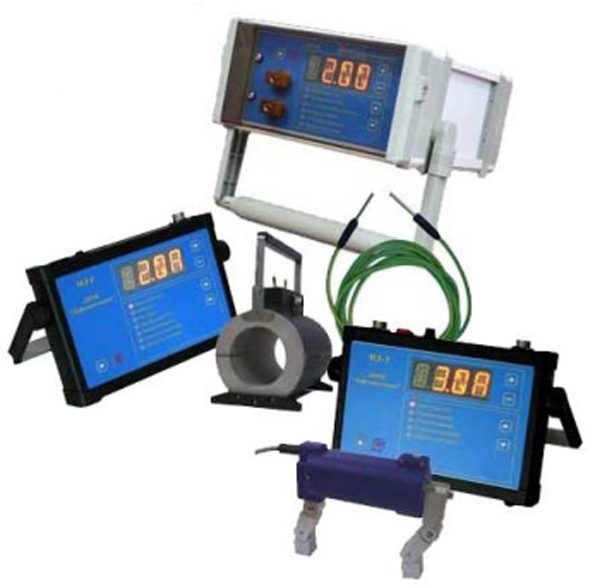

Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.

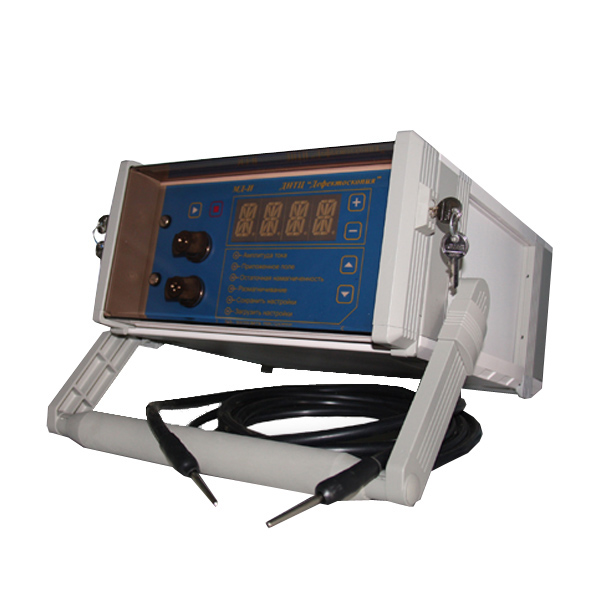

блок импульсный МД-И;

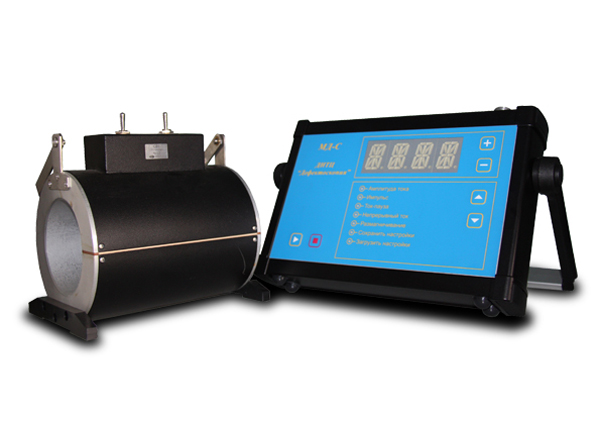

блок соленойда МД-С;

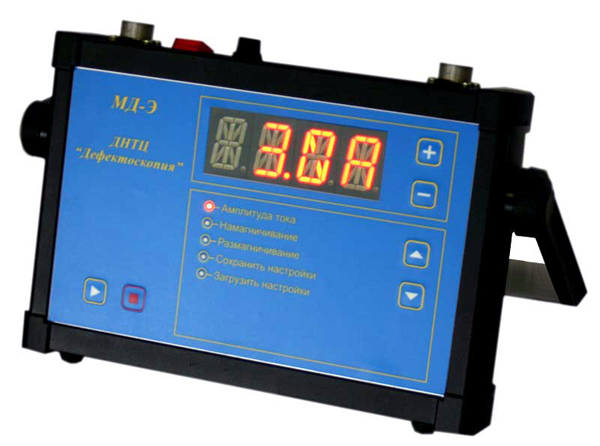

блок электромагнита МД-Э;
кабель сечением 10 мм2 и длиной 400 мм;

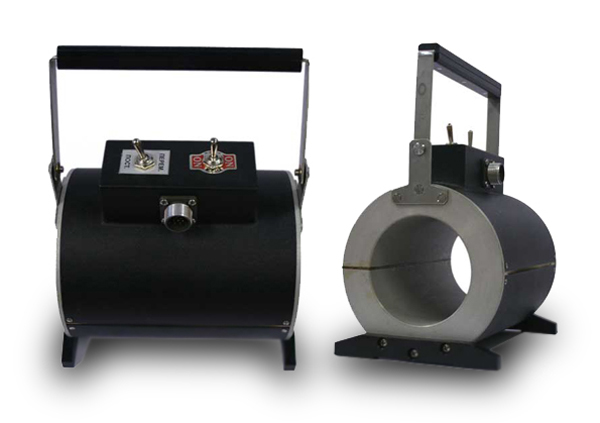

соленоид;
электромагнит;
блок питания 220В;
соединительные кабели;
образец для проверки чувствительности;
руководство по эксплуатации;
упаковка.
Базовые режимы работы
МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание МД-Э: намагничивание и режим автоматического размагничивания
Длительность автоматического размагничивания
30, 60 или 120 с
Максимальная сила тока
5000 А на стандартном кабеле
Регулировка силы тока
есть
Длительность импульсов тока
1,5 мс
Частота следования импульсов, Гц
1
Измерение силы тока
есть
Автоматическая установка тока
есть
Режим "ток-пауза"
длительность тока 1-10 с, длительность паузы 1-10 с
Память
10 настроек
Сила отрыва электромагнита от плиты МО-1
не менее 200Н
Напряженность магнитного поля между полюсами
90 А/см (при расстоянии 100 мм)
Напряженность поля в соленоиде
700 А/см
Питание
МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27В МД-С: от сети 220В
Размер (В x Ш x Д)
МД-И: 330х150х460 мм МД-С: 225х170х75 мм МД-Э: 225х170х75 мм
Вес
МД-И: 12 кг МД-С: 2 кг МД-Э: 2 кг
Регистрационное удостоверение Федерального агенства воздушного транспорта № 234-12-2010 от 28.12.2010 г.;
Сертификат соответствия Федерального агенства по техническому регулированию и метрологии № РОСС RU.АГ35.Н00064 от 21.03.2012 г.;
Сертификат о типовом одобрении Российского морского судоходства № 12.00140.412 от 10.05.2012 г.
