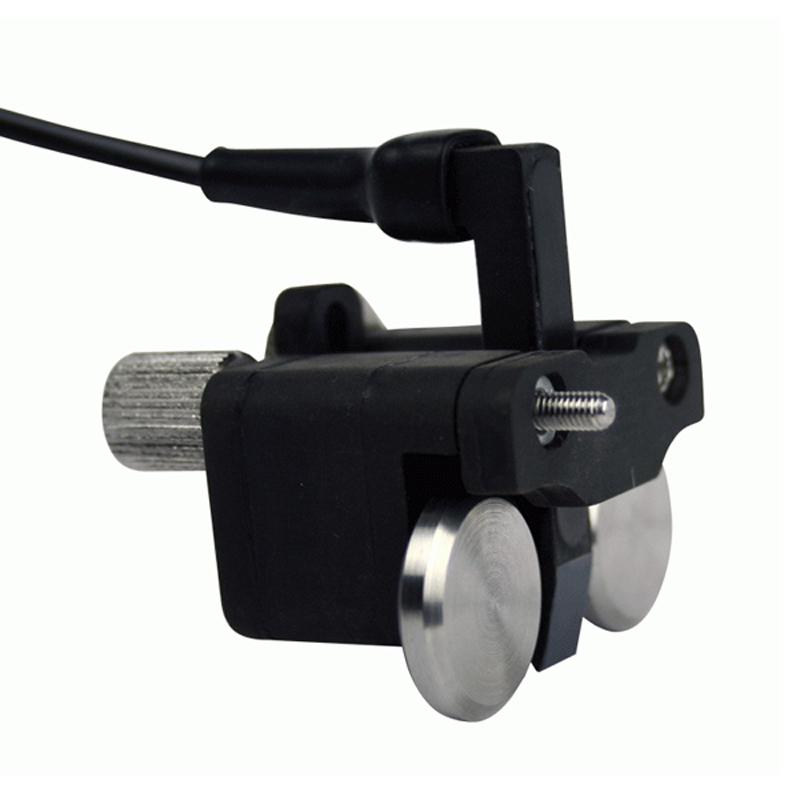

Преобразователь ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4
КАТАЛОГ
69 443 руб.
348 510 тенге
Наличие на складе: уточняйте у менеджера
Производство:
ГосРеестр:
Гарантия: 12 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы немагнитных труб с углом профиля 60°. Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.

Особенности:

  • одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
  • высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
  • отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 1,0 мм от поверхности резьбы;
  • возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 1,0 мм.


  • преобразователь ПФ-Р4-1х3-SS-NFM;
  • каретка ККЗ-4;
  • паспорт;
  • упаковка;
  • дополнительно может быть поставлен запасной преобразователь ПФ-Р4-1х3-SS-NFM и дополнительный преобразователь ПФ-Р4-1х3-Fe.


Тип преобразователя
и каретки

ПФ-Р4-1х3-SS-NFM
с кареткой ККЗ-4


Материал
контролируемых
объектов

немагнитная сталь

Тип контролируемой
резьбы

замковая резьба бурового оборудования, с углом профиля 60

Шаг контролируемой резьбы

от 3,175 мм до 6,35 мм

Минимальный диаметр контролируемой наружной резьбы

30 мм

Минимальный диаметр контролируемой внутренней резьбы

61 мм

Минимальная длина контролируемой резьбы

30 мм

Протяженность зоны контроля

Диапазон допускаемого зазора между преобразователем и резьбой

0…0,75 мм

Минимальный обнаруживаемый дефект

0,1 мм

Диапазон измерения глубины трещины

0,3…2,0 мм

Погрешность измерения глубины трещины

15%+0,1 мм

Основной контрольный образец

 КО-102Н-IV-4



Область применения преобразователей и кареток

ПФ-Р4-1х3-Fe или
ПФ-Р4-1х3-SS-NFM
с кареткой ККЗ-4

Метрическая резьба
ГОСТ 9150-2002
ГОСТ 24705-2004

Шаг резьбы



От 1 до 2,5 мм



От 2 до 3,5 мм



От 4 до 8 мм





Замковая резьба ГОСТ 631-75

Шаг 3,175 мм (треугольная закругленная)

Шаг 5,08 мм (трапецеидальная)



Замковая резьба
ГОСТ 28487-90 ГОСТ 50864-96

Форма профиля I, II, III, IV, V, VI (угол профиля 60°)

Замковая резьба
ТУ 14-161-219-04
ТУ-1324-001-86528288-2010

З-81, З-83 (угол профиля 90°)



Резьба обсадных и насосно-компрессорных труб
ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 51906-2002

Шаг (тип) резьбы



2,54 мм; 3,175 (треугольная закругленная)



4,233 мм (трапецеидальная)



5,08 мм (трапецеидальная)



Трубопроводная резьба
ГОСТ Р 51906-2002

Шаг резьбы



От 18 до 14 витков на 25,4 мм



От 11,5 до 8 витков на 25,4 мм



Трубная дюймовая резьба
ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52

Шаг резьбы от 18 до 14 витков на 25,4 мм
