Комплект для контроля резьбы насосно-компрессорного оборудования
КАТАЛОГ
по запросу
по запросу
Наличие на складе: уточняйте у менеджера
Производство: Константа
ГосРеестр:
Гарантия: 24 месяца
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Обнаружение и измерение размеров трещин во впадине наружной и внутренней резьбы, на галтельных переходах, подшипниковых узлах и поверхности тела деталей насосно-компрессорного оборудования.

Особенности:

  • два преобразователя с каретками позволяют контролировать изделия с  любой метрической резьбой с шагом от 1,4 до 8 мм;
  • быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
  • не требуется настройка сканера при переходе с одной резьбы на другую;
  • не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,2 мм;
  • отсутствие физического контакта преобразователя с резьбой – исключен износ и повреждение преобразователя;
  • настройка дефектоскопа нажатием одной кнопки;
  • измерение глубины и протяженности обнаруженных трещин;
  • нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
  • контроль как наружной, так и внутренней резьбы.

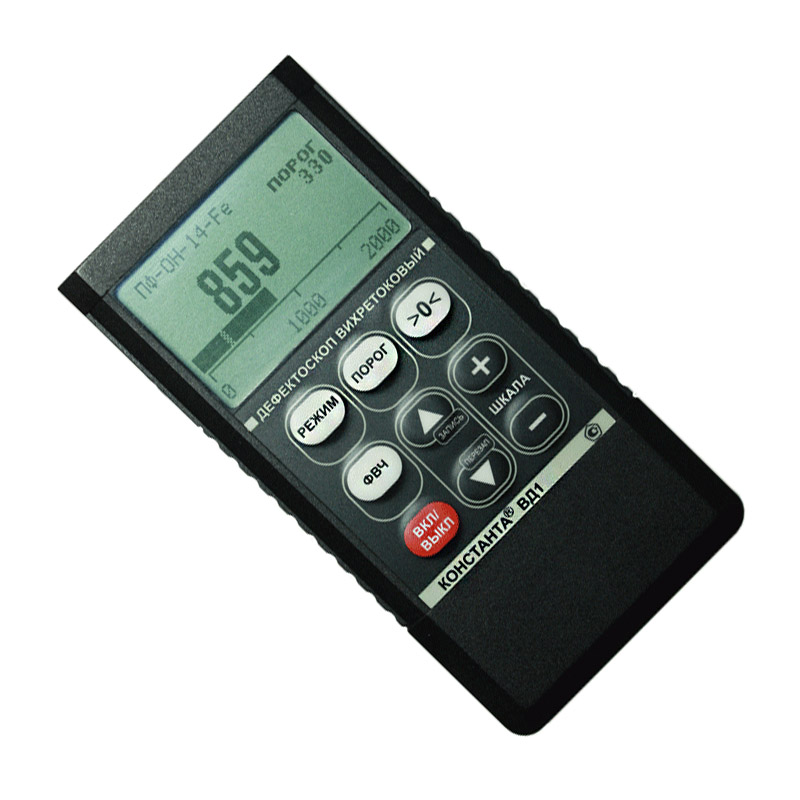

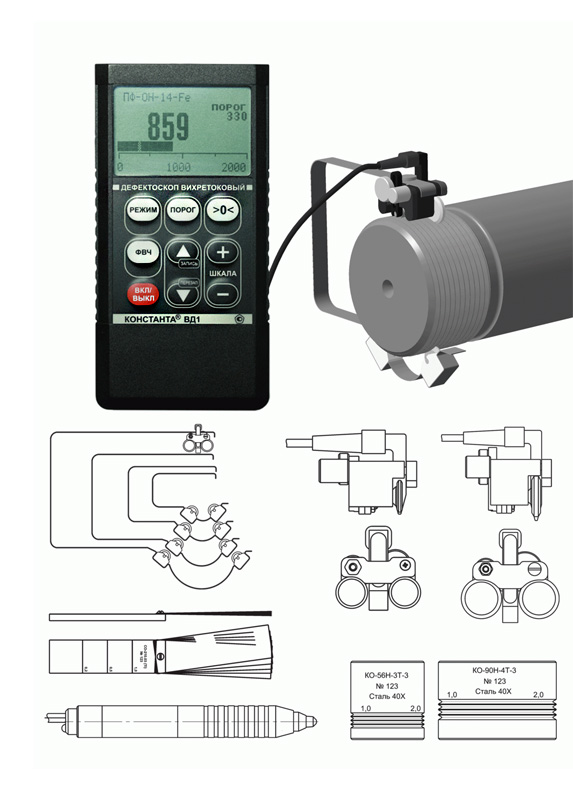

  • блок обработки информации – дефектоскоп «Константа ВД1»;
  • руководство по эксплуатации;
  • методика поверки;
  • преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1;
  • паспорт на преобразователь ПФ-Р1-0,5х3-Fe и каретку ККТ-1;
  • преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2;
  • паспорт на преобразователь ПФ-Р2-0,5х3-Fe и каретку ККТ-2;
  • сканер типа «Скоба» ССН-25-50 для резьбы диаметром от 25 мм до 50 мм с паспортом;
  • сканер типа «Скоба» ССН-45-90 для резьбы диаметром от 45 мм до 90 мм с паспортом;
  • сканер типа «Скоба» ССН 70-140 для резьбы диаметром от 70 мм до 140 мм с паспортом;
  • сканер типа «Скоба» ССН 105-210 для резьбы диаметром от 105 мм до 210 мм с паспортом;
  • контрольный образец КО-56Н-3Т-3 (для проверки и настройки преобразователя ПФ-Р1-0,5х3-Fe);
  • паспорт на контрольный образец КО-56Н-3Т-3;
  • контрольный образец КО-90Н-4Т-3 (для проверки и настройки преобразователя ПФ-Р2-0,5х3-Fe);
  • паспорт на контрольный образец КО-90Н-4Т-3;
  • вихретоковый преобразователь ПФ-ОН-4-Fe (для контроля галтельных переходов);
  • сменные защитные колпачки для преобразователя ПФ-ОН-4-Fe (4 шт.);
  • контрольный образец СО-210.01 (Fe) 3 (для проверки и настройки преобразователя ПФ-ОН-4-Fe);
  • паспорт на контрольный образец СО-210.01 (Fe);
  • аккумуляторы ААА (4 шт);
  • зарядное устройство;
  • головные телефоны;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta – Data»;
  • кейс для хранения и переноски.



Дополнительно могут быть поставлены

  • запасные преобразователи, каретки и преобразователи других типов, представленных в каталоге;
  • контрольные образцы основной группы: КО-20Н-1,5Т-3;
  • контрольные образцы дополнительной группы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
  • комплект контрольных образцов дополнительной группы, включающий в себя образцы: КО-24Н-2Т-3, КО-20Н-2,5Т-3, КО-30Н-3,5Т-3, КО-42Н-4,5Т-3, КО-48Н-5Т-3, КО-56Н-5,5Т-3, КО-100Н-6Т-3, КО-125Н-8Т-3;
  • сканеры для контроля внутренней резьбы, аналогичные сканерам типа «Скоба».





Материал контролируемых объектов

сталь ферромагнитная

Тип контролируемой резьбы

метрическая, ГОСТ 9150-2001, ГОСТ 24705-2004;

трубопроводная резьба ГОСТ Р 51906-2002.

Шаг контролируемой резьбы

от 1,4 мм до 8 мм

Минимальный диаметр контролируемой наружной резьбы

20 мм

Минимальный диаметр контролируемой внутренней резьбы

36 мм



Минимальная длина контролируемой резьбы

10 мм

Протяженность зоны контроля

3 мм

Допускаемая толщина загрязнения или смазки

0/0,2 мм

Минимальный обнаруживаемый дефект – трещина, глубиной

0,1 мм

Диапазон измерения глубины трещины

0,3÷2,0 мм

Материал контролируемых объектов

сталь ферромагнитная;

сталь немагнитная (см. комплект поставки).

Тип контролируемой замковой резьбы

профиль I, II, III, IV, V, VI по ГОСТ 50864-96;

профиль I, II, III, IV, V по ГОСТ 28487-90;

треугольная резьба по ГОСТ 631-75;

любой типоразмер по ТУ-1324-001-86528288-2010 (кроме з-83).

Диаметр контролируемой наружной резьбы

от 30 мм до 210 мм

Диаметр внутреннего отверстия трубы

от 16 мм до 105 мм

Минимальный диаметр контролируемой внутренней резьбы

61 мм

Минимальная длина контролируемой резьбы

35 мм

Протяженность зоны контроля

3 мм

Допускаемая толщина загрязнения или смазки

0/1,0 мм

Минимальный обнаруживаемый дефект – трещина, глубиной

0,1 мм

Диапазон измерения глубины трещины

0/3¸2 мм
