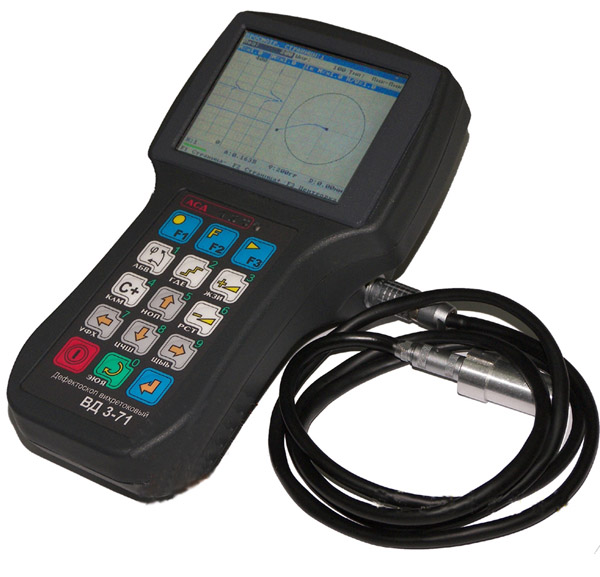

Дефектоскоп вихретоковый ВД 3-71 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе для:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля железнодорожных колёс и рельсов. Дефектоскоп ВД3-71 может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции. Вихретоковый дефектоскоп ВД 3-71 обеспечивает возможность обнаружения поверхностных и подповерхностных дефектов протяженностью не менее 2 мм в деталях из металлов и сплавов, в том числе ферромагнитных, с относительной магнитной проницаемостью более 1 и электропроводностью от 1*106 до 6 *107 См/м.
-
Дефектоскоп ВД 3-71 -
Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным) -
Кабель соединительный (ПЭВМ/электронный блок) -
Устройство зарядное АЗУ-2М -
Стандартный образец предприятия СОП7.001.70 -
Программное обеспечение для работы с ПЭВМ -
Руководство по эксплуатации ВД 3-71.23535778.005.00.00-01 РЭ -
Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ -
Чехол для дефектоскопа ВД 3-71 -
Кейс для запасных частей и принадлежностей Дополнительные принадлежности для вихретокового дефектоскопа ВД3-71 - Головные телефоны
Вихретоковые преобразователи для дефектоскопа ВД3-71 | Тип вихретокового преобразователя (ВТП) | Размер рабочей части, мм | Диапазон рабочих частот, кГц | Задачи, которые решаются с высокой эффективностью | | ПН-10 - ТД | 9 | 40 - 120 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) с зазором до 3 мм. | | МДФ 0701 | 7 | 1,0 - 20,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 3 мм в неферромагнитных материалах. | | МДФ 0901 | 9 | 0,4 - 15,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 5 мм в неферромагнитных материалах. | | МДФ 1201 | 12,5 | 0,1 - 20,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление дефектов на глубине до 8 мм в неферромагнитных материалах. | | МДФ 1502 | 15 | 1,0 - 500,0 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле с зазором относительно поверхности. Выявление дефектов в ферромагнитных материалах через зазор или слой защитного покрытия толщиной до 10-12 мм. | | МДФ 3301 | 33 | 0,1 - 8,0 | Выявление поверхностных и глубоко залегающих трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление грубых дефектов на глубине до 20 мм в неферромагнитных материалах. | | ПН-17x24 ТД 2 | 17x24 | 80 - 120 | Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле. | | ПН-6x8- ТД-У-001 | 6x8 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. | | ПН-6- ТД-С-001 | 6 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 0,5 мм. | | ПН-12- ТД-С-001 | 12 | 10 - 250 | Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 3 мм. |
| Порог чувствительности, (глубина / ширина) мм
(при Ra – 1.25 мкм Rz – 320 мкм) | 0,1 / 0,05 | | Угол отклонения от нормали, ° | 0…360 | | Радиус кривизны поверхности ОК, мм | нет ограничений | | Скорость сканирования, м/с | 0,5 | | Время
установления рабочего режима
непрерывной работы |
30 сек
8 ч
| | Диапазон рабочих температур, °С | -10… + 40 | | Габаритные размеры электронного блока, мм | 188 x 107 x 78 | | Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) не более, кг | 0,72 | | Подключение к ПК | USB порт | | Срок службы, лет | 10 |
|
- Сертификат о внесении в Государственный реестр средств измерений РФ вихретокового дефектоскопа ВД3-71.
- Свидетельство о регистрации в Реестре средств измерений, допущенных к применению в ОАО «РЖД»
|
Ручной вихретоковый дефектоскоп ВД3-71 предназначен для эффективного выявления таких дефектов, как раковины, закаты, трещины, волосовины. Данная модель прибора была разработана для контроля узлов локомотивов и элементов подвижного состава. В ходе работы с таким устройством специалист с высокой степенью вероятности выявит все имеющиеся поверхностные дефекты, сможет в короткий срок оценить состояние исследуемого объекта. Вихретоковый дефектоскоп ВД3-71 является продуктом отечественного производства, отлично зарекомендовавшим себя на современном рынке. Прибор имеет современное исполнение и развитый функционал. С его помощью пользователь не только выявит имеющийся дефект, но и сможет условно определить глубину его проникновения. Обратите внимание, что дефектоскоп имеет сразу несколько видов сигнализации. При обнаружении повреждения прибор издает не только звуковой, но и световой сигнал. В приборе реализован удобный и интуитивно-понятный пользовательский интерфейс, обеспечивающий легкость в проведении контрольных операций. Отметим, что имеется возможность сохранения пользовательских настроек, а также полученных результатов. Установленное специальное программное обеспечение является еще одним безусловным достоинством представленной модели. Обратим внимание также на исполнение дефектоскопа. Он малогабаритен, портативен, оснащен цветным дисплеем и встроенным USB-разъемом, предназначенным для передачи полученной информации на персональный компьютер оператора. Вихретоковый дефектоскоп ВД3-71 обеспечит высокое качество дефектоскопии, позволит оперативно выявить все имеющиеся дефекты и детально исследовать объект контроля. Отметим, что данная модель имеет также низкотемпературное исполнение. |
|
|
