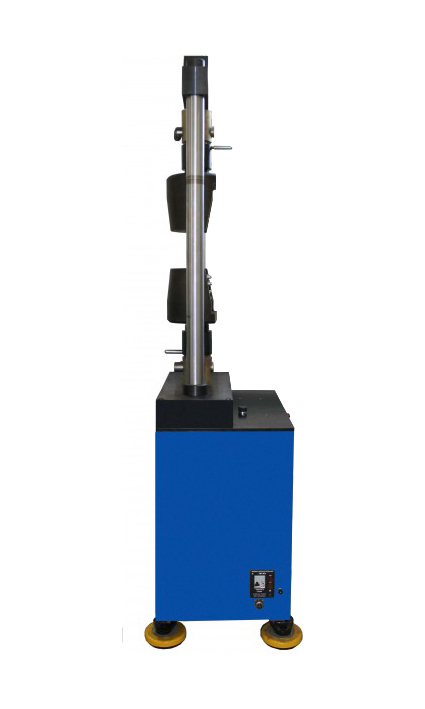

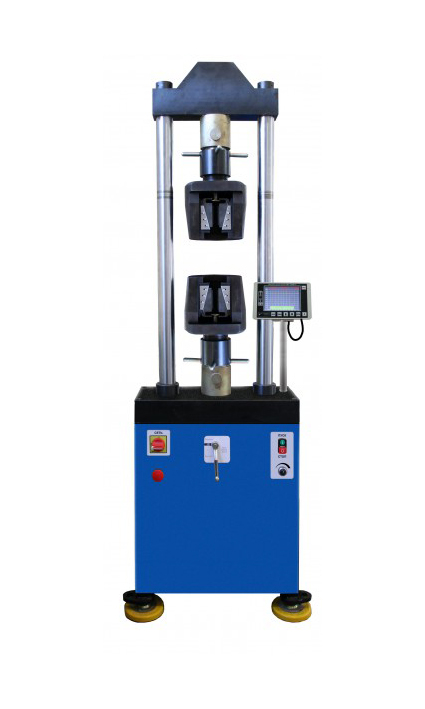

Испытательная разрывная машина типа РМГ-МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 при статических режимах нагружения. Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений. Ввод исходных данных осуществляется в диалоговом режиме с клавиатуры блока управления. Микропроцессорное управление процессом нагружения обеспечивает поддержание установленной пользователем скорости нагружения, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления. Получаемая в процессе испытаний информация автоматически архивируется, маркируется датой и временем и передается на ПК с возможностью последующего документирования. Машины имеют гидравлический привод 220 В/50 Гц.
- Нагружающее устройство;
- блок управления;

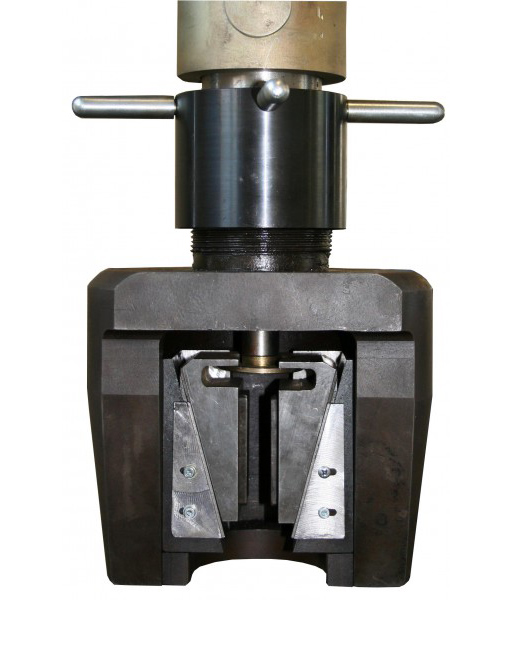

- клиновые захваты (2 шт);
- вилочные захваты (2 шт);
- USB кабель связи с ПК;
- CD с программным обеспечением;
- сетевой кабель;
- руководство по эксплуатации;
- методика поверки;
- упаковочная тара.
Наименование характеристики | Модификации | РМГ-50МГ4 | РМГ-100МГ4 | РМГ-200МГ4 | РМГ-300МГ4 | РМГ-500МГ4 | Пределы измерений, кН | - наибольший | 50 | 100 | 200 | 300 | 500 | - наименьший | 1 | 2 | 4 | 6 | 10 | Цена единицы наименьшего разряда, кН | 0,005 | 0,01 | 0,02 | 0,03 | 0,05 | Диапазон регулирования скорости нагружения: | - кН/с | 0,05 - 2,5 | 0,1 - 4,0 | 0,5 - 5,0 | - МПа/с | 0,2 - 12 | 0,5 - 15 | 1 - 20 | Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ± 5 | Питание: | - напряжение, В | 220 ± 22 | - частота, Гц | 50 ± 0,5 | Потребляемая мощность, Вт, не более | 330 | 420 | 520 | 650 | 720 | Ход активного захвата, мм | 120 | 150 | Высота рабочего пространства, мм, не менее | 200 | 200 | 240 | 240 | 350 | Ширина рабочего пространства, мм, не менее | 210 | 210 | 340 | 340 | 400 | Габаритные размеры (ДШВ), см, не более | 66x56x200 | 66x56x200 | 76x68x210 | 78x68x210 | 92x72x290 | Масса, кг, не более | 250 | 290 | 440 | 520 | 650 |
|
