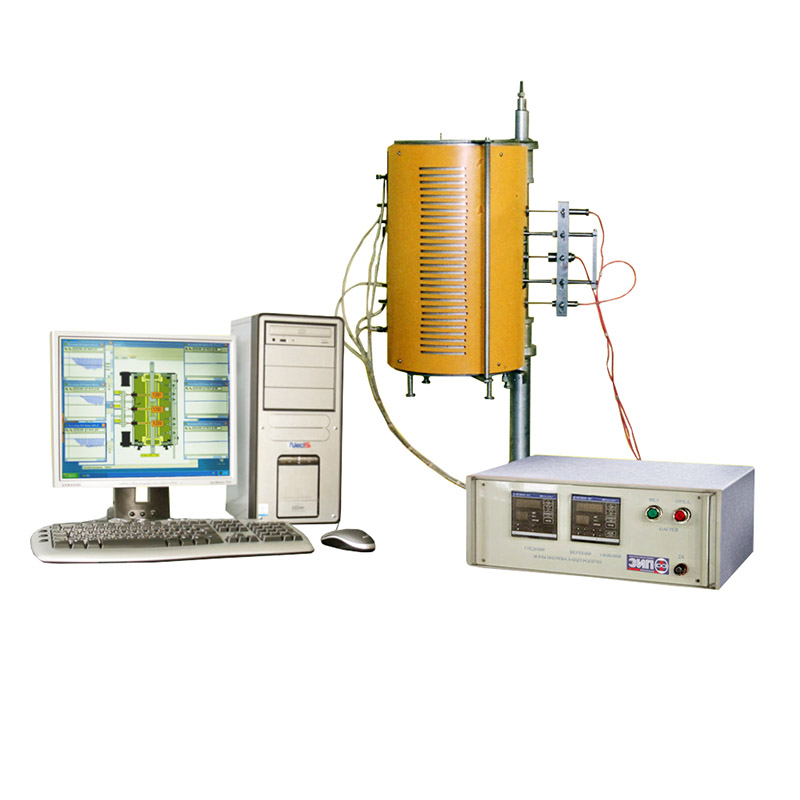

Система температурных испытаний СТИ-2МК предназначена для проведения испытаний образцов из металлов при повышенных температурах на разрывных машинах типа: ИР 5047-50, ИР 5113-100, ИР 5143-200, ИР 5145-500 (моделей 10,11). Электропечь имеет три зоны нагрева и снабжена низковольтными нагревателями напряжением не более 25 В. Регулирование температуры производится раздельно для каждой зоны. В качестве регуляторов температуры используются микропроцессорные регуляторы серии «МЕТАКОН», которые обеспечивают связь с ПК по RS-485. Система оснащена термоэлектрическими кабельными преобразователями типа ХА (хромель-алюмель) или НН (нихросил-нисил) с изолированными рабочим спаем.
Состав изделия: электропечь, пульт управления, устройство для установки электропечи. По дополнительному договору поставляются: - комплекты захватов для конкретного номера образца: ЗРТ-1000 захваты для цилиндрических образцов по ГОСТ 9651 и ЗПТ-1000 захваты для плоских образцов по ГОСТ 9651; - персональный компьютер (при отсутствии в составе машины); - лицензионное программное обеспечение, которое обеспечивает: управление работой регуляторов, сбор и отображение контролируемых параметров на экране ПК, архивирование контролируемых параметров в виде отчетов, печать архивированных и текущих значений, и т.д. Программа позволяет создавать программно-аппаратную систему сбора данных и управления – рабочее место оператора.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | Диапазон рабочих температур, °С | от +300 до +1000 | Номинальное значение температуры применения, °С | +900 | Предельные отклонения от установленной температуры испытания в точках измерения по длине расчетной части образца не превышают, °С: | при температуре от +300°C до +600°C | ±5 | при температуре от +600°C до +1000°C | ±7 | Продолжительность нагрева образца, не более, ч: | до температуры +600°C | 1,5 | до температуры +1000°C | 2,5 | Внутренний диаметр электропечи, мм, не менее | 70 | Максимальная мощность, кВт (питание) | 4(3N,380В; 50 Гц) | Габаритные размеры не более, мм | пульта управления (длина х ширина х высота) | 600x600x760 | электропечи (наружный диаметр х высота) | 350x500 | устройства для крепления электропечи (длина х ширина х высота) | 200x300x1500 | Масса, кг, не более | электропечи / пульта управления | 35 / 110 | устройства для крепления электропечи | 11 |
|
