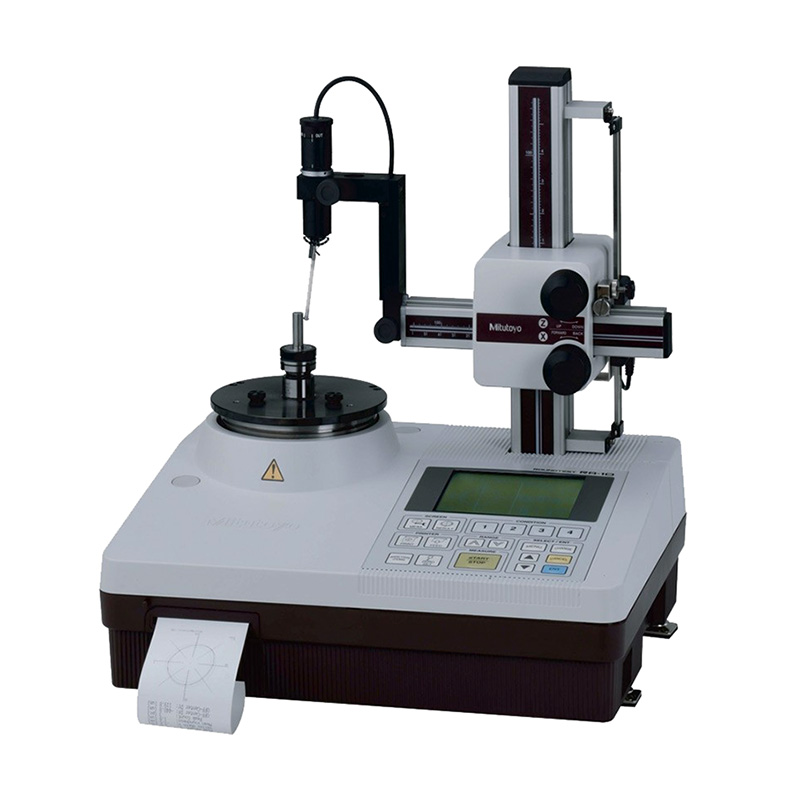

Это компактное и экономичное устройство для измерения параметров формы. Кругломер Roundtest RA-10 обладает следующими преимуществами: - сочетает в себе низкую стоимость и высокие рабочие показатели с полным набором функций для измерений;
- благодаря компактной конструкции со встроенной электроникой и принтером, прибор идеален для установки в места с ограниченным пространством;
- несмотря на низкую стоимость модели, поворотный стол с воздушными подшипниками обеспечивает точность вращения (0,04 +6H/1000) мкм, что сравнимо с более дорогими моделями;
- панель управления имеет большие клавиши и интуитивно понятное расположение для удобной работы;
- вызов установок в одно касание;
- функция установки нуля;
- результаты измерений можно удобно просматривать на большом ЖК-экране.
Опциональные аксессуары: - цанга (00,5-1,0 мм);
- цанга (01,0-1,5 мм);
- цанга (01,5-2,0 мм);
- цанга (02,0-2,5 мм);
- цанга (02,5-3,0 мм);
- цанга (03,0-3,5 мм);
- цанга (03,5-4,0 мм);
- цанга (04,0-5,0 мм);
- цанга (05,0-6,0 мм);
- цанга (06,0-7,0 мм);
- цанга (07,0-8,0 мм);
- цанга (08,0-9,0 мм);
- цанга (09,0-10,0 мм);
- стенд для амортизации вибраций;
- эталонная полусфера;
- микропатрон, внеш. диаметр: 1-1,5 мм;
- быстрозажимной патрон внеш. диаметр: 1-79, внутр. диаметр: 16-79 мм;
- эталонная мера проверки увеличения;
- цанговый патрон (наружн. диам.: 0,5-10 мм);
- быстрозажимной патрон;
- призматические тиски A (для 050 мм);
- призматические тиски B (для 050 мм);
- приспособление для установки эталонной полусферы;
- юстировочный стол с электронными микрометрическими головками D.A.T.;
- юстировочный стол с аналоговыми микрометрическими головками;
- линейная шкала по оси Z;
- ограничитель по оси X;
- вспомогательный стенд для низких деталей;
- набор концевых мер длины для калибровки.
Расходуемые аксессуары: - бумага для принтера (10 рулонов).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Спецификация Точность вращения | Радиальная: (0,04+0,0006H) мкм H: изм. высота от поверхности стола (мм) Осевая: (0,04+0,0006X) мкм X: радиальное расстояние от центра (мм) | Макс. измеряемый 0 | 100 мм | Макс. 0 детали | 320 мм | Макс. нагрузка на поворотный стол | 10 кг | Вертикальная колонна | | Вертикальное перемещение | 117 мм | Макс. измеряемая высота | 152 мм | Блок индикации | Анализируемые параметры | Круглость, соосность, концентричность, плоскостность, радиальное биение | Принтер | Встроенный термический построчный принтер | Модели Модель | Макс. диаметр детали [мм] | Макс. измеряемый 0 [мм] | Макс. нагрузка на поворотный стол [кг] | RA-10 | 320 | 100 | 10 |
|
