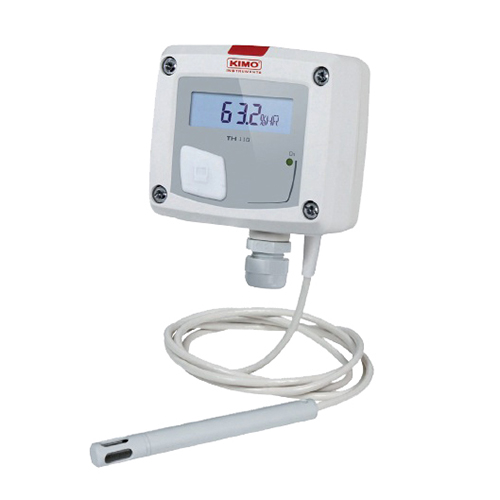

Характеристики Кимо ТН 110

Значения

Диапазон измерения датчика:

- температура,

- влажность

от 0 до 50 °C (модель для наружного применения)

от -20 до +80 °C (модель для монтажа в воздуховод и мод. выносного типа)

от 5 до 95% отн. влажности

Погрешность:

- температура:

     - для моделей наружного применения,

     - для мод. выносного типа и мод. для монтажа в воздуховод

     - влажность:

     - для мод. выносного типа и мод. для монтажа в воздуховод,

     - для моделей наружного применения

±0,4 % от показаний или ±0,3 °С
±0,3°С (в диап. от -40°С до 70 °С) и ±0,5°С (вне диап. от -40°С до 70 °С)

±1,5% отн.вл. (при 15 °С < T < 25 °С)

±1,8% отн. вл. (при 15°С < T <25°С)

Дрейф в зависимости от температуры

± 0,04 x (T-20) % отн. вл. (при 15 °C < T < 25 °C)

Единицы измерения

°C, °F, % отн. вл.

Быстродействие:

- измерение температуры,

- измерение влажности

1/e (63%) 15 с

1/e (63%) 4 с

Тип датчика:

- модель для наружного применения,

- модели выносного типа и модели для монтажа в воздуховод

CMOS

NTC

Разрешение:

- температура,

- влажность

0,1°C

0,1% отн. влажн.

Рабочая среда

воздух и нейтральные газы

Отклонение заводской настройки

0,88% отн. влажн.

Напряжение питания:

- активный выход,

- пассивный выход

24 В перем./пост. тока ± 10%

16/30 В пост. тока

Выходные сигналы:

- активный выход,

- пассивный выход

0-10 В (3-, 4-проводное подключение), минимальная нагрузка 1 кОм
4-20 мА (2-проводное подключение), максимальная нагрузка 500 Ом

Материал корпуса

пластик ABS V0 согласно UL94

Степень пылевлагозащиты Kimo ТН 110:

- модели для воздуховодов и дистанционного измерения,

- модели выносного типа

IP65

IP20

Дисплей

10-разрядный ЖК-дисплей

размеры: 50 x 17 мм

поочередное отображение значения влажности и температуры

Кабельный сальник (модели выносного типа и для монтажа в воздуховод)

ля кабелей с диаметром не более 8 мм

Масса, кг:

- модели для наружного применения,

- модели для воздуховодов и модели выносного типа

0,124

0,135

Кабель выносного датчика

длина 2 м, диаметр 4,8мм в силиконовой изоляции

Потребляемая мощность:

2 ВА (0-10 В) или макс. 22 мA (4-20 мA)

Электромагнитная совместимость

EN61326

Электрическое соединение

Колодка с винтовыми клеммами для проводов с сечением от 0,05 до 2,5 мм2

Связь с ПК

кабель типа mini-Din с разъемом USB от компании Kimo

Рабочая температура:

- корпус,

- датчик

от 0 до + 50°C

от -20 до + 80°C

Температура хранения

от -10 до +70°С

Монтаж Кимо ТН 110

методом «1/4 оборота» с настенной панелью
