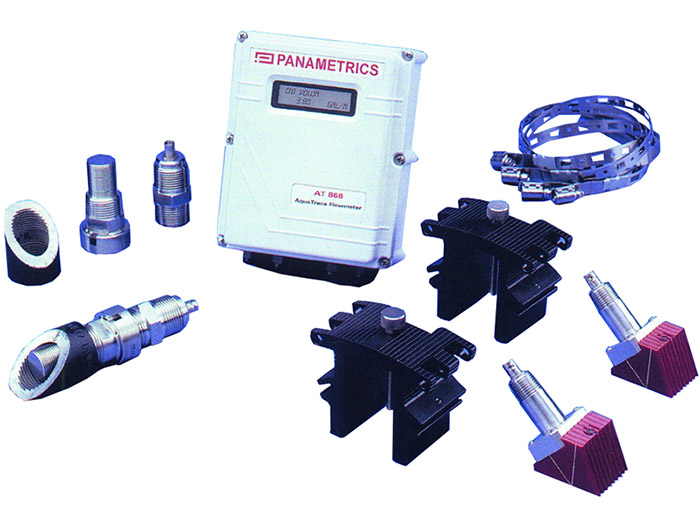

КОНФИГУРАЦИЯ ПРИБОРА

Число каналов

Стандартное исполнение: один канал.Дополнительно: два канала (для 2-х труб или 2 хода ультразвукового луча в одной трубе).

Корпус

Алюминий с эпоксидным покрытием; пылевлагонепроницаемый NEMA 4X

Размеры корпуса (В*Ш*Г)

202 х 155 х 91 мм.

ОТНОСИТЕЛЬНАЯ ПОГРЕШНОСТЬ (%)

Внутренний диаметр трубы > 150 мм (6 дюймов)

Скорость > 0,3 м/с: ±1% обычная, до ±0,5% с калибровкой (см. примечание). Скорость ≤ 0,3 м/с: ±0,01 м/с (см. примечание).

Внутренний диаметр трубы ≤ 150 мм (6 дюймов)

Скорость > 0,3 м/с: ±2% обычная (см. примечание). Скорость ≤ 0,3 м/с: ±0,05 м/с (см. примечание).Примечание:Приведенные характеристики справедливы для полностью развитого профиля потока. Точность измерения зависит от размеров трубы.

Пределы измерения

От -12,2 до 12,2 м/с.

Динамический диапазон

400:1.

Воспроизводимость

Для стационарных ультразвуковых преобразователей: ±0,1% от полной шкалы.Для накладных ультразвуковых преобразователей: от ±0,1 до 0,3% от полной шкалы.

Тип жидкости

Все акустически проводящие жидкости, включая большинство чистых жидкостей, а также многие жидкие среды, содержащие твердые включения и газовые пузырьки. Максимально возможное при измерении количество включений зависит от типа используемых ультразвуковых преобразователей, частоты, длины хода ультразвукового луча и конфигурации трубопровода.

ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ

Питание

Стандартное: от 85-265 В переменного тока, 50/60 Гц, ± 10%. Дополнительно: от 12 до 48 В постоянного тока, ± 5%.

Потребляемая мощность

20 Ватт максимум.

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочая температура

От -10 до 60 °С.

Температура хранения

От -55 до 75 °С.

ВХОДЫ/ВЫХОДЫ

Дисплей

Жидкокристаллический дисплей с подсветкой 2 строки Ч 16 символов, конфигурируемый для отображения до 4-х измеряемых параметров последовательно.

Аналоговые выходы

Изолированный токовый выход от 0/4 до 20 мА, максимальная нагрузка 600 Ом.

Цифровые выходы

Стандартный: порт RS232 для принтера, терминала или РС. Дополнительно: RS485 (для нескольких пользователей).

Единицы выходных величин

Скорость в ft/s (футы в секунду) или м/с.

Единицы объема и объемного расхода

Кубические футы (ft3). Кубические метры (m3). Галлоны (gal). Литры (L). Акр-дюймы. Баррели. Мегатонны. Мегалитры в час или сутки.

Единицы суммарного объема

Кубические футы (ft3). Кубические метры (m3). Галлоны (gal). Литры (L). Акр-дюймы. Баррели. Мегатонны. Мегалитры.

Выходы на суммирование /частотные выходы

1 импульсный или частотный выход с оптической развязкой, 3 А максимум, 100 В постоянного тока максимум, 1 Ватт максимум, от постоянного тока до 10 кГц максимум. Режим суммирования: один импульс на единицу параметра (например, 1 импульс/м3). Частотный режим: частота пропорциональна амплитуде (например, 10 Гц = 1 л/мин).

Тип и длина кабелей

Стандартные: два коаксиальных кабеля типа RG64 AU длиной до 1 м. Дополнительно: длина кабелей до 330 м максимум.

ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ

СТАЦИОНАРНЫЕ ПРЕОБРАЗОВАТЕЛИ

Диапазон измерения температур

Стандартный: от -40 до 100 °С. Дополнительно (общий диапазон): от -190 до 500 °С.

Диапазон измерния давления

Стандартный: от 0,1013 до 20 МПа. Дополнительно: более высокое давление по требованию.

Материалы

Стандартный: 316 SS (нержавеющая сталь). Дополнительно (материалы для использования с промежуточной вставкой Pan-Adapta): титан, гастеллой, монель, дуплекс, пластмассы и другие.

Технологические соединения

Стандартное: 1 дюйм или 3/8 дюйма NPTM. Дополнительно: фланцевое соединение, сварка и другое.

Монтаж

Измерительный участок, горячая или холодная врезка.

Исполнение

Стандартное: обычное (защищенное от капель жидкости). Дополнительно: подводное или пылевлагонепроницаемое (NEMA-4, IP65).

НАКЛАДНЫЕ ПРЕОБРАЗОВАТЕЛИ

Диапазон температур

Стандартный: от -20 до 60 °С. Дополнительно (общий диапазон): от -190 до 300 °С.

Монтаж

Монтажные приспособления с фиксацией положения при помощи лент или цепей из нержавеющей стали, сварки или магнитов.

Исполнение

Стандартное: обычное (защищенное от капель среды). Дополнительно: подводное или пылевлагонепроницаемое (NEMA-4, IP65).

Примечание:Возможно приобретение преобразователей и измерительных ячеек для использования в специальных условиях. Для консультации обращайтесь, пожалуйста, в Компанию GE Sensing.

РАЗМЕРЫ И МАТЕРИАЛЫ ТРУБ

СТАЦИОНАРНЫЕ ПРЕОБРАЗОВАТЕЛИ

Материалы

Все металлы и большинство пластмасс; обращайтесь, пожалуйста, в Компанию GE Sensing при использовании для труб из бетона, стекла и асбоцемента.

Размеры труб

Наружный диаметр от 12,7 до 5000 мм.

Толщина стенки трубы

До 76,2 мм.
