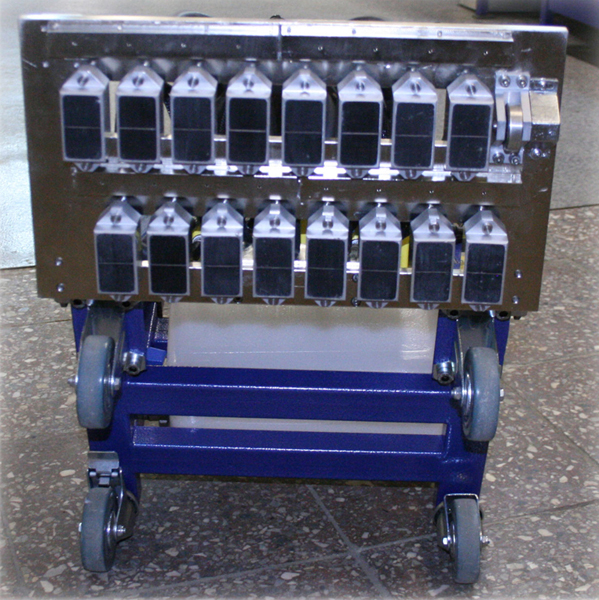

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию. Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

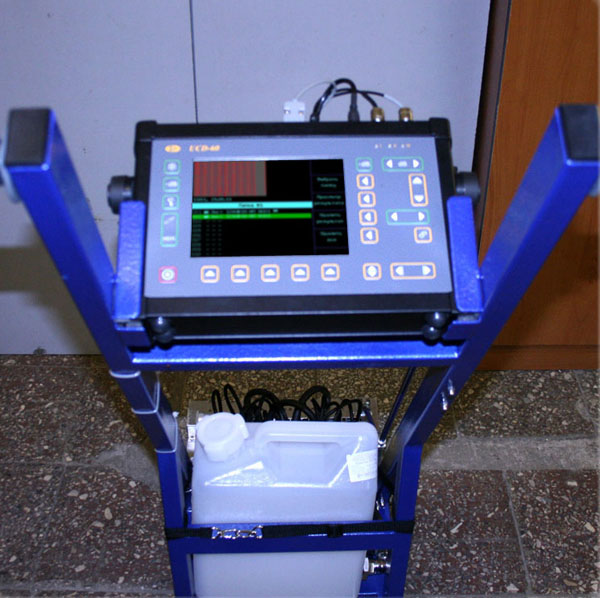

Электронный блок УСД-60-8К со встроенным Li-ion аккумулятором • Механизированное устройство-тележка для контроля листа • Ультразвуковой 32-х канальный блок с шириной 300 мм для толщин до 400 мм • КМ-32 Коммутатор 32-х канальный • FD32L Кабель соединительный для подключения дефектоскопа к коммутатору • Бак для акустической жидкости • Кабель 60-Ethernet-1m для связи с ПК • Кабель 60-Ethernet-2m для связи с ПК • Ethernet Switch для УСД-60 • Блок питания сетевой 18В / 220В • Кабель СР50-Lemo00 - 2 шт. • Преобразователь ультразвуковой П112-2,5-К12 • Преобразователь ультразвуковой П112-5-12/2 • Программное обеспечение на CD-диске • Комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) • Кейс для дефектоскопа
Технические характеристики установки УЗК | Ширина акустического блока (ширина захвата зоны контроля при однократном проходе) | 300 мм | Минимальный шаг записи при сканировании | 1 мм | Максимальная толщина листа | 400 мм | Максимальная скорость сканирования | до 30 м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1 мм) | Производительность | до 500 м²/час | Объем данных сканирования, запоминаемых в терминале | 1 Гб | Наличие электронных маркеров стыковки дефектограмм секторов | есть | Шероховатость поверхности изделия | не хуже Rz80 | Эквивалентная площадь выявляемых отражателей | не хуже 0,5 см² | Режим отображения оперативной информации | А-скан, С-скан | Результаты контроля | дефектограмма изделия с привязкой к координатам, протокол контроля | Диапазон рабочих температур | от +5º C до +55° C (без применения низкотемпературных жидкостей) | Размер (В x Ш x Д) | 1400 мм x 400 мм x 400 мм | Масса | 15 кг | Спецификация акустического блока | Тип | контактный 16 элементный блок с независимыми подпружиненными преобразователями | Типы преобразователей | 1 или 2-х канальные р/с ультразвуковые преобразователи 2,5 МГц и 5 МГц | Спецификация ультразвукового дефектоскопа | Тип дефектоскопа | УСД-60-8К | Дисплей | Цветной, TFT 640 х 480 точек | Количество каналов контроля | 32 | Интерфейс дефектоскопа | Ethernet | Частотный диапазон | 0,5-15 МГц | Амплитуда зондирующего импульса | размах 100 В | Аккумулятор | Li-ion 8 А/ч | Время работы | 7 часов от аккумуляторов | Внешнее питание дефектоскопа | блок питания от сети 220 В, 50 Гц AC | Напряжение питания | 18V/3,5A DC | Диапазон рабочих температур | от -30º C до +55° C | Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм | Масса дефектоскопа | 3,5 кг с аккумуляторами |
|

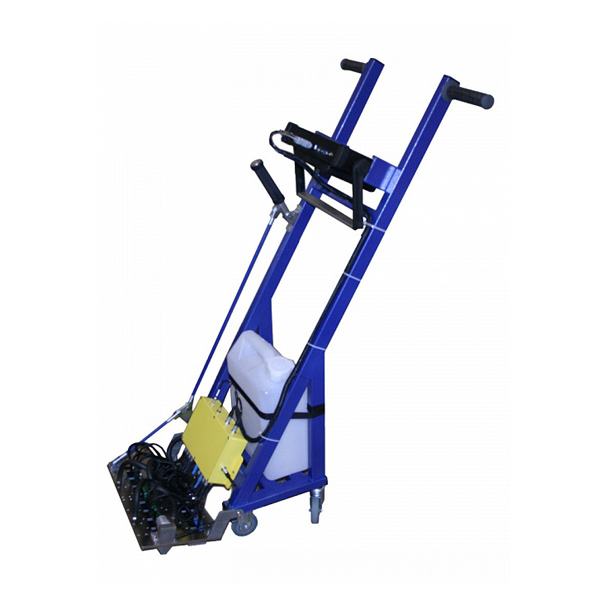

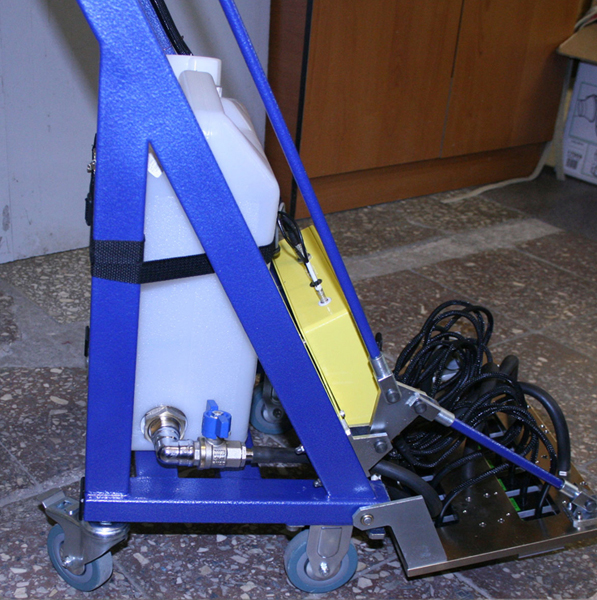

Обратить внимание на механизированную установку ультразвукового контроля листового проката УКЛ-32 стоит тем, кто периодически сталкивается с задачей дефектоскопии подобных изделий разных габаритов. С помощью такого комплекса специалист сможет контролировать прокат толщиной до 40 см при ограниченном доступе к объекту исследования. Установка имеет сложное устройство и состоит из нескольких частей, главной из которых является ультразвуковой многоканальный дефектоскоп. Неотъемлемыми элементами данного комплекса являются также блок УЗ-преобразователей, специализированный многоканальный коммутатор, а также система, предназначенная для подачи жидкости. В целом такой комплекс имеет вид тележки, передвижение которой происходит с помощью колесиков. В процессе контроля блок преобразователей не раз поднимается и опускается. В целях облегчения этого процесса система оснащена специальным рычагом. Механизированная установка ультразвукового контроля листового проката УКЛ-32 обеспечит полностью автоматизированный контроль изделия. Дефектоскоп, на базе которого работает данный комплекс, внесен в Государственный реестр измерений, что свидетельствует о надежности результатов, полученных в ходе работы с представленной моделью устройства. В процессе контроля специалист сможет выполнить настройку всех необходимых параметров для каждого канала, просмотреть выводимые результаты в полноэкранном режиме, настроить чувствительность каналов, а также сохранить все полученные результаты по каждому исследуемому листу. Отметим, что нами были перечислены только некоторые возможности и достоинства представленной модели комплекса. Однако если у Вас возникло желание ознакомиться с механизированной установкой ультразвукового контроля листового проката УКЛ-32 более подробно, то Вы всегда сможете обратиться к нашим менеджерам. Они с удовольствием предоставят Вам более подробную информацию и ответят на все вопросы. |
|
|
