Установка предназначена для проведения автоматизированного УЗК сварных швов и основного металла магистральных нефте- газопроводов в цеховых и полевых условиях с целью обнаружения недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:

• СТО ГАЗПРОМ 2-2.4-083-2006;
• СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
• РД 19.100.00-КТН-001-10;
• СТО 00220 256-005-2005;
• РД 153-34.1-003-01 (РТМ-1с);
• ПБ 03-585-03;
• API-5L;
• и других нормативных документов.

Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,8 м/мин. При проведении контроля происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации дефектов.

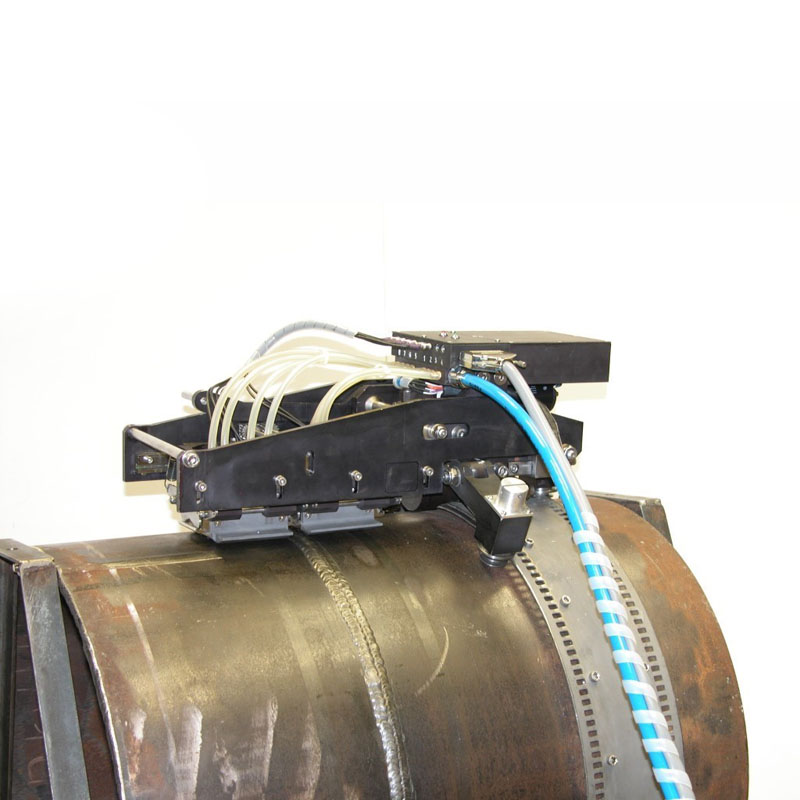

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):

• многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
• транспортная система;
• бандаж опорный быстросъёмный (набор бандажей на Ø 1020; 1220; 1420мм);
• акустические блоки щелевого контакта**:

АБ1Щ (Н = 6…26мм).
АБ2Щ (Н = 27…40мм);

• блок питания и пульт дистанционного управления;
• соединительные кабели;
• ёмкость для контактной жидкости с насосом и шлангом.

*По дополнительному заказу также изготавливаются бандажи на Ø 426; 530; 630; 720; 820 и др.

**По дополнительному заказу изготавливаются блоки на диапазоны толщин до 80мм.

Отличительные особенности установки:

• компактность и мобильность;
• небольшие габариты и вес;
• простота в эксплуатации;
• надёжность контроля;
• быстрая установка бандажа;
• возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
• увеличенный срок службы акустических блоков;
• возможность эксплуатации при отрицательных температурах.
• замкнутый цикл оборота контактной жидкости.
