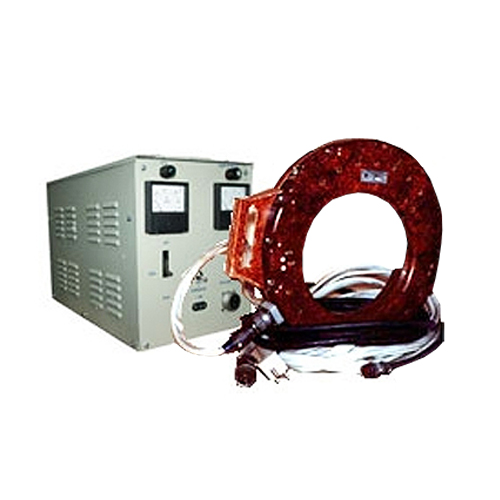

Дефектоскоп магнитопорошковый МД12ПЭ предназначен для контроля осей колесных пар и других деталей диаметром или максимальным размером поперечного сечения не более 180 мм.
Намагничивающее устройство дефектоскопа выполнено в виде эксцентричного соленоида с рабочим отверстием диаметром 235 мм. В корпусе соленоида с одной из сторон катушки помещен плоский кольцевой магнитопровод. Эксцентричный соленоид создает несимметричное магнитное поле. При проведении контроля детали осматривают со стороны, противоположной магнитопроводу (на этой стороне соленоида имеется тумблер для его включения).
Магнитопорошковый метод неразрушающего контроля производится в соответствии с руководящим документом РД 32.159—2000.
намагничивающее устройство эксцентричное;
блок управления;
кабель сетевой;
кабель соединительный;
провод заземления;
розетка РШ-п-20-IРУЗ-01-10/220.
Диаметр рабочего отверстия соленоида
235
Вес намагничевающего устройства, кг, не более
9
Потребляемая мощность, кВт, не более
1,85
Амплитудное значение напряженности магнитного поля намагничивающего устройства без контролируемой детали, в центре рабочего отверстия, А/м, не менее
12000
Напряжение питания, В
220
Эффективное значение тока намагничивания дефектоскопа при номинальном напряжении сети с включенным намагничивающим устройством без контролируемой детали, А, не менее
