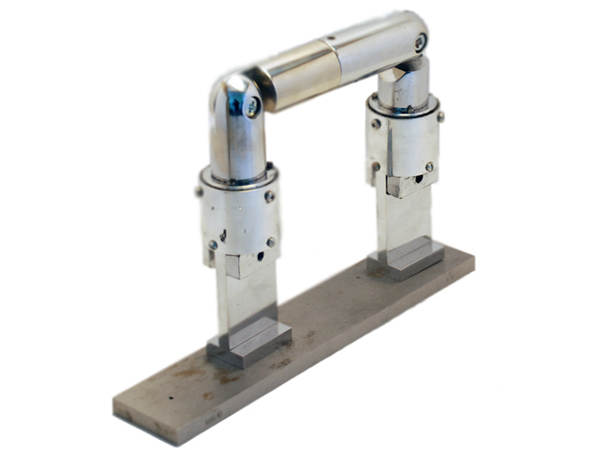

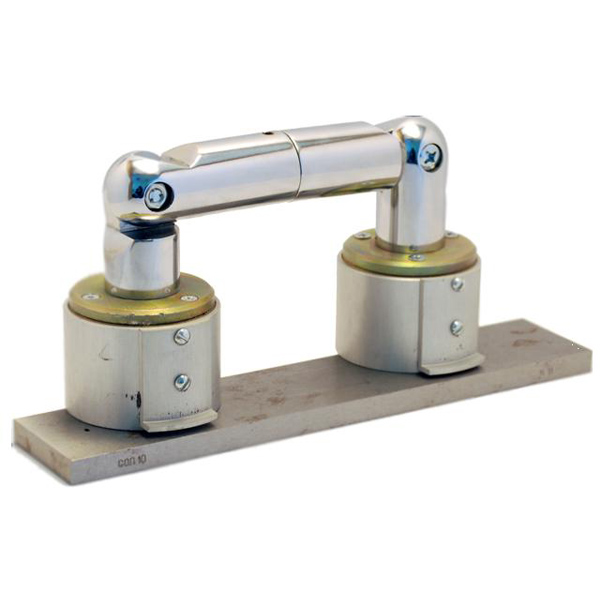

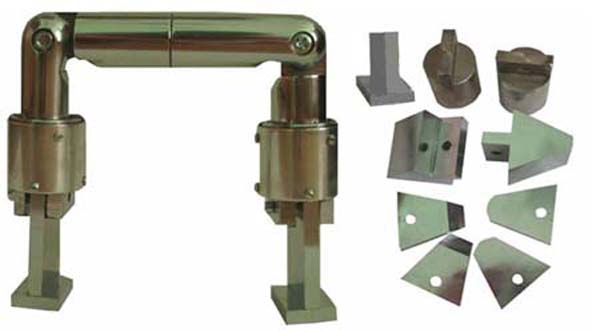

Дефектоскоп МД-4К представляет собой намагничивающее устройство, предназначенное для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др. Дефектоскоп МД-4К — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них. Дефектоскоп МД-4К может использоваться при температуре окружающего воздуха от -40 до +50°С.
- намагничивающие блоки — 2шт.;
- шарнирный магнитопровод — 1шт.;
- мерка для порошка — 1шт.;
- емкость для порошка и суспензии — 1шт.;
- тросовая перемычка — 1шт.;
- лупа — 1шт.;
- кисть — 1шт.;
- отвертка — 1шт.;
- сумка–контейнер — 1шт.
Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом: | в центре, не менее | 800 А/см | по краям (1..2 мм от края), не менее | 1100 А/см | Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее | 30 кг (200Н) | Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом | 90...150 мм | Габаритные размеры: | намагничивающего блока | 43х43х55 мм | диаметр шарнирного магнитопровода | 30 мм | длина тросовой перемычки | 400 мм | сумки-контейнера | 375х295х70 мм | Масса намагничивающего блока | 0,6 кг | Масса полного комплекта дефектоскопа | 5,3 кг |
|
