Дефектоскоп на постоянных магнитах УниМАГ-01 предназначен для выявления поверхностных и подповерхностных трещин всех видов, пор, непроваров, в конструкциях из ферромагнитных материалов.
Магнитный дефектоскоп УниМАГ-01 может применяться при невозможности использования электромагнитов, когда подвод электроэнергии затруднен или ограничен правилами техники безопасности (при проведении высотных работ, при работе в полевых условиях, при контроле качества внутренне поверхности емкостей, котлов) при температуре окружающей среды от минус 30оС до плюс 50оС и относительной влажности до 95% при температуре 35 градусов.

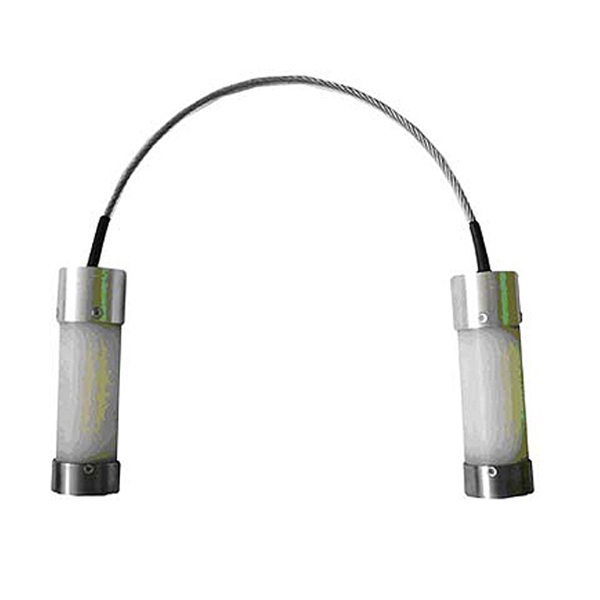

Прибор выполнен в виде двух разнополюсных постоянных магнитов, помещенных в цилиндрические пластмассовые корпуса, соединенные между собой гибким магнитопроводом и предназначен для контроля труднодоступных мест и угловых сварных соединений.
Данный дефектоскоп обеспечивают высокую выявляемость поверхностных и подповерхностных несплошностей, трещин всех видов, волосовин, непроваров и т.д. в соответствии с ГОСТ 21105-87.
Дефектоскоп УниМАГ-01
Лупа
Фонарик
Магнитная суспензия или порошок
Кисточка
Руководство по эксплуатации МАГ-01.23535778.01.08 РЭ
Упаковочный чемодан
Тип магнита переносной
Блоки намагничивания комплектуются постоянными магнитами из сплава Fe-Nd-B
Средний размер контролируемого при дефектации участка на поверхности детали 200 мм
При номинальном расстоянии между полюсами 200 мм обеспечивается напряженность магнитного поля не менее 20 А/см
Максимальная напряженность поля у полюсов блоков нвмагничивания, не менее 2400 А/см
Габаритные размеры дефектоскопа: цилиндрические пластмассовые корпуса ø 35 мм и длиной 120 мм, гибкий магнитопровод длиной 400 мм
