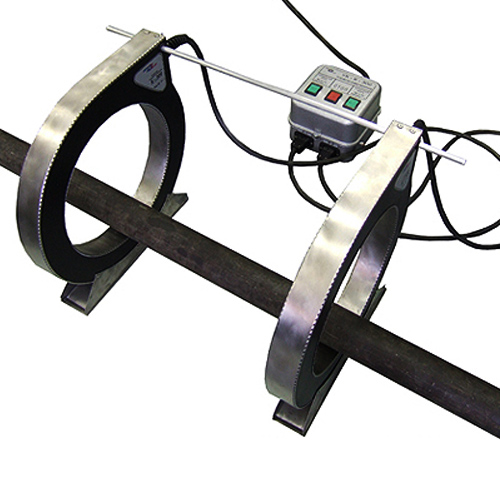

Катушки намагничивания К-300 предназначены для намагничивания изделий диаметром до 300 мм в процессе магнитопорошкового контроля. Катушки могут использоваться в составе магнитопорошкового дефектоскопа ДМПУ-1 или работать непосредственно от сети 220В, 50Гц. Для работы от сети необходимо использовать коммутационное устройство УК-К-300. Максимальное поле в различных режимах: При работе от сети 220В, 50Гц с коммутационным устройством УК-К-300. Амплитуда напряженности магнитного поля в центре одной катушки: - в нормальном режиме (последовательное соединение катушек), А/см, не менее, 110
- в усиленном режиме (параллельное соединение катушек), А/см, не менее, 220
При работе с дефектоскопом ДМПУ-1: Амплитуда напряженности магнитного поля в центре одной катушки - в режиме переменного тока, А/см, не менее............................................ 110
- в режиме постоянного тока, А/см, не менее............................................ 110
Примечание: при сближении катушек зона эффективного намагничивания сужается, но суммарное поле увеличивается (при совмещении катушек вплотную поле удваивается).
- Катушки намагничивания К-300 - 2шт.;
- Устройство коммутационное УК-К-300;
- Руководство по эксплуатации.
- диаметр внутренний, мм........................................................................... 300
- диаметр наружный, мм............................................................................. 440
- длина, мм................................................................................................. 55
- масса, кг, не более................................................................................... 15
- Длина кабеля, м,..................................................................................... 2
- Активное сопротивление, Ом,.................................................................... 1
- Индуктивность, мГн,................................................................................ 30
- Постоянная катушки, (А/см)/А......................................................... 7,0 ± 0,1
Примечание: постоянная определена для напряженности поля в центре катушки.
|
