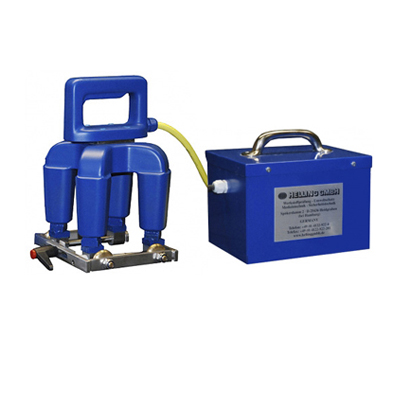

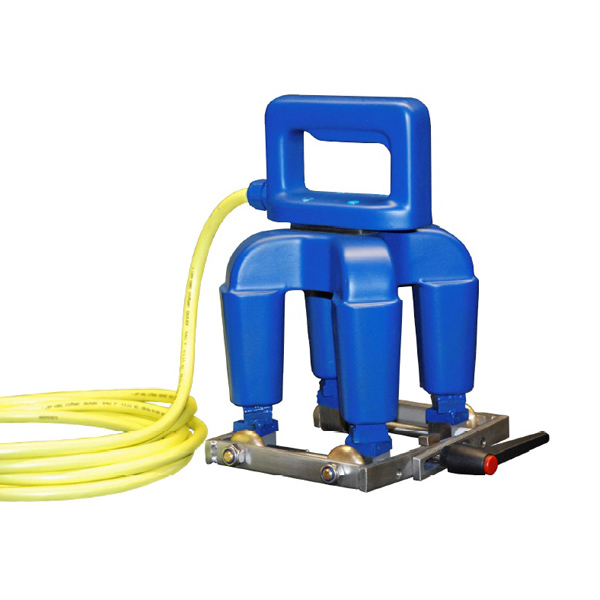

Крестовой магнит KMU 8/42 компании Helling представляет собой два расположенных крест-накрест ярмовых электромагнита с переменным током и межполюсным расстоянием 170 мм. Магниты получают питание от переменных токов одинаковой силы с фазовым сдвигом 90°, создавая электромагнитное поле, вектор которого образует равную во всех направлениях напряженность. Такой метод намагничивания позволяет обнаруживать поверхностные дефекты, залегающие в любом направлении. На практике это означает: обнаружение продольных, поперечных и косых трещин за одну технологическую операцию. Крестовой магнит KMU 8/42 особенно удобен для проверки сварных швов большой протяженности, например, при контроле труб, котлов и контейнеров. Применению в названных отраслях способствует также большая относительная продолжительность включения - до 60%. Крестовой магнит KMU 8/42 имеет литой ударопрочный пластиковый корпус. Электропитание 3 х 42 В от трансформатора переменного тока соответствует классу защиты IP 54. Магнит соединен с трансформатором гибким кабелем длиной 5 м. Для работы трансформатора требуется первичное напряжение 3 x 400 В переменного тока.
Межполюсное расстояние, мм | 120х120 | Поперечное сечение полюса, мм | 25 x 25 | Размеры, мм | 235х180х320 | Тангенциальная напряженность поля A/см | 32 | Сила отрыва, Н | >300 | Рабочий ток, A | 2х10 | Продолжительность включения, % | 60 | Масса, кг | 9,2 | Кабель, м | 5 |
|
