Устройство намагничивающее МД-7 на постоянных магнитах предназначено для намагничивания отдельных участков деталей и изделий из ферромагнитных материалов при контроле магнитопорошковым методом способом приложенного поля по ГОСТ 21105 «Контроль неразрушающий. Магнитопорошковый метод».
Выпускается в двух модификациях:

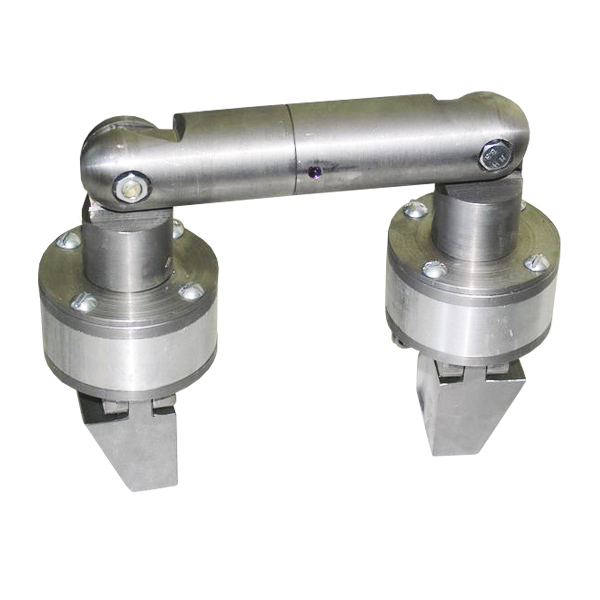

МД-7 – со сменными полюсными наконечниками;

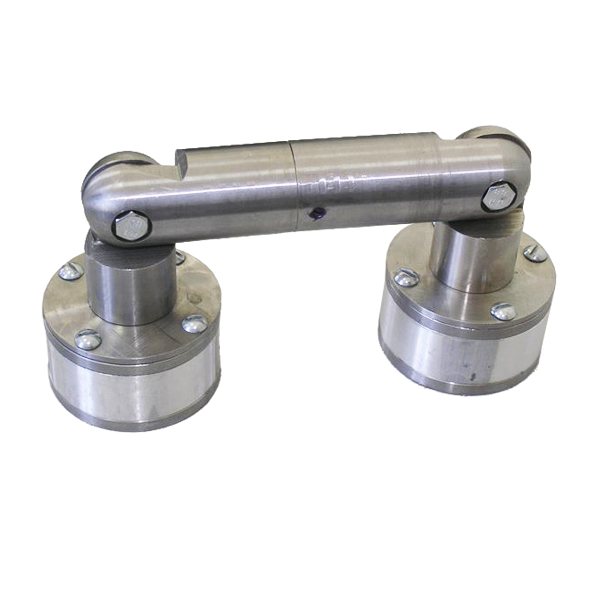

МД-7К – без сменных полюсных наконечников.
Отличительные особенности:
контроль изделий сложной формы;
наличие жесткого (шарнирного) и гибкого магнитопроводов;

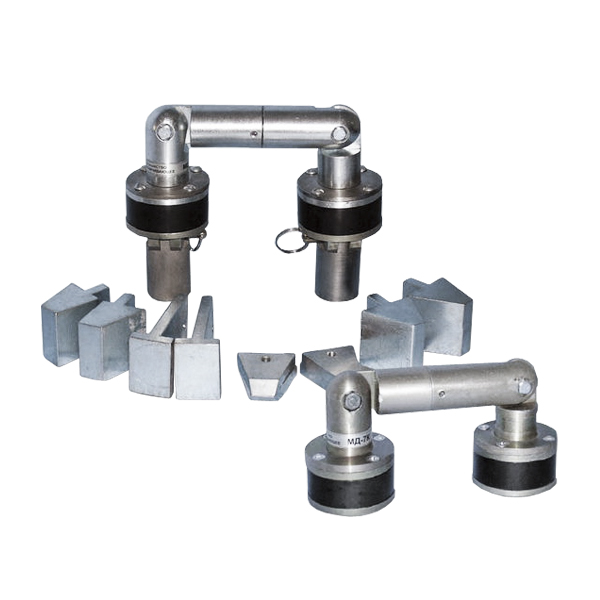

широкий ассортимент сменных полюсных наконечников (для модификации МД-7);
простота в эксплуатации.
Намагничивающее устройство МД-7 (МД-7К) с жестким (шарнирным) магнитопроводом
1 шт.*
Сменные полюсные наконечники
6 к-тов**
Тросовая перемычка
1 шт.
Намагничивающее устройство МД-7 (МД-7К) Руководство по эксплуатации ЛИВЕ.415119.021.0000 РЭ
1 экз.
Намагничивающее устройство МД-7 (МД-7К) Паспорт ЛИВЕ.415119.021.0000 ПС
1 экз.
Намагничивающее устройство МД-7 (МД-7К) Методика проверки работоспособности ЛИВЕ.415119.021.0000 МП
1 экз.
Тест-образец
1 к-кт
Лупа
1 шт.
Отвертка
1 шт.
Средства для проведения МПК
1 к-кт
Сумка для переноски
1 шт.
*- исполнение намагничивающего устройства оговаривается при заказе. ** - для исполнения МД-7.
Напряженность магнитного поля в центре между полюсами
не менее 400 А/см
Расстояние между полюсами
не менее 60 мм
Электрическое питание
отсутствует
Диапазон рабочих температур
от – 10 до + 50 °С
Габаритные размеры: – МД-7 – МД-7К
не более 180x60x105 мм не более 180x60x90 мм
Масса
не более 3 кг
* Технические характеристики указаны для намагничивающего устройства с жестким (шарнирным) магнитопроводом.
