Тип преобразователя
и каретки

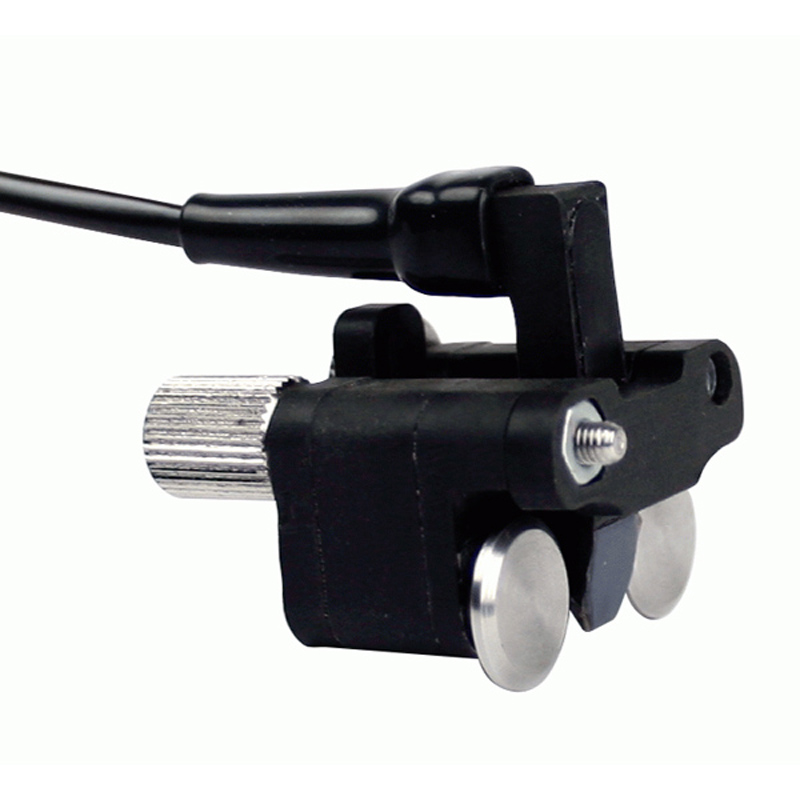

ПФ-Р1-0,5х3-Fe
с кареткой ККТ-1

Материал
контролируемых
объектов

сталь ферромагнитная

Тип контролируемой
резьбы

треугольная и треугольная закругленная с углом профиля 60°

Шаг контролируемой резьбы

от 1,4 мм до 3,5 мм

Минимальный диаметр контролируемой наружной резьбы

20 мм

Минимальный диаметр контролируемой внутренней резьбы

39 мм

Минимальная длина контролируемой резьбы

10 мм

Протяженность зоны контроля

3

Диапазон допускаемого зазора между преобразователем и резьбой

0…0,75 мм

Минимальный обнаруживаемый дефект

0,1 мм

Диапазон измерения глубины трещины

0,3…2,0 мм

Погрешность измерения глубины трещины

15%+0,15 мм

Основной контрольный образец

КО-56Н-3Т-3

Область применения преобразователей и кареток

ПФ-Р1-0,5х3-Fe
с кареткой ККТ-1

Метрическая резьба
ГОСТ 9150-2002
ГОСТ 24705-2004

Шаг резьбы

От 1 до 2,5 мм

От 2 до 3,5 мм

•

От 4 до 8 мм

Замковая резьба ГОСТ 631-75

Шаг 3,175 мм (треугольная закругленная)

•

Шаг 5,08 мм (трапецеидальная)

Замковая резьба
ГОСТ 28487-90 ГОСТ 50864-96

Форма профиля I, II, III, IV, V, VI (угол профиля 60°)

Замковая резьба
ТУ 14-161-219-04
ТУ-1324-001-86528288-2010

З-81, З-83 (угол профиля 90°)

Резьба обсадных и насосно-компрессорных труб
ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 51906-2002

Шаг (тип) резьбы

2,54 мм; 3,175 (треугольная закругленная)

•

4,233 мм (трапецеидальная)

5,08 мм (трапецеидальная)

Трубопроводная резьба
ГОСТ Р 51906-2002

Шаг резьбы

От 18 до 14 витков на 25,4 мм

От 11,5 до 8 витков на 25,4 мм

•

Трубная дюймовая резьба
ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52

Шаг резьбы от 18 до 14 витков на 25,4 мм
