Сканер типа «Паук» для контроля замковой резьбы
КАТАЛОГ
158 356 руб.
758 207 тенге
Наличие на складе: уточняйте у менеджера
Производство:
ГосРеестр:
Гарантия: 12 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ
  • обнаружение и измерение размеров трещин во впадине наружной или внутренней замковой резьбы бурового оборудования.
  • повышение достоверности, повторяемости и удобства проведения неразрушающего контроля резьбы.
  • удержание каретки с преобразователем на резьбовой поверхности наружной резьбы.
  • сканер типа «Паук» содержит в своем составе первичный вихретоковый преобразователь и подключается к вихретоковому дефектоскопу «Константа ВД1».

Принцип действия

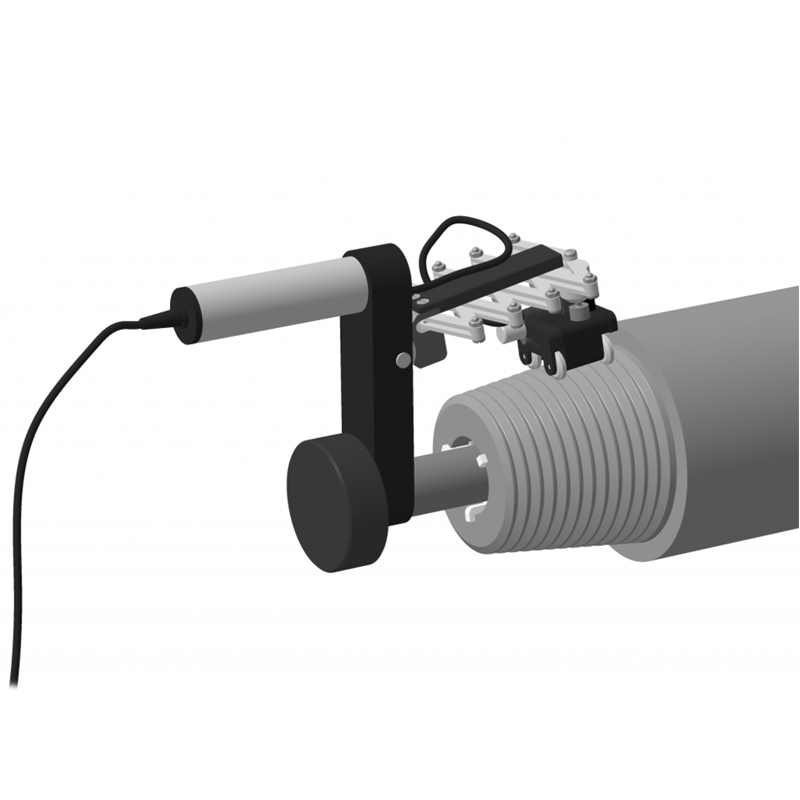

Сканер состоит из первичного преобразователя и механического сканирующего приспособления. Крепление сканера осуществляется на внутреннем отверстии торца трубы. Преобразователь устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. При проведении контроля первичный преобразователь никогда не касается поверхности резьбы, что исключает его износ и повреждение. При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее блока обработки и отображения информации индицируется глубина обнаруженной трещины. Сканирование резьбы допускается проводить без её предварительной очистки от грязи и смазки. Допускаемая толщина грязи и смазки до 1,0 мм. Изменение зазора между преобразователем и резьбой, обусловленного наличием грязи и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора.



  • устройство позиционирования и перемещения;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 16 до 45 мм;
  • устройство крепления сканера на трубу с диаметром внутреннего отверстия от 35 до 105 мм;
  • каретка для удержания преобразователя на резьбе;
  • вихретоковый преобразователь для контроля резьбы ферромагнитных объектов;
  • руководство по эксплуатации сканера с методикой контроля;
  • упаковка.


Материал контролируемых объектов

сталь ферромагнитная, по требованию заказчика сканер может быть поставлен с преобразователем для контроля нержавеющей немагнитной стали

Тип контролируемой замковой резьбы

  • профиль I, II, III, IV, V, VI по ГОСТ 50864-96
  • любой профиль по ТУ-1324-001-86528288-2010 (кроме з-83)

Диаметр контролируемой наружной резьбы

от 30 мм до 210 мм

Диаметр внутреннего отверстия трубы

от 16 мм до 105 мм

Минимальная длина контролируемой резьбы

35 мм

Протяженность зоны контроля

3 мм

Диапазон отстройки от зазора

0/1,0 мм

Минимальный обнаруживаемый дефект– трещина, глубиной

0,1 мм

Диапазон измерения глубины трещины

0,3/2 мм
