Тип

Материал контролируемых изделий

Диаметр зоны контроля, мм

Частота тока возбуждения

Диапазон отстройки от зазора, мм

Минимальный обнаруживаемый дефект

Контрольный образец

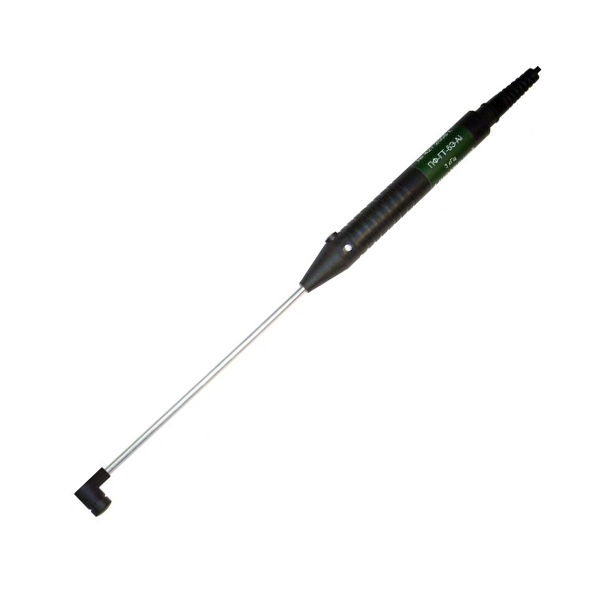

ПФ-ГТ-6э-Al
ПФ-Г2ГТ-6э-Al

Алюминиевые и другие сплавы
σ = 8÷24 МСм/м

7

3 кГц

0÷0,5

Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм.

СОП-205

ПФ-С1Э-6-Al

Алюминиевые и другие сплавы
σ = 17÷22 МСм/м

7

3 кГц

0÷0,5

Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм.

СОП-207

ПФ-ГТ-18э-Al

Алюминиевые и другие сплавы
σ = 22÷27 МСм/м

20

20 кГц

0÷1

Максимальная остаточная толщина металла: 6мм.

СОП-206

  ПX
  Тип преобразователя

         ПФ – Преобразователь фазовый абсолютный.

         ПА – Преобразователь амплитудный абсолютный.

         ПАД – Преобразователь амплитудный дифференциальный.

 YY
  Назначение преобразователя

• ОН – Общего Назначения;
• Г1 – Г-образный с удлиненной трубкой;
• Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
• ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов);
• Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
• С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
• ПР – проходной;
• ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
• Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
• ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).

 ZZ
  Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта)

        Э – чувствительный элемент Экранированный.

 FF
  Вариант исполнения преобразователя в серии

• Fe – ферромагнитные стали и чугуны;
• Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м;
• Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м;
• Cu – медные сплавы σ = 45 ÷ 59 МСм/м.
