Роботизированный ультразвуковой сканер-дефектоскоп УСД-60-8К
КАТАЛОГ
1 080 000 руб.
5 333 992 тенге
Наличие на складе: да
Производство: Кропус
ГосРеестр: да
Гарантия: 36 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного полу-автоматического контроля сварных соединений трубопроводов большого диаметра (ТБД), а также протяженных конструкций листового металла, таких как мостовые конструкции.

Снанер-дефектоскоп УСД-60-8K конструкционно стостоит из двух частей:

  • Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector - современный промышленный ультразвуковой дефектоскоп позволяющий пользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B,С -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы

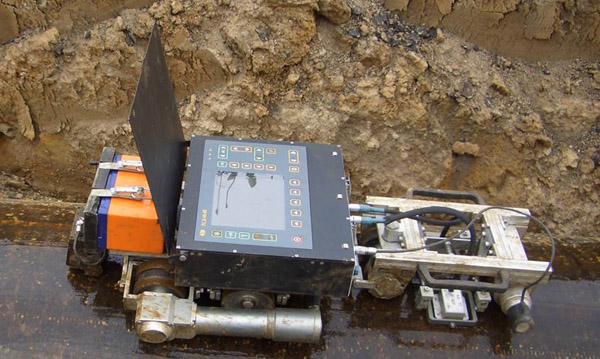

  • Поключаемое сканирующее устройство (сканер) с встроенным датчиком пути (энкодер). В сканере установлены специальные 4-х канальные преобразователи для контроля шва одновременно с обеих сторон. Магнитные колеса обеспечивают устойчивость сканера на любых поверхностях, в том числе потолочных зон на трубах. Модификация сканера обговаривается при заказе, в зависимости от технических задач и условий эксплуатации

Особенности УСД-60-8К

  • высокопроизводительный механизированный контроль сварных соединений до 4м/мин. ТБД и сварных соединений большой протяженности
  • современное программное обеспечение и цифровые технологии позволяют строить наглядный С-скан шва с точным определением координат дефектов
  • мощные магнитные колеса сканера и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва с последующей перезаписью массива данных
  • контроль сварного шва за один проход
  • одновременное отображении сигналов во всех каналах контроля в реальном времени
  • полноэкранный просмотр и настройка всех параметров каждого канала
  • независимое ВРЧ в каждом канале
  • полноэкранный просмотр и настройка всех параметров каждого канала
  • функция калибровки энкодера для точного отсчета координат
  • сохранение и просмотр результатов сканирования
  • обработка и анализ проконтролированного участка шва
  • до 6-8 часов работы от аккумулятора
  • автоматическая настройка на заданную толщину шва
  • подключение различных сканеров в завизимости от решаемых задач
  • работа при отрицательных температурах до – 40°С
  • диаметры контролируемых труб от 500 мм
  • максимальная длина записываемого шва не менее 50 м
  • толщины контролируемых изделий от 5 до 24 мм (опционально возможно расширение диапазона)


  • Электронный блок дефектоскопа УСД-60-8К
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Кабели СР50-Лемо0 - 2 шт.
  • Преобразователи - 2 шт. (тестирование каналов)
  • Кабель "витая пара" – 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500 мм
  • Ультразвуковой многоканальный преобразователь для толщин 5-24 мм - 2 шт.
  • Программное обеспечение для ПК
  • Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
  • Кейс для переноски


Развертка



мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка



от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме



0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс



радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс

Демпфер зондирующего импульса



регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов

Частота повторений ЗИ

регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)



диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте

Детектирование



положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля



три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне

Измерение временных интервалов



от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала

Измерение амплитуды



в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние

Дисплей



Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет

А-сигнал

480 x 300 точек в стандартном режиме

Память



500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъемы преобразователей

2 СР50 (BNC)

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами

Дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

  • Сертификат соответствия Российского Речного Регистра
  • Разрешение Федеральной Службы по Экологическому, Технологическому и Атомному Надзору
  • Сертификат соответствия Российского Морского Регистра
  • Разрешение на применение ОАО "Газпром"
