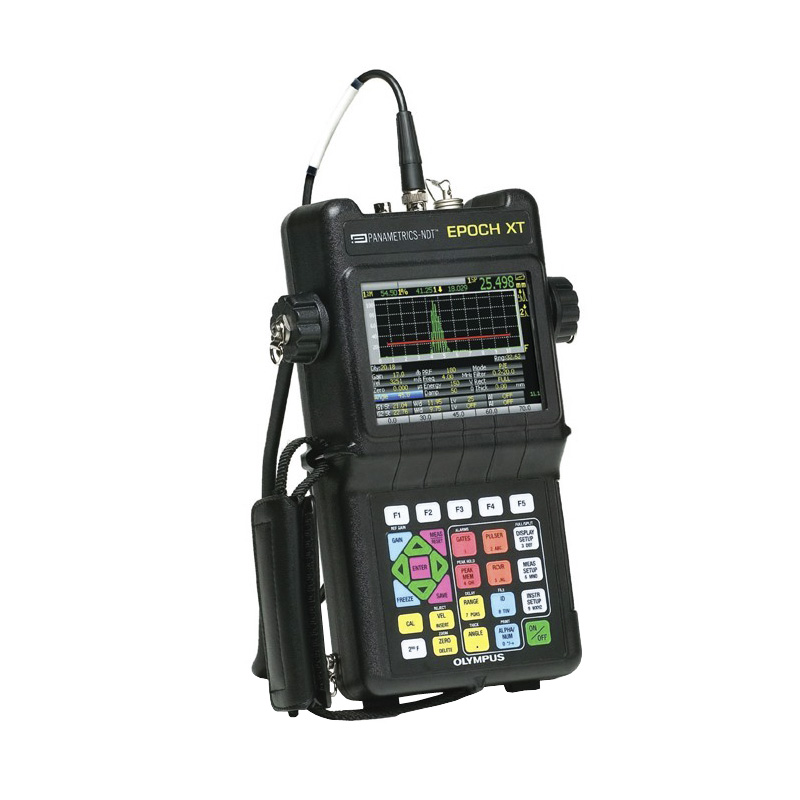

Ультразвуковой дефектоскоп EPOCH XT предназначен для неразрушающего контроля материалов в неблагоприятных условиях. Прибор обладает множеством функциональных возможностей для контроля качества и измерения толщины изделий из различных материалов. EPOCH XT оснащен ярким цветным экраном, способен работать от различных источников питания и предоставляет расширенные возможности по управлению данными. Прочный герметичный корпус прибора отвечает требованиям стандарта IP67. Основные характеристики: - Соответствует стандарту EN12668-1
- Успешно пройдены испытания на безопасную эксплуатацию во взрывоопасной атмосфере, устойчивость к вибрациям и ударам.
- IP67. Отвечает требованиям стандарта IP67. Безопасная эксплуатация в неблагоприятных условиях.
- Динамические кривые DAC/ВРЧ
- Динамические кривые DAC
- Пользовательские сигнальные уровни
- Соответствует требованиям ASME и JIS
- Таблица ВРЧ с возможностью редактирования настроек
- Использование литий-ионных, никель-металлгидридных аккумуляторов и щелочных батарей
- Порт USB-хост для вывода данных на печать и для подключения внешнего запоминающего устройства
- Порт USB-клиент для передачи данных на ПК
- Технология Perfect Square™: контроль переднего и заднего фронтов импульса улучшает рабочие характеристики преобразователя и повышает приповерхностное разрешение.
- Настройка ЧЗИ от 10 Гц до 1 кГц с шагом в 10 Гц.
- Считывание данных «за один прием».
- Расширенный буквенно-цифровой регистратор данных
- Создание файлов, используемых в коррозионных толщиномерах
- Простые инкрементные файлы
- Цветной ЖК-экран
- Легкий: 2,1 кг
EPOCH XT включает большинство стандартных функций контроля, среди которых: настраиваемый генератор прямоугольных импульсов, узкополосный и широкополосный цифровые фильтры, диапазон усиления от 0 до 110 дБ, функции запоминания и удержания сигналов с максимальной амплитудой на А-скане, настраиваемая ЧЗИ, отображение результатов измерений с дискретностью до 0,01 мм, два строба с настраиваемыми сигнализациями. Помимо этого прибор имеет ряд дополнительных возможностей: динамические кривые DAC/ВРЧ, встроенные АРД-диаграммы, AWS D1.1 и D1.5, коррекция криволинейной поверхности и интерфейсная программа GageView Pro. - Генератор прямоугольных импульсов с технологией PerfectSquare™ позволяет настраивать длительность импульсов для улучшения работы преобразователей
- Цифровые фильтры приемника: широкополосный, несколько узкополосных, высокочастотный
- Пять настраиваемых полей измерений. Выберите Строб 1 или Строб 2 для каждого поля
- Измерение амплитуды с дискретностью до 0,25% от полной высоты экрана
- Измерение амплитуды от 0 до 110% полной высоты экрана
- Режимы измерений строба: по максимуму сигнала, по фронту и по первому максимуму сигнала (при измерении толщины изделий).
- Частота измерений настраивается
- от 10 Гц до 1 кГц с шагом в 10 Гц
- Функции запоминания максимума и сравнения с сохраненным максимумом во всех режимах детектирования, включая радиочастотный режим
- Режимы отображения координатной сетки
- Стандартный, от 1 до 10
- Путь ультразвука
- Отрезки пути УЗ для контроля наклонным датчиком
- Вертикальное отображение регулируется: 100% или 110%
- Индикатор отрезка пути и индикатор режима измерения для каждого строба
- Индикатор сигнализации для каждого строба
EPOCH XT имеет прочный корпус, соответствующий требованиям стандарта IP67. Прибор способен противостоять дождю в полевых условиях и суровому климату пустыни. - Герметизирован согласно IP67.
- Безопасная эксплуатация во взрывоопасной атмосфере согласно MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D
- Устойчивость к ударам IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ.
- Устойчивость к синусоидальным вибрациям IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов
- Широкий диапазон рабочих температур:
- Литий-ионные аккумуляторы: от –10° to 50°C
- Никель-металлгидридные аккумуляторы: от 0° до 50°C
- Щелочные батареи: от –10° до 50°C
- Температура подзарядки: от 0 до 40°C
- Крепление ремня под правую или левую руку
- Удобная подставка, которая легко складывается и может быть полностью снята
- Крепежные кольца для нагрудного ремня
- Герметичный аккумуляторный отсек, не требующий использования инструментов при замене батареи
- Герметичный отсек разъемов питания и передачи данных (USB)
Регистратор данных EPOCH XT отличается простотой использования и широкими возможностями хранения данных. EPOCH XT использует технологии коррозионных толщиномеров Panametrics и подходит как для выявления дефектов, так и для измерения толщины изделий из различных материалов.
Типы файлов: - Типы файлов EPOCH 4
- Последовательный
- 2-D, 2-D EPRI
- 2-D с пользовательской точкой
- 3D
- Бойлер
EPOCH XT также имеет встроенный генератор отчетов. Заголовки отчетов можно редактировать и распечатывать на принтере, подключенном через порт USB.
К ультразвуковому дефектоскопу EPOCH XT прилагаются: - Адаптер переменного тока
- Кейс для транспортировки
- Руководство по эксплуатации
- Ремень на запястье с возможностью двустороннего размещения
- Регулируемая подставка из нержавеющей стали с резиновым покрытием
- Литий-ионный или никель-металлгидридный аккумулятор
- Защитная крышка (крышки) для разъемов преобразователей
Дополнительные комплектующие - Внешнее зарядное устройство
- Нагрудный ремень
- Резиновый защитный чехол
- Защитная пленка для экрана (10 шт.)
- 16-контактный кабель со схемой
- Аппаратные составляющие (вход/выход)
- Кольцевое уплотнение и мембрана
Дополнительные программные опции - АРД-Диаграммы
- AWS D1.1/D1.5
- GAGEVIEW PRO
Все характеристики могут быть изменены без предварительного уведомления.
| Общие | | Соответствие стандарту EN12668-1 | | Вес: 2,1 кг с литий-ионным аккумулятором | | Габариты: 277 x 150 x 51 мм (в зоне захвата рукой), 71 мм (в зоне дисплея) | | Клавиатура: Английская, международная, японская или китайская | | Языки: Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, корейский, норвежский, шведский.
Другие языки по запросу. | | Разъемы для преобразователей: BNC или LEMO 1 (BNC отвечает требованиям стандарта IP67) | | Тип батареи: Литий-ионные, никель-металлгидридные аккумуляторы или щелочные батареи | | Продолжительность работы батареи: Литий-ионная: 9–10 часов, NiMH: 5 часов, щелочная: 1–2 часа | | Питание: от сети переменного тока: 100–120 В, 200–240 В, 50–60 Гц | | Защита от воздействий окружающей среды | | IP67 Защита от проникновения жидкостей и загрязнений** | | Способность работать во взрывоопасной атмосфере MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, подкл. 2, группа D | | Устойчивость к ударам IEC 60068-2-27, 60 г, 6 м/сек., 3 оси, 18 общ. | | Устойчивость к синусоидальным вибрациям IEC 60068-2-6, 50–150 Гц при 0,03 дюймов DA или 2 г, 20 циклов | | Дисплей | | Цветной ЖК-экран Частота обновления изображения 60 Гц, настройка цветовой схемы и яркости, комбинированный и полноэкранный режимы. | | Размер дисплея: 320 (Ш) x 240 (В) пикселей, 101 x 75 мм | | Режим линии развертки: Все точки пересечения нулевой линии в режиме видеосигнала показаны как для полного детектирования УЗ колебаний | | Режим амплитудной сетки: 100% или 110% по высоте дисплея | | Режим временной сетки: Стандартно от 0 до 10 делений, в режиме оценки пути распространения звука диапазон подразделяется на 5 равных секторов с линиями сетки | | Генератор | | Настраиваемый генератор прямоугольных импульсов | | ЧЗИ: Параметр выбирается пользователем или автоматически (от 10 до 1 000 Гц). | | Напряжение генератора: от 50 до 475 В с шагом 25 В | | Длительность импульса: Настраиваемая от 40 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ | | Демпфирование: 50, 63, 150, 400 Ом | | Приемник | | Усиление: от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш. | | Полоса пропускания: от 0,2 до 26,5 МГц при −3 дБ | | Цифровые фильтры:
• 0,2–10,0 МГц • 2,0–21,5 МГц
• 0,2–1,2 МГц • 5,0–15,0 МГц
• 0,5–4,0 МГц • 8,0–26,5 МГц
• 1,5–8,5 МГц | | Детектирование: Полная волна, положительная и отрицательная полуволна, радиочастота | | Линейность системы: По горизонтали: +/– 0,5% полной высоты экрана | | Разрешение: 0,25% полной высоты экрана, погрешность по амплитуде +/– 1 дБ | | Отсечка: от 0 до 80% полной высоты экрана с визуальной сигнализацией | | Калибровка | | Автоматическая калибровка по скорости звука и смещению нуля | | Режимы контроля: Импульс-эхо, раздельно-совмещенный, теневой | | Единицы измерения: миллиметры, дюймы или микросекунды | | Диапазон: от 1,86 до 13,400 мм | | Скорость звука: от 635 до 15 240 м/с) | | Смещение нуля: от 0 до 4 950 мкс | | Задержка: от –59 мм до 12 700 мм | | Угол ввода: от 10° до 85° с шагом 0,1° | | Измерения | | Измеряемые величины: толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета для строба 1 и строба 2 | | Эхо-эхо: Стандартный | | 5 полей для отображения рез-тов измерений: пользователь выбирает до пяти измерений по любому строб-импульсу на активном экране. | | Стандартная функция DAC/ВРЧ: Построение до 50 точек, ASME, ASME III, JIS, 80-20%, пользовательская DAC и таблица ВРЧ. Динамический диапазон 110 дБ, изменение коэффициента усиления 100 дБ, динамическая настройка усиления, диапазона и задержки, переключение между экранами просмотра DAC и ВРЧ. | | Пользовательские кривые DAC с тремя сигнальными кривыми от +10 дБ до –24 дБ. | | Таблица ВРЧ для эффективного использования временной регулировки усиления. Возможность настройки ВРЧ из АРД-диаграмм | | Измерение амплитуды: от 0 до 110% полной высоты экрана с дискретностью 0,25%. Коррекция криволинейной поверхности: стандартная по внешнему диаметру трубы или прутка для измерений с наклонным преобразователем. | | Стробы | | Два полностью независимых строба для измерений амплитуды и времени пролета. | | Начало строба: Настраивается на всем отображаемом диапазоне | | Ширина строба: Настраивается от начала строба до конца отображаемого диапазона | | Высота строба: Настраивается от 2 до 95% от высоты экрана | | Сигнализации: Положительный и отрицательный пороговые уровни; минимальная глубина (строб 1 и строб 2) | | Масштабирование: Отображаемый диапазон в пределах ширины строба 1 | | Вводы/Выводы | | Порт USB-клиент: Обмен данными с GageView Pro | | Порт USB-хост: Вывод данных на печать (на любой PCL5-совместимый лазерный или струйный принтер) и подключение USB накопителей. | | Разъем LEMO (опция): Выходы сигнализации, вход/выход синхронизатора | | Хранение данных | | До 10 000 ИД с А-сканами, значениями толщины и параметрами настройки |
|
