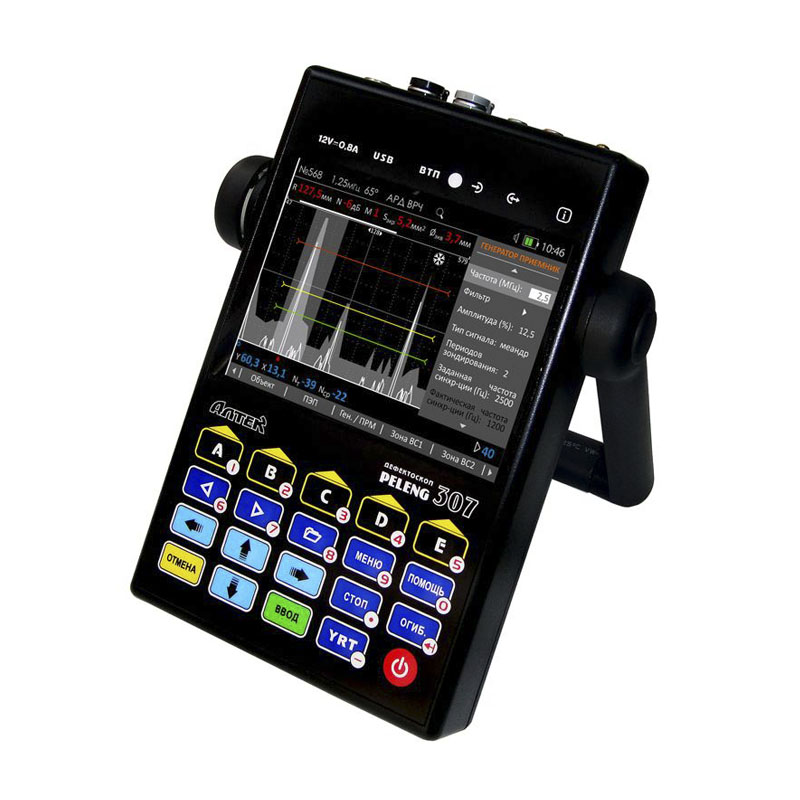

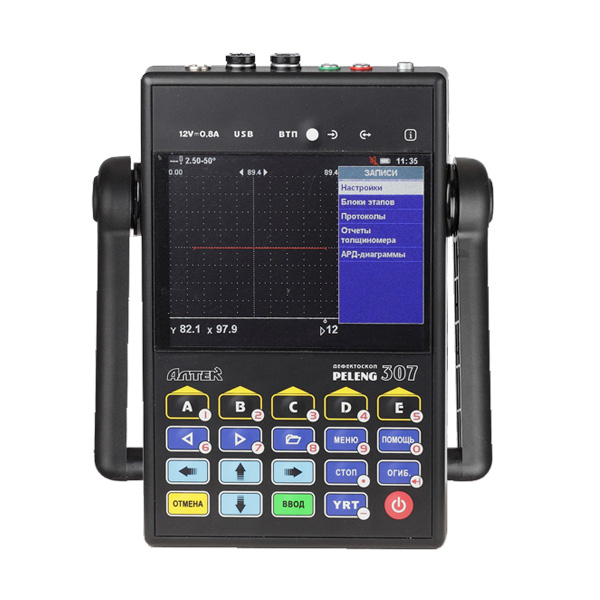

УД3-307ВД (PELENG-307) - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Прибор разработан коллективом научно-промышленной группы «Алтек», изготавливается и внедряется силами предприятий, входящих в это объединение. Семейство дефектоскопов «PELENG», в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25С … +50С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка – одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления. Прибор способен работать также в качестве толщиномера. Ультразвуковой дефектоскоп - частотный диапазон 0,4 .. 10 МГц
- работа как с отечественными, так и с зарубежными преобразователями
- А-развертка
- В-развертка (визуализация контролируемого сечения)
- W-развертка (изображение хода лучей с указанием мест расположения дефектов)
- автоматическая установка длительности развертки в зависимости от длительности зоны контроля
- обобщенные АРД (AVG, DGS) -диаграммы используются для:
- настройки на выявление дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности)
- автоматического определения эквивалентного размера выявленного дефекта
- автоматического расчета временной регулировки чувствительности или криволинейного порога
- индивидуальные АРД (AVG, DGS) -диаграммы для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму
- три уровня чувствительности (поисковый, оценочный, браковочный) в виде трех разноцветных порогов на экране
- автоматическое или ручное измерение характеристик дефекта (координаты, условные и эквивалентные размеры)
- автоматическая установка скорости ультразвуковых колебаний в зависимости от угла ввода преобразователя и выбранного материала
- автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ – 64
- режим учета кривизны поверхности изделия при расчете координат дефекта
- режим оценки затухания
- слежение за акустическим контактом
- две зоны контроля
- полуавтоматическая настройка глубиномера и чувствительности
- возможность просмотра сигнала в непродетектированном виде
- корректировка частоты следования зондирующих импульсов (20…5000 Гц)
- вспомогательные режимы стоп-кадр, огибающая – включение одной кнопкой
- возможность работы с DAC-кривыми
- автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели дефектоскопа
Ультразвуковой толщиномер - разрешающая способность до 0,01 мм
- минимальная измеряемая толщина 0,8 мм
- измерения по первому донному сигналу или по двум донным сигналам контролируемого сечения
- измерения толщины материала без учета толщины покрытия
- наличие А-развертки, позволяющей производить измерения в сложных случаях
- создание отчетов о измерении толщины в виде таблицы
Вихретоковый дефектоскоп - Предназначен для выявления поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
- Информация представляется в виде бегущей развертки или комплексной плоскости
- автоматическая остановка развертки при удалении преобразователя от объекта контроля
- динамический и статический режимы контроля
- слабая зависимость сигнала от наклона преобразователя
- специальные насадки для сохранения перпендикулярного положения преобразователя на криволинейных поверхностях
Интерфейс - функциональные кнопки под экраном
- цифровая клавиатура
- принцип «одна кнопка – одна функция»
- автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
- защита паролем результатов контроля и настроек от случайного удаления
Рекомендуемый комплект поставки: | Пьезоэлектрические преобразователи (ПЭП) | П111-2,5-K12;
П111-10-K4;
П121-2,5-50°;
П121-2,5-65°;
П121-5-65°;
П112-5-12/2 | | Кабели для подключения совмещенных и раздельно-совмещенных

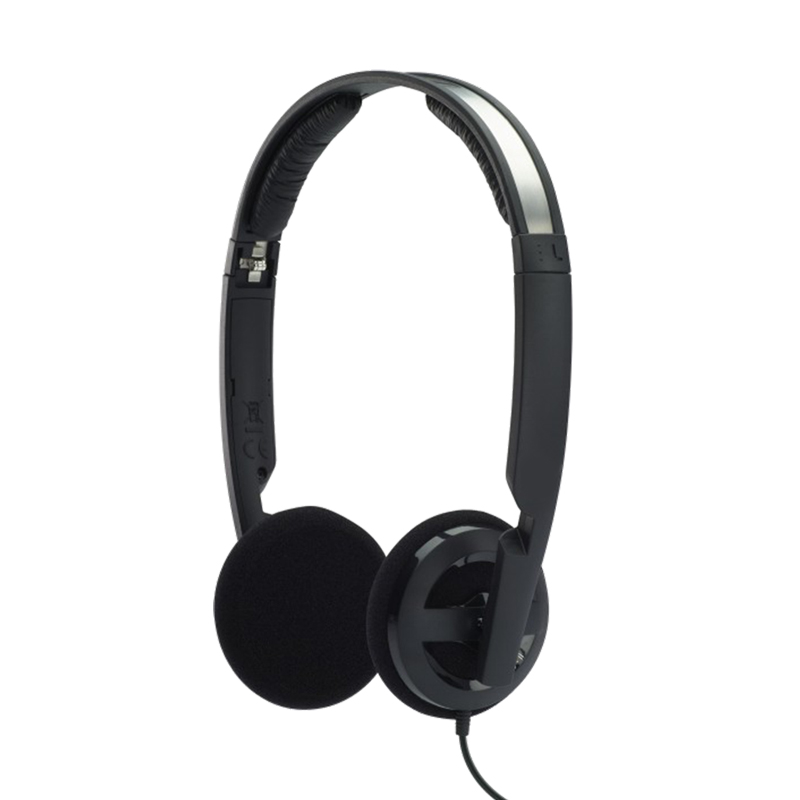

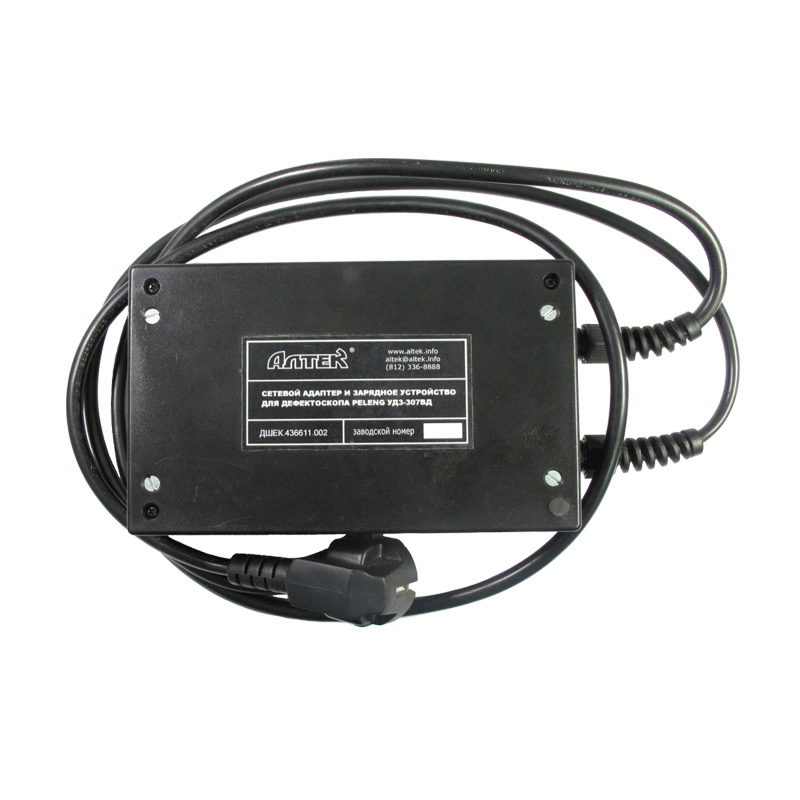

ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50 | 5 шт. | | Кабель для подключения прибора к ПЭВМ | 1шт. | | Зарядное устройство - сетевой адаптер | 1шт. | | Головные телефоны | 1шт. | | Чехол электронного блока | 1шт. | | Сумка для переноски дефектоскопа | 1шт. | | Солнцезащитная бленда | 1шт. | | Пенал для принадлежностей | 1шт. | | Кейс | 1шт. | | ПО для ПЭВМ | 1 компл. | | Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр | 1 компл. | *Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо | | зеркальный | | зеркально-теневой (ЗТМ) | | Методы вихретокового контроля, реализуемые дефектоскопом | фазовый | | амплитудный | | Режимы вихретокового контроля | динамический | | статический | | Количество ультразвуковых каналов | 1 | | Количество вихретоковых каналов | 1 | | Основной индикатор дефектоскопа | цветной TFT экран | | Дополнительные индикаторы дефектоскопа | встроенный звуковой индикатор | | 2 светодиода на панели дефектоскопа | | светодиод на вихретоковом преобразователе | | Номинальное значение частоты УЗК, МГц | 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0 | | Амплитуда электрических колебаний при возбуждении УЗК, В | | высокой амплитуды | 120 | | низкой амплитуды | 4,5 | | Частота следования зондирующих импульсов УЗК, Гц | 20 ... 5000 | | Типы разверток | | в режиме ультразвукового контроля | А‑развертка | | W-развертка | | В-развертка | | в режиме вихретокового контроля | бегущая развертка
комплексная плоскость | | Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ | 0 ... 80 | | Диапазон регулировки усиления вихретокового канала, отн.ед. | 0 ... 80 | | Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм | 0,01 | | Глубина (амплитуда) ВРЧ, дБ | не более 80 | | Используемые вихретоковые преобразователи | серии ПН – для магнитных сталей (частота 10…100 кГц) серии ПФ – для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем) | | Амплитуда сигнала задающего генератора вихретокового канала, В | 0,8; 1,5; 3,4; 8,3 | | Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм | 1 … 32221 | | Длительность А-развертки, мкс | | минимальная | 1,33 | | максимальная | 10992 | | Диапазон измерения глубины трещин в режиме вихретокового контроля, мм | 0,1 … 9,9 | | Диапазон измерения толщины (для изделий из стали), мм | 3 ... 5000 | | Диапазон рабочих температур окружающего воздуха, 0С | -25 … +50 | | Масса, кг, не более: | 1,35 | | Габаритные размеры, мм, не более: | 140x220x42 |
|
