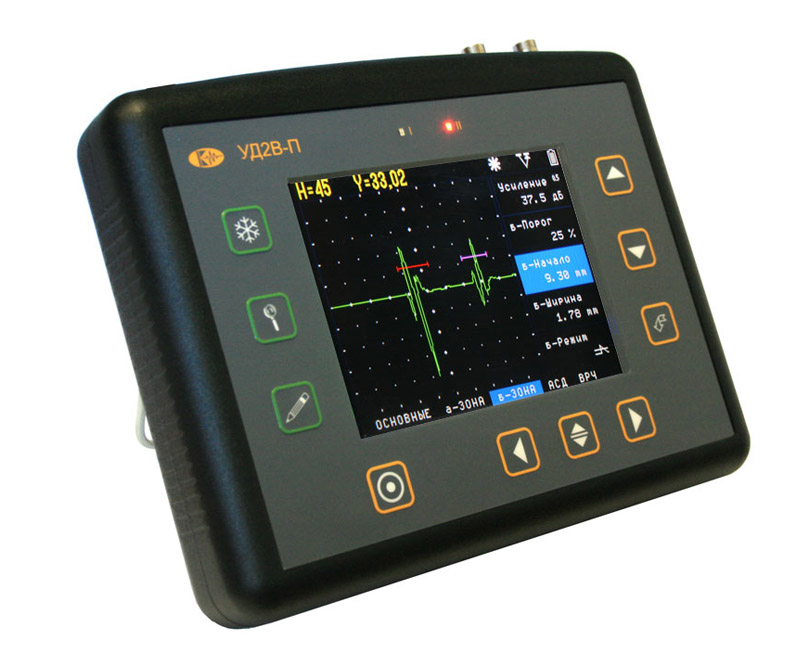

Обновленная версия выпускаемого с 2001 года ультразвукового дефектоскопа, получила ряд существенных преимуществ по сравнению с предыдущей моделью: установлен новый высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240, увеличена мощность генератора, установлен встроенный USB интерфейс. В остальном все возможности дефектоскопа сохранены, чтобы обеспечить преемственность при переходе на новую версию: - одновременное измерение амплитуды и координат положения максимума сигнала;
- одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
- режим записи огибающей максимума сигнала в зоне контроля;
- большая память настроек дефектоскопа и результатов ультразвукового контроля.
- поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
- возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
Реализованный в ультразвуковом дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля. Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала. В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющаий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УД2В-П46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
Ультразвуковой дефектоскоп УД2В-П46 (TFT, базовый комплект): | Наименование | Кол-во | | электронный блок УД2В-П46.TFT | 1 | | блок питания сетевой 9В / 220В | 1 | | кабель СР50-Lemo00 | 2 | | Преобразователь ультразвуковой П111-2,5-К12 | 1 | | Преобразователь ультразвуковой П111-5-К6 | 1 | | Преобразователь ультразвуковой П121-2,5-40 | 1 | | Преобразователь ультразвуковой П121-5-65 | 1 | | кабель F46USB для связи с ПК | 1 | | программное обеспечение на CD-диске | 1 | | комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) | 1 | | кейс для переноски | 1 | Ультразвуковой дефектоскоп УД2В-П46 (TFT, универсальный комплект): | Наименование | Кол-во | | электронный блок УД2В-П46.TFT | 1 | | блок питания сетевой 9В / 220В | 1 | | аккумуляторный отсек D | 1 | | комплект аккумуляторов D 10 А/ч | 1 | | зарядное устройство | 1 | | защитный чехол с блендой и креплением на корпусе оператора | 1 | | кабель СР50-Lemo00 | 2 | | Преобразователь ультразвуковой П111-2,5-К12 | 1 | | Преобразователь ультразвуковой П111-5-К6 | 1 | | Преобразователь ультразвуковой П121-2,5-40 | 1 | | Преобразователь ультразвуковой П121-5-65 | 1 | | кабель F46USB для связи с ПК | 1 | | программное обеспечение на CD-диске | 1 | | комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) | 1 | | кейс для переноски | 1 | Ультразвуковой дефектоскоп УД2В-П46 (TFT, авиационный комплект): | Наименование | Кол-во | | электронный блок УД2В-П46.TFT | 1 | | блок питания сетевой 9В / 220В | 1 | | аккумуляторный отсек D | 1 | | комплект аккумуляторов D 10 А/ч | 1 | | зарядное устройство | 1 | | защитный чехол с блендой и креплением на корпусе оператора | 1 | | кабель СР50-Lemo00 | 2 | | Преобразователь ультразвуковой П111-2,5-К12 | 1 | | Преобразователь ультразвуковой П111-5-К6 | 1 | | Преобразователь ультразвуковой П121-2,5-40 | 1 | | Преобразователь ультразвуковой П121-5-65 | 1 | | Преобразователь ультразвуковой П112-10-4/2 | 1 | | Преобразователь ультразвуковой П112-5-12/2 | 1 | | Преобразователь ультразвуковой П121-2,5-65 | 1 | | Преобразователь ультразвуковой П121-1,8-ПР60 | 1 | | Преобразователь ультразвуковой П121-1,25-ПР63 | 1 | | Преобразователь ультразвуковой П111-5-К10 | 1 | | Образец стандартный РСО-УЗЛ | 1 | | Образец стандартный РСО-УЗШ | 1 | | кабель F46USB для связи с ПК | 1 | | программное обеспечение на CD-диске | 1 | | комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) | 1 | | кейс для переноски | 1 |
| Развертка | мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс | | Диапазон скоростей | 1000 - 9999 м/с | | Задержка | от -0,5 мкс до 994.5 мкс | | Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс | | Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) | | Входной импеданс | 50 ом / 600 Ом | | Зондирующий импульс | радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты) | | Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты;
специальный режим 40 Гц | | Усилитель | широкополосный 0.5-15 МГц (-6 дБ)
4 диапазонных узкополосных фильтра | | Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН | | Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ | | Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей | | Кривая Амплитуда-Расстояние (АРК) | построениепо 10 точкам, регулируемая по высоте+
две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) | | Детектирование | положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки) | | Отсечка | компенсированная, 0 - 80% высоты экрана | | Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне разверт ки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов | | Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая | | Режимы работы АСД | дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние | | Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах,
по фронту или по максимуму сигнала | | Разрешающая способность | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного
частотного диапазона | | Измерение амплитуды | в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя,
измеренных по пику сигнала | | Дисплей | цветной TFT с регулируемой подсветкой,
115 х 85 мм; 320 х 240 точек | | А-сигнал | 80 mm x 70 мм; 220 x 200 точек | | Память | 100 настроек с А-сигналом и названием,
1000 (50 файлов по 25) протоколов контроля | | Интерфейс | USB | | Разъемы преобразователей | 2 СР50 / BNC | | Аккумуляторы | 4 NiMh размер "D" | | Время работы | до 12 часов от стандартных аккумуляторов "D" 10А/ч; | | Питание | внешний блок питания 220 В AC | | Диапазон рабочих температур | от -25°C до +55°C | | Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм | | Вес | 1.2 кг (электронный блок)
0.96 кг (снаряженный аккумуляторный отсек) |
|
