Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, предназначен для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов. Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д. Преимущества дефектоскопа УД4-76 Для проведения контроля различных деталей необходим индивидуальный подход к решению каждой отдельной задачи. НПФ «Промприлад» имеет большие наработки в этой сфере и предлагает Заказчику: - специальные режимы работы, реализованные на базе программного пакета прибора и адаптированные под задачи заказчика (среди них: режим «Пик», режим «Разметка развертки», автоматические алгоритмы калибровки ПЭП, Режимы автоматического построения АРД-диаграмм и ВРЧ-кривых, сохранение данных в виде радиочастотного Б-скана, построение «карты коррозий» и «карты толщин» и т.д.);
- эргономичность дефектоскопа при работе на объекте (большой TFT-дисплей, малый вес прибора, удобное меню, наличие автоматической звуковой и световой сигнализации дефектов по трем уровням: поисковый, контрольный, браковочный);
- индивидуальный комплект поставки, в который входит набор ультразвуковых датчиков, адаптированных под контроль конкретной номенклатуры сварных соединений и других объектов УЗ контроля.

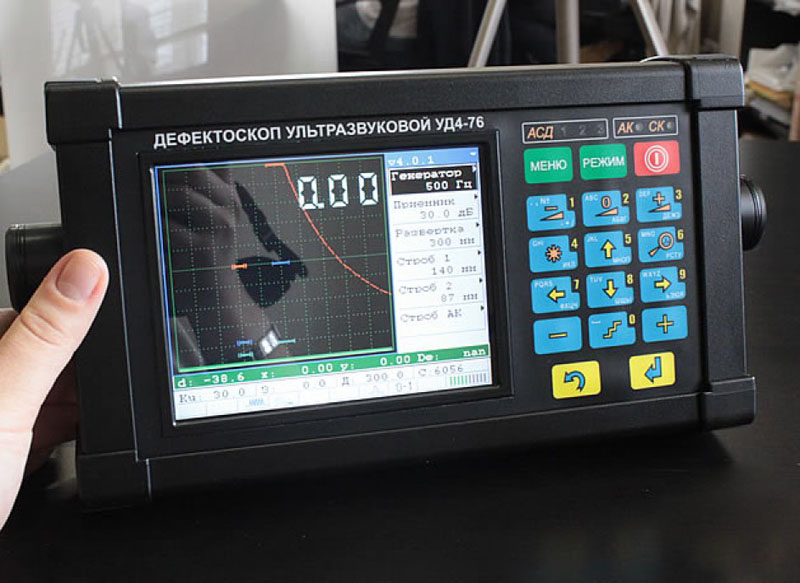

Отличительные особенности дефектоскопа - большой цветной высококонтрастный TFT дисплей
- металлический защитный корпус
- система АСД: 3 трехцветных светодиода, звуковая сирена
- удобная навигация по меню
- работа с различными типами ПЭП
- возможность создания звуковых комментариев ко всем типам сохраняемых данных
- поддержка USB
- подключение датчика пути
- реализация программного обеспечения под различные задачи контроля
- различные формы отображения А-сканов: РЧ/2п.п./+п.п./-п.п./Огибающая;
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- формы отображения информации: А-скан, Б-скан, ортогональные виды, карта коррозии.

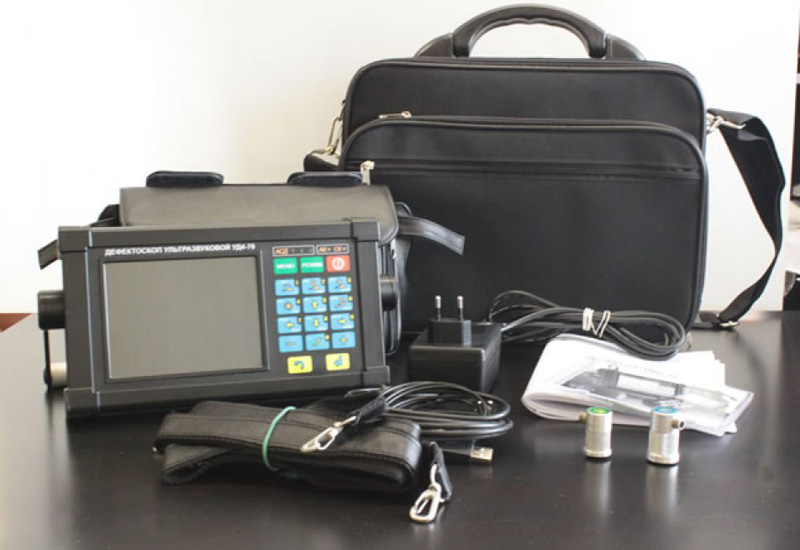

- Электронный блок дефектоскопа ультразвукового УД4-76
- Пьезоэлектрические преобразователи (М8): П111-2.5-К12-004, П121-2.5-50-М-004*
- Кабель соединительный ПЭП/электронный блок (М8x2BNC)
- Кабель соединительный (ПК/электронный блок) USB
- Кабели синхронизации (входной, выходной)**
- Автоматическое зарядное устройство Mascot Type 2015***
- Аккумуляторный блок питания
- Сетевой блок питания БП-2**
- Головные телефоны с микрофоном**

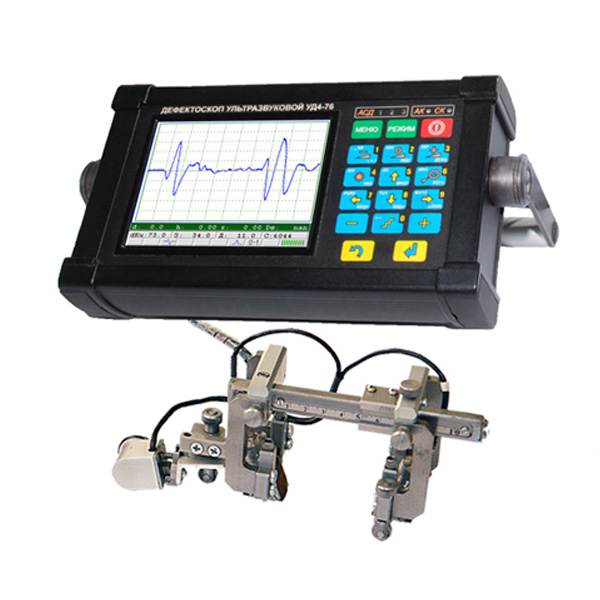

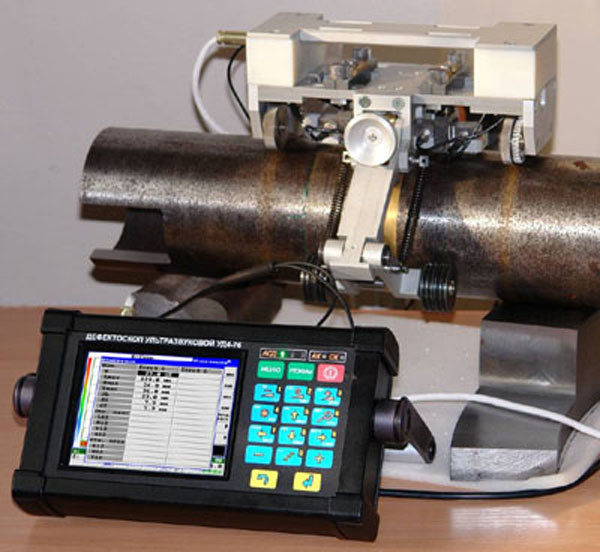

- Сканирующее устройство РСП-4**
- Руководство по эксплуатации УД4-76.76005454.04.01.06РЭ
- Руководство по эксплуатации Type 2015.76005454.002 РЭ
- Чехол для электронного блока дефектоскопа УД4-76
- Кейс для запасных частей и принадлежностей
- Свидетельство о поверке
*Может изменяться (или дополняться) по желанию заказчика **Поставляется по отдельному заказу ***Тип ЗУ может меняться Внимание! Производитель оставляет за собой право изменить комплект поставки.
Макс. диапазон | дюйм | 236,22 | мм | 6000 | Мин. диапазон | дюйм | 0,039 | мм | 1 | Скорость в материале | дюйм/мкс | от 0,0025 до 0,0375 | м/с | от 1000 до 15000 | Задержка изображение | дюйм | 472,44 | мм | 12000 | Задержка (в призме) (probe delay) | µs | от 0 до 100 | Частота | МГц | от 0,4 до 20 | Частота ЗИ | Гц | от 30 до 1000 | Рабочие режимы | | А-скан, Б-скан | Усиление | дБ | от 0 до 100 | Ректификация (детектирование) | | радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн | Отсечка шумов | % | от 0 до 80 | Стробы | | Два независимых трёхуровневых измерительных строба; Два дополнительных специальных строба; | Режимы измерения | | Пик, Фронт | Реконфигурируемые показания в А-скане | | расстояние по лучу, амплитуда в стробах, координаты залегания дефектов, | Дискретность измерения | дюйм | 0,00039 | мм | 0,1 | Сигнализация дефекта (alarm) | | звуковая, световая, визуальная | Количество настроек | | 100 | Языки и единицы | | Языковое меню: английский, русский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ | Связь с ПЭВМ | | USB порт | Батарея | | Аккумуляторная Hi-MH, 12В/2500 мА×ч | Время работы от батареи | час. | не менее 8 | Питание от сети переменного тока | | Переменный ток однофазная сеть, 230 вольт, 50 Гц. | Экран | | Цветной TFT | Размер экрана | дюйм | 4,33 ´ 3,346 | мм | 110 ´ 85 | Разрешение экрана | пиксель | 320 ´ 240 | Размер А-скана, W x H | пиксель | 320 ´ 200 | Габаритные размеры | дюйм | 9,72 ´ 5,79 ´ 3,15 | мм | 247 ´ 147 ´ 80 | Вес | фунт | 7,717 | кг | 3,5 | Рабочая температура | ºF | от -40 до +122 | ºC | от -40 до +50 | Защита от воздействия окружающей среды | | IP 65 по ГОСТ 14254 |
|
- Свидетельство о внесении дефектоскопа УД4-76 в государственный реестр средств измерений РФ.
|
Областью применения ультразвукового дефектоскопа УД4-76 служит как входной контроль поступающих на производство либо строительную площадку материалов, так и контроль качества готовых изделий на выходе. Комплексное выявление дефектов, в том числе форма, глубина залегания и т. п, с помощью функции томографа, предусмотренной в устройстве, может отображаться в виде Б-сканов, привязанных к пути сканирования. Аттестационная документация на данный прибор полностью соответствует требованиям таких секторов промышленного производства, как металлургия, железнодорожный транспорт, атомная промышленность и т.д. Ультразвукового дефектоскоп УД4-76 обладает рядом бесспорных преимуществ, таких как возможность подключения любых типов пьезоэлектрических преобразователей, работа в качестве толщиномера, контроль качества акустического контакта. В комплект поставки данного оборудования входят сам непосредственно дефектоскоп УД4-76, набор преобразователей, типы которых выбираются непосредственно заказчиком под его потребности, зарядное устройство, набор кабелей для связи с ПК и синхронизации, руководство по эксплуатации, чехол, кейс для дополнительного оборудования и программное обеспечение. Также по желанию покупателя в комплект могут включаться сетевой блок питания, сканирующее устройство РСП-4 и т.д. Данный прибор поддерживает подключение к ПК через USB, а удобное меню и несколько видов сигнализаций обнаружения дефектов (звуковая, визуальная и световая) значительно упрощают работу специалиста. С помощью ультразвукового дефектоскопа УД4-76 можно нарисовать достоверную карту коррозии материала, чтобы в конечном итоге дать оценку срока дальнейшей службы металлического изделия. |
|
|
