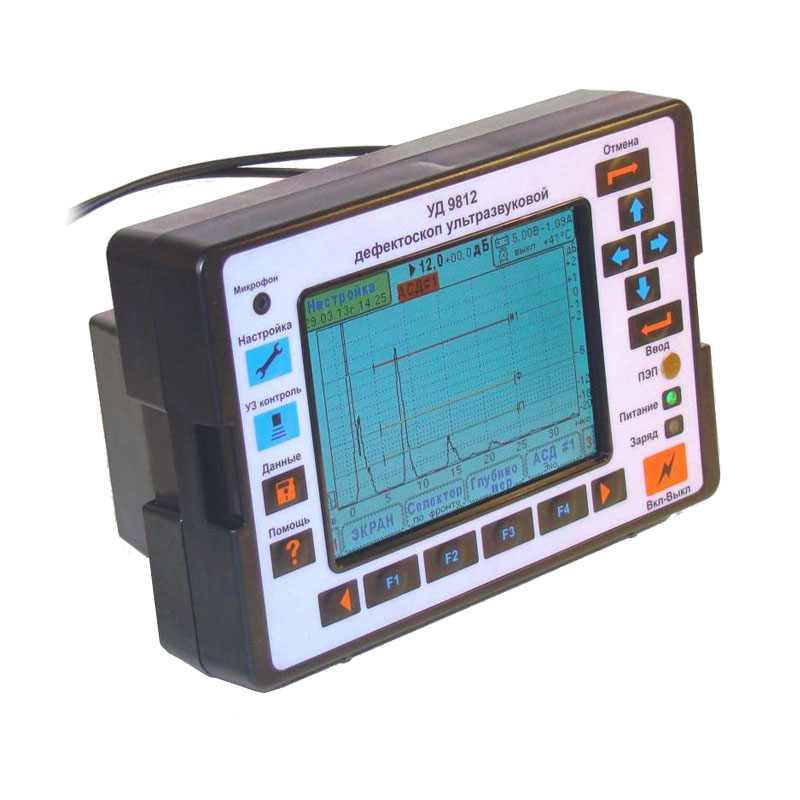

Ультразвуковой дефектоскоп УД9812 Уралец
КАТАЛОГ
217 300 руб.
1 036 682 тенге
Наличие на складе: да
Производство: Физприбор
ГосРеестр: да
Гарантия: 36 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Ультразвуковой дефектоскоп общего назначения УД9812 «Уралец», группа 3 по ГОСТ 23049-84, предназначен для выполнения ручного контроля изделий из металлов и пластмасс на наличие дефектов типа нарушения сплошности и однородности материалов. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по ГОСТ 14782-86.

Отличительные особенности и преимущества:

  • Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов.
  • Точность измерения времени задержки сигналов ±0,006 мкс.
  • Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц.
  • Два режима работы: настройка и контроль.
  • Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой.
  • Энергонезависимая память для записи настроек прибора и результатов контроля.
  • Поддержка текстовых и голосовых комментариев к данным контроля.
  • Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях.
  • Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных
  • Два независимых АСД (работают эхо или теневым методом)
  • Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)
  • Измерение параметров задержки эхосигналов производится: по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
  • Два режима отображения сигналов: ВЧ и детектированный
  • Два способа настройки глубиномера: табличный и авторасчет (по СОП с зарубками)
  • Возможность измерения параметров сигнала в режиме стоп-кадра (заморозки)
  • Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)
  • Режим ультразвукового толщиномера с контролем эхосигналов и записью результатов измерений
  • Функция записи огибающей пробега эхосигнала и определения условных размеров
  • Два способа настройки ВРЧ: традиционный (по точкам) и теоретический расчет (на основе АРД в дальней зоне)
  • Одноконтактный интерфейс для считывания информации ПЭП (тип, номер и параметры ПЭП). Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора
  • Прибор оснащен часами, календарем, измерителем температуры и измерителем напряжения и тока аккумулятора.


 Комплекты

    БАЗОВЫЙ

  УЧЕБНЫЙ

  СТАНДАРТ

УД9812 "Уралец"

1 шт

1 шт

1 шт

Сумка

1 шт

1 шт

1 шт

Источник питания ИП-9414 (с кабелем)

1 шт

1 шт

1 шт

Кабель для подключения к ПК (USB, разъемы A-B)

1 шт

1 шт

1 шт

Кабель для подключения ПЭП (совмещенный)

1 шт

1 шт

1 шт

Кабель для подключения ПЭП (раздельно-совмещенный)

1 шт

1 шт

1 шт

Аккумуляторы NiMH, тип D (установлены в прибор)

4 шт

4 шт

4 шт

Наушники

1 шт

1 шт

1 шт

Ремень

1 шт

1 шт

1 шт

Паспорт

1 шт

1 шт

1 шт

Свидетельство о поверке

1 шт

1 шт

1 шт

CD-ROM с техническими документами и программным обеспечением

1 шт

1 шт

1 шт

СО-2

нет

1 шт

1 шт

СО-3

нет

1 шт

1 шт

ПЭП наклонный

нет

1 шт

2 шт

ПЭП прямой совмещенный

нет

1 шт

2 шт

ПЭП прямой раздельно-совмещенный

нет

нет

2 шт

Теплозащитный кожух

нет

нет

1 шт



Методы ультразвукового контроля

эхо-, эхо-теневой, зеркальный, зеркально-теневой

Режим работы

Дефектоскоп, толщиномер

Индикатор дефектоскопа

цветной матричный дисплей TFT 320*240 точек

Диапазон прозвучивания изделий из стали эхо-методом

1 ÷6000 мм

Диапазон частот

0,8 - 12 МГц

Диапазон настройки чувствительности

100 дБ

Временная регулировка чувствительности

2000 точек (диапазон 80 дБ)

Габаритные размеры дефектоскопа

177 × 125 × 85 мм

Вес с аккумулятором

1,5 кг

Диапазон рабочих температур

 −10° ÷ +45°С.
(При эксплуатации прибора в теплозащитном кожухе нижняя граница рабочего диапазона температур понижается до −30°С)

Верхнее значение влажности

98% при температуре 35°С.

Климатическое исполнение и категория изделия

Т2 по ГОСТ 15150-69

Интерфейс связи с ПК

USB 2.0

Часы и календарь

Да

Будильник

Да (2 шт)

Индикация температуры прибора

Да

Запоминание текущих настроек при выключении прибора

Да

 Питание прибора

Аккумулятор (4шт)

NiMH, тип D, емкость 8 А*ч

Время непрерывной работы от аккумулятора

8 часов

Сетевой источник питания

ИП-9414 (50 или 60 Гц, 160÷240В)

Автовыключение при пониженном напряжении сети (менее 160В)

Да

Схема защиты от короткого замыкания

Да

Одновременное питание прибора и заряд аккумулятора

Да

Время заряда аккумулятора

5 часов
(при выключенном приборе УД9812)

Потребляемая мощность от сети переменного тока

не более 20 Вт

Индикация напряжения и тока заряда (разряда) аккумулятора

Да

  • Свидетельство об утверждении типа средства измерений RU.C.27.057.A №42314
  • Сертификат о типовом одобрении в Российском морском регистре судоходства №10.00003.003 от 22.07.2010.


Ультразвуковой дефектоскоп УД9812 Уралец является прибором общего назначения, применяемый для анализа дефектов в любых однородных материалов: металл, пластмасса. Данное оборудование внесено в реестр Газпрома, что дает право проводить исследования сварных швов, выявления нарушения сплошности материалов, используемых в газовой промышленности. Данное устройство работает по принципу ультразвукового метода, который получил огромную популярность благодаря получению высокоточных результатов. Областью применения дефектоскопа является ультразвуковой контроль материалов в цехах, на строительно-монтажных площадках, проведение диагностики в полевых условиях и в условиях Крайнего Севера.

Ультразвуковой дефектоскоп УД9812 в зависимости от комплектации разделяется на три варианта исполнения: базовый, учебный и стандартный. В комплектацию базовой модели входят помимо собственно дефектоскопа источник питания с кабелем, а также набор соединительных кабелей для подключения к ПК и ПЭП, наушники, ремень, сумка, паспорт со свидетельством о поверке и CD-диск, на котором записана вся необходимая информация и программное обеспечение. Питание прибора осуществляется от 4 аккумуляторов NiMH. Помимо трех вышеперечисленных существует возможность приобретения специального «нефтегазового» комплекта, в состав который входят различные специальные преобразователи, необходимые для нефтегазовой промышленности.

Высокотехнологичный интерфейс пользования позволяют выводить результаты измерений на экран в виде графиков и шкалы амплитуд сигналов для построения у специалистов более четкой картины представления об исследуемых образцах в режиме реального времени. Дефектоскоп УД9812 является профессиональным оборудованием, способный решать поставленные задачи ультразвуковой дефектоскопии на высшем уровне и с высокой точностью.
