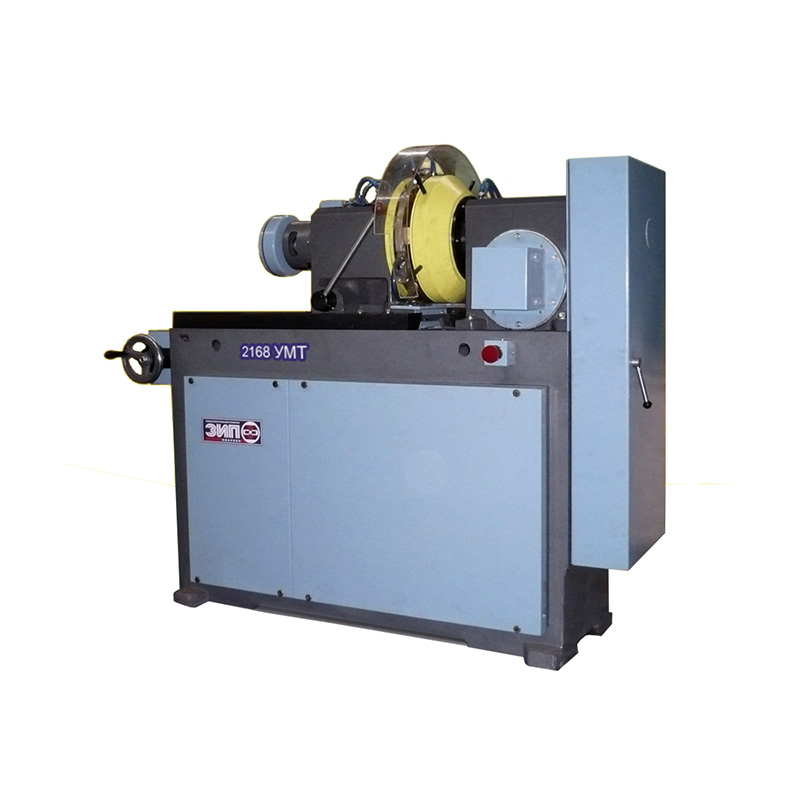

Машина трения универсальная, предназначена для испытания фрикционных, антифрикционных и смазочных материалов на трение и износ в широком диапазоне режимов. Большой набор сменных приспособлений позволяет быстро перестраивать машину на раз личные схемы испытаний, моделирующих работу трибосопряжений в узлах трения. Обеспечиваются схемы испытаний: - при вращении: диск-палец (Квз=0), кольцо-кольцо (Квз=1, фрикционная теплостойкость), вал-втулка, диск-колодка (тормоз);
- при качательном движении: диск-колодка, вал-втулка, вал-трубки (виброизнос);
- при возвратно-поступательном движении: стержень-палец (линейный контакт).
Привод машины — электромеханический с плавным регулированием скорости. Измеритель момента трения — электромеханический. Прижим образцов — пневматический (от сети или от баллона), измерение силы прижима — манометрическое. Охлаждение — водяное (от водопровода). Возможно программирование режимов испытаний. В процессе испытаний измеряется момент трения, сила прижима, температура, частота вращения, путь трения. Возможен выход на ЭВМ. Машина устанавливается на виброопорах, специальный фундамент не требуется.
Параметры | 2168 УМТ | Диапазон I измерения силы прижима, H | от 200 до 1000 | Диапазон II измерения силы прижима, H | от 1000 до 5000 | Диапазоны измерения момента трения в диапазонах частоты вращения, Н·м (I и III) | 4..40 | Диапазоны измерения момента трения в диапазонах частоты вращения, Н·м (II и IV) | 2..20 | Число ступеней изменения частоты вращения вала | 10 | Радиусы установки образцов по схеме «палец-диск», мм | 60, 90, 120 и 150 | Пределы измерения угла качания образца, град. | ±(3..30) | Пределы измерения величины хода поступательного перемещения, мм | 0..14 | Максимальная мощность, кВт (питание) | 16 (3N, 380В, 50Гц) | Давление сжатого воздуха, МПа | 0,5..0,6 | Габаритные размеры испытательной установки, мм | 760×1750×1900 | Габаритные размеры пульта управления,мм | 650×850×1700 | Габаритные размеры силового пульта, мм | 600×750×900 | Масса испытательной установки, кг | 1200 | Масса пульта управления, кг | 200 | Масса силового пульта, кг | 30 | Параметры | Шпиндель | Кривошип (качение) | Диапазон I измерения частоты вращения, мин-1 | 15..150 | 6..60 | Диапазон II измерения частоты вращения, мин-1 | 30..300 | — | Диапазон III измерения частоты вращения, мин-1 | 150..1500 | — | Диапазон IV измерения частоты вращения, мин-1 | 300..3000 | — |
|
