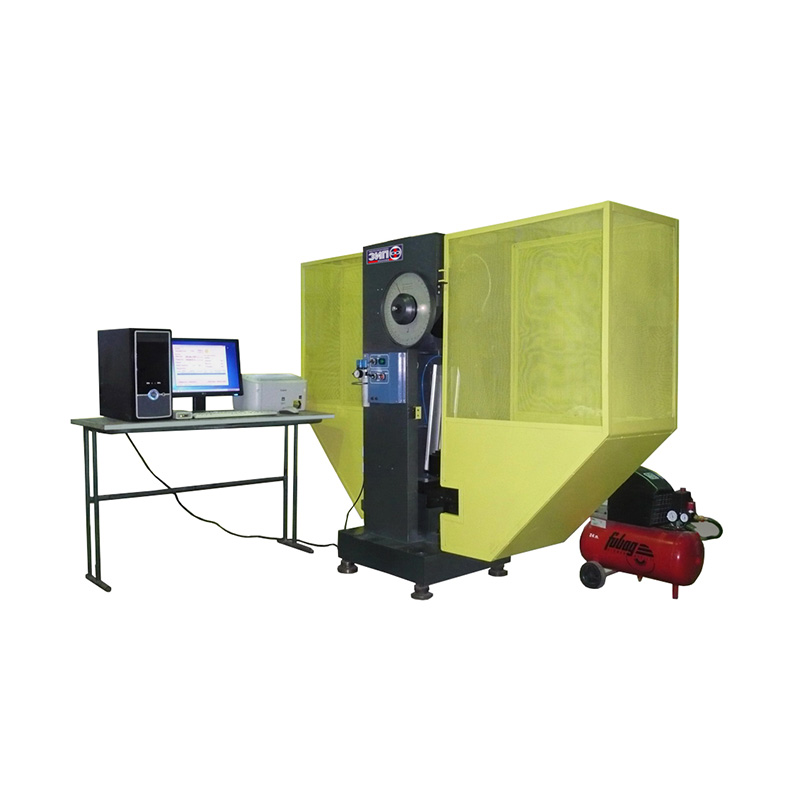

Копры маятниковые предназначены для испытания образцов из металлов и сплавов на двухопорный изгиб (метод Шарпи), по ГОСТ 9454. Устанавливаются на фундаменте. Подъем маятника в верхнее положение (фиксация заданного угла зарядки маятника) и сброс его осуществляется автоматически с помощью пневматических устройств. Результат испытания (величина энергии, затраченной на разрушение образца) фиксируется по аналоговой шкале (для всех моделей копров). В модели ИО 5003-0,3-11 результаты испытаний отображаются на дисплее компьютера, входящего в состав ПТК. ПТК предназначается для работы с молотами любых энергий и углов сброса. Результаты испытаний статистически обрабатываются и распечатываются на лазерном принтере в виде протоколов испытаний. Файлы результатов испытаний сохраняются. Дополнительно имеется возможность производить с помощью ПТК поверку копра. В модели ИО 5003-0,3-12 результат испытания фиксируется на блоке цифровой индикации пульта оператора. Автоматически рассчитывается ударная вязкость. Результаты серии испытаний (до 16 испытаний) обрабатываются и распечатываются на принтере в виде протокола испытаний.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | Наибольший запас потенциальной энергии, Дж | 300 | Допускаемое отклонение запаса потенциальной энергии маятников от номинального значения, % | ±0,5 | Потеря энергии при свободном качании маятника за половину полного колебания,% | ±0,5 | Скорость движения маятника в момент удара, м/с | 5±0,5 | Запас потенциальной энергии маятников | Диапазон измерения энергии, Дж | Цена деления аналогового отсчетного устройства, Дж | Дискретность цифрового отсчетного устройства, Дж (для модели 11) | Пределы допускаемой абсолютной погрешности по аналоговому отсчетному устройству, Дж | Пределы допускаемой абсолютной погрешности по цифровому устройству, Дж | 150 | 15...120 | 0,5 | 0,1 | ±1,5 | ±1,5 | 300 | 30...240 | 1,0 | 0,1 | ±3,0 | ±3,0 | | Максимальная мощность (без компрессора), кВт | 0,38 | Питание: | от сети переменного трехфазного тока | 380В; 50Гц | от сети сжатого воздуха с давлением, МПа | 0,35 – 1,0 | Габаритные размеры установки испытательной с ограждениями, мм | 2100x800x1620 | Масса (не более), кг | установки испытательной | 750 | ПТК /пульта оператора/ | 20 /3,5/ |
|
