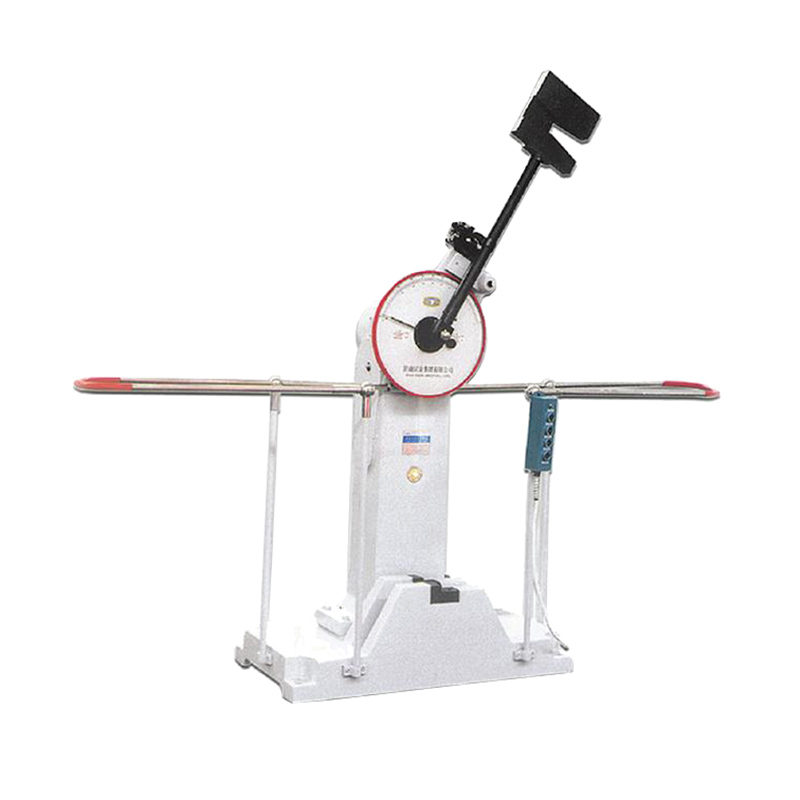

Маятниковый копер JB-500B предназначен для измерения энергии разрушения образцов при испытаниях на двухопорный ударный изгиб и применяется в лабораторной практике для исследования механических свойств металлов и сплавов в различных отраслях промышленности.
Принцип действия копра основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Количество энергии определяется как разность между значениями потенциальной энергии маятника копра до удара, и после разрушения образца. В зависимости от требований к испытанию, на маятник могут устанавливаться съемные молоты, входящие в стандартный комплект поставки, что обеспечивает получение номинальной потенциальной энергии маятников на копре в 250 и 500 Дж. Показания измерений могут считываются с аналоговой круговой шкалы копра. Копер управляется с пульта управления. Подъем и спуск маятника осуществляется автоматически.
Условия работы: - температура окружающей среды: 10-35оС; - относительная влажность: не более 85%; - отсутствие агрессивной среды.
Характеристика
Значение
Запас потенциальной энергии маятников
500/250 Дж
Диапазон измерения энергии
50...500/25...250 Дж
Цена деления аналогового отсчетного устройства
5/2 Дж
Цена деления цифрового отсчетного устройства
0,2 Дж
Момент маятника
267,8/133,9 Нм
Скорость движения маятника в момент удара
5.4 м/с
Угол подъема маятника
150о
Расстояние в свету между опорами
40 мм
Радиус торцевой поверхности опор установки образца
R=1...1,5 мм
Радиус рабочей кромки ножа маятника
R=2...2,5 мм
Угол ножа маятника
30±1о
Электропитание
Сеть трехфазного тока, 380В, 50Гц 180Вт
Потребляемая мощность
0,25 кВт
Размеры
2300х600х1400 мм
Вес силовой рамы
750 кг
Размер испытываемого образца
10х10х55 мм (U-,V-образный надрез глубиной 2 мм)
Копры спроектированы и изготовлены в соответствии со стандартам GB/T3808-2002 (ISO148-2-1998).
