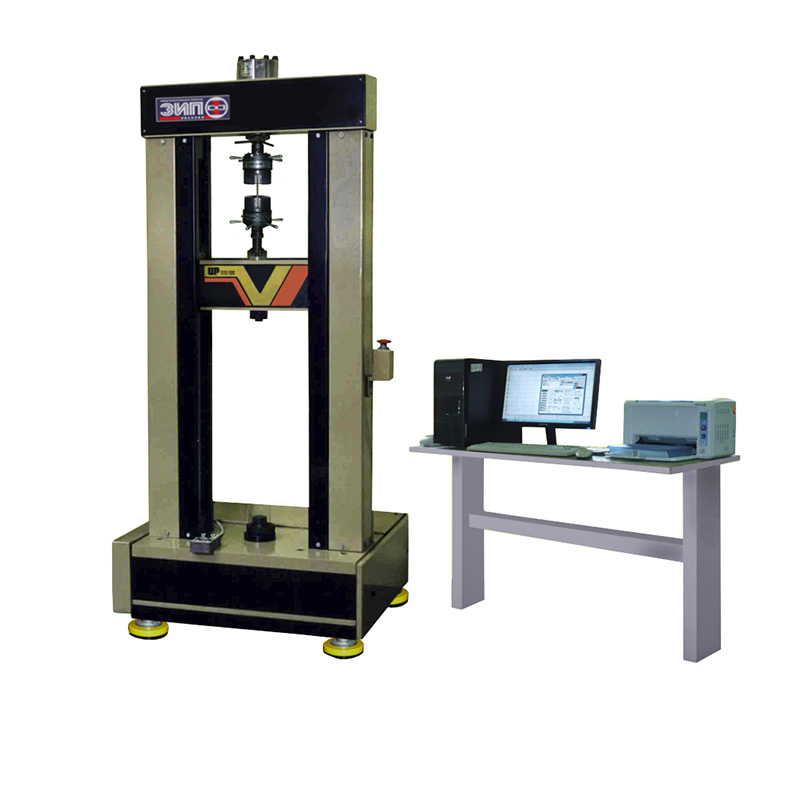

Разрывная машина универсального назначения с электронным силоизмерителем для испытания образцов материалов и изделий (труб и др.) на растяжение, сжатие и изгиб на 100кН. Устанавливаются на виброопорах, специальный фундамент не требуется. Определяются следующие характеристики механических свойств материалов по ГОСТ 1497 и ГОСТ 10006: - временное сопротивление; - относительное удлинение; - относительное сужение; - истинное сопротивление разрыву.
Комплектность основной поставки: - испытательная установка; - приборная стойка; - пульт оператора (микропроцессор ПО-3); - захваты для образцов тип IV, ГОСТ 1497; - измеритель силы тензорезисторный; - принтер (для модели ИР 5113-100-10); - программно-технический комплекс (для модели ИР 5113-100-11). Дополнительная поставка: - универсальные клиновые захваты ЗКУ-100М; - приспособления для испытания на изгиб ПР-100-И, сжатие ПР-100-С и сплющивание ПР-100-СП; - измеритель деформации ИДН-0,5/50; - система температурных испытаний с диапазоном температур от 300 до 1000°С; - динамометры образцовые ДОСМ-3 и ДОРМ-3 для поверки.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | Наибольшая предельная нагрузка, кН | 100 | Пределы допускаемой погрешности измерения нагрузки, % (в диапазоне нагрузок, кН) | ±1 (от 4 до 100) | Скорость перемещения активного захвата, мм/мин | от 0,1 до 500 | Номинальная цена единицы наименьшего разряда: при индикации нагрузки, Н | 10 | при измерении перемещения активного захвата, мм | 0,01 | Ход подвижной траверсы без захватов, мм | 700 | Ширина рабочего пространства, мм | 400 | Максимальная мощность, кВт (питание) | 1,5 (3N, 380В, 50 Гц) | Габаритные размеры (ширина х длина х высота), мм | установка испытательная | 900x790x1800 | стойка приборная | 1305x585x790 | Масса, кг | установка испытательная | 750 | стойка приборная | 100 |
|
Свидетельство об утверждении типа СИ РОССТАНДАРТА РОССИИ № 44537.
|
Для проведения испытаний различных объектов на растяжение, сжатие и изгиб применяют разрывные машины ИР 5113-100. На растяжение и сжатие испытывают образцы, изготовленные из металлов и их сплавов, а также тарельчатые и винтовые пружины на прогиб. Областью применения данного оборудования являются не только промышленные предприятия в сфере машиностроения, энергетики, металлургии, но и научно-исследовательские лаборатории в целях изучения физико-механических свойств материалов. Принцип работы машины основан на том, что тензорезисторный датчик, фиксируя подаваемые нагрузки на объект, преобразует их в электрические импульсы. Рабочие органы машины подают заданные нагрузки на объект, в результате чего он деформируется. Зависимость деформации материала от приложенной нагрузки является рабочей формулой расчёта искомой величины. Разрывная машина ИР 5113-100 обладает достаточно внушительной массой. Вместе с приборной стойкой в сумме вес составляет около 850 кг. Но для установки такого оборудования в помещении не требуется специальных фундаментов, так как машина устанавливается на виброопоры. Управляющим органом оборудования служит пульт оператора со встроенным жидкокристаллическим дисплеем и клавиатурой, с помощью которого специалист управляет всеми происходящими процессами. Функциональные возможности машины обеспечивают испытание образца по заданному алгоритму, а также полную автоматизацию процессов испытания. Обработку результатов обеспечивает микропроцессор, которому оператор задает исходные параметры измерения с клавиатуры в диалоговом режиме. Питание оборудования происходит от трехфазной электрической сети, либо от обычной сети 220 В. Разрывные машины ИР 5113-100 обладают большим средним сроком службы (до 15 лет). |
|
|
