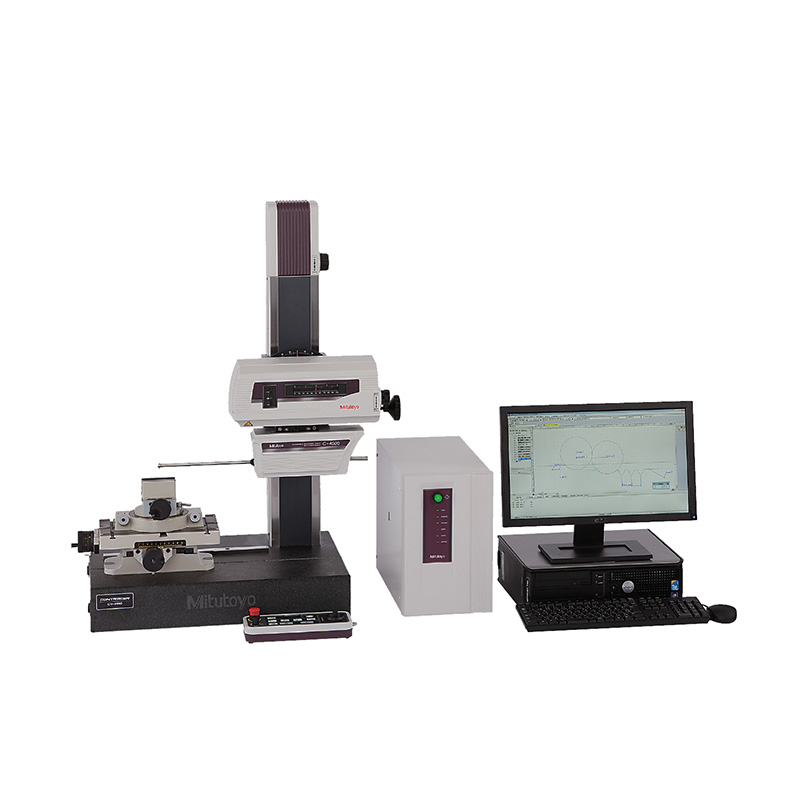

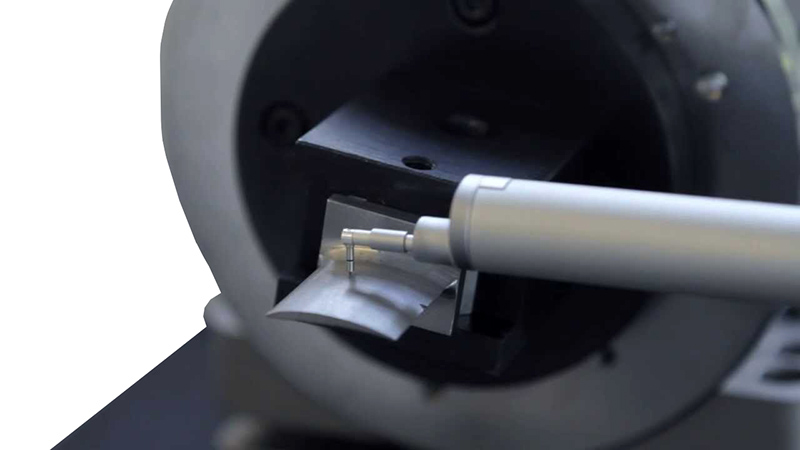

Это высокоточные полу-автоматические устройства для измерения геометрии контура с мощным программным обеспечением FORMTRACEPAK.

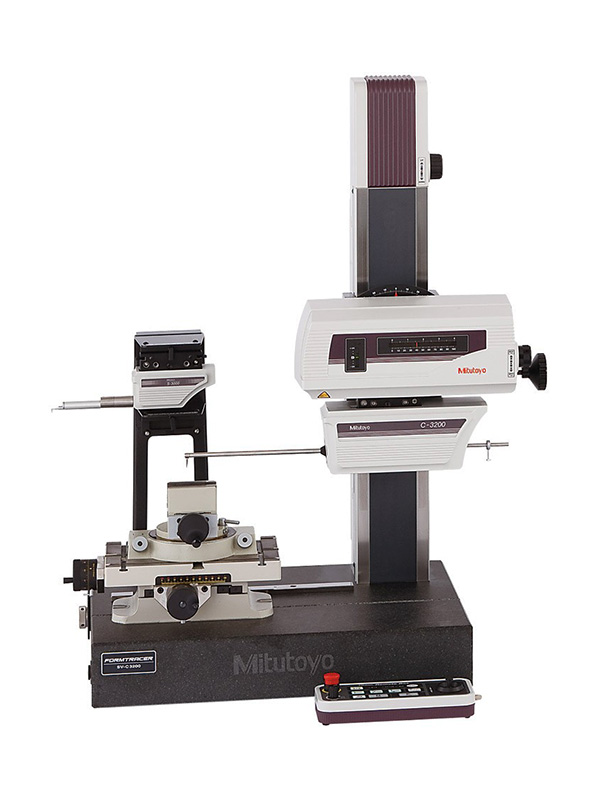

Контурографы Contracer CV-3200 обладают следующими преимуществами:

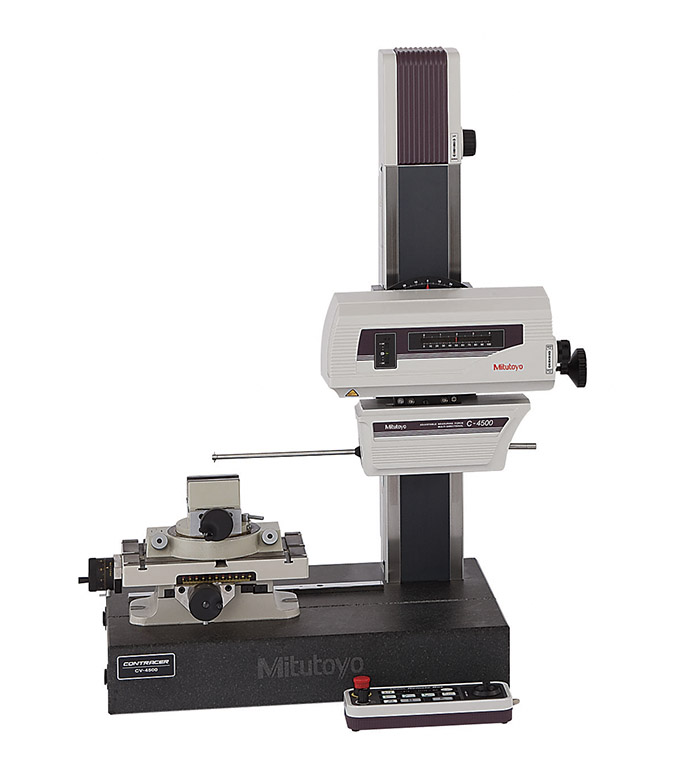

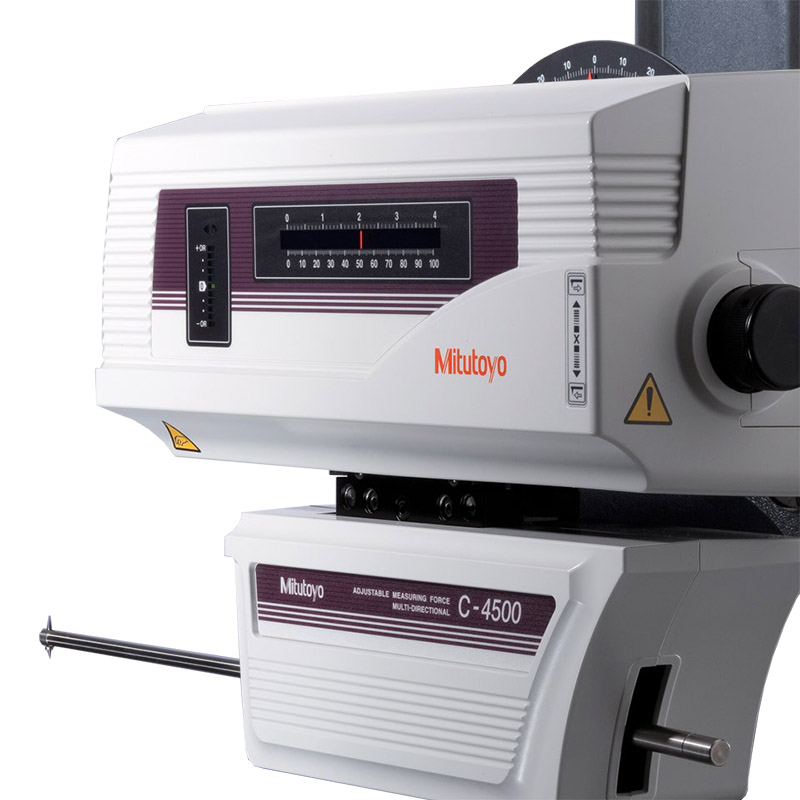

Контурографы Contracer CV-4500 обладают следующими преимуществами:
Спецификация
Ход траверсы
Z2 = 300 мм / 500 мм
Диапазон измерения
Z1 = 60 мм X = 100 мм / 200 мм
Скорость измерения
0,02 - 5 мм/с
Скорость привода
X = 0 - 80 мм/с Z2 = 0 - 30 мм/с
Погрешность
X = (0,8+0,01L) мкм (модели S4, H4, W4)
X = (0,8+0,02L) мкм (модели S8, H8, W8)
[ L : длина перемещения (мм) ] CV-3200 :
Z1 = (1,6+I2HI/100) мкм CV-4500 :
Z1 = (0,8+I2HI/100) мкм [ H : Измеряемая высота от горизонтальной позиции (мм) ]
Диапазон наклона
±45°
Программное обеспечение
FORMTRACEPAK
Модели
Модель
CV-3200S4
CV-3200H4
CV-3200W4
CV-3200S8
CV-3200H8
CV-3200W8
Размеры главного блока (Д х Ш x В) [мм]
756x482x966
756x482x1166
1156x482x1176
766x482x966
768x482
x1166
1166x482
x1176
Измерительный диапазон по оси X1 [мм]
100
200
Вертикальное перемещение [мм]
300
500
Размер гранитного основания (Д x Ш) [мм]
600x450
1000x450
CV-4500S4
CV-4500H4
CV-4500W4
CV-4500S8
CV-4500H8
CV-4500W8
