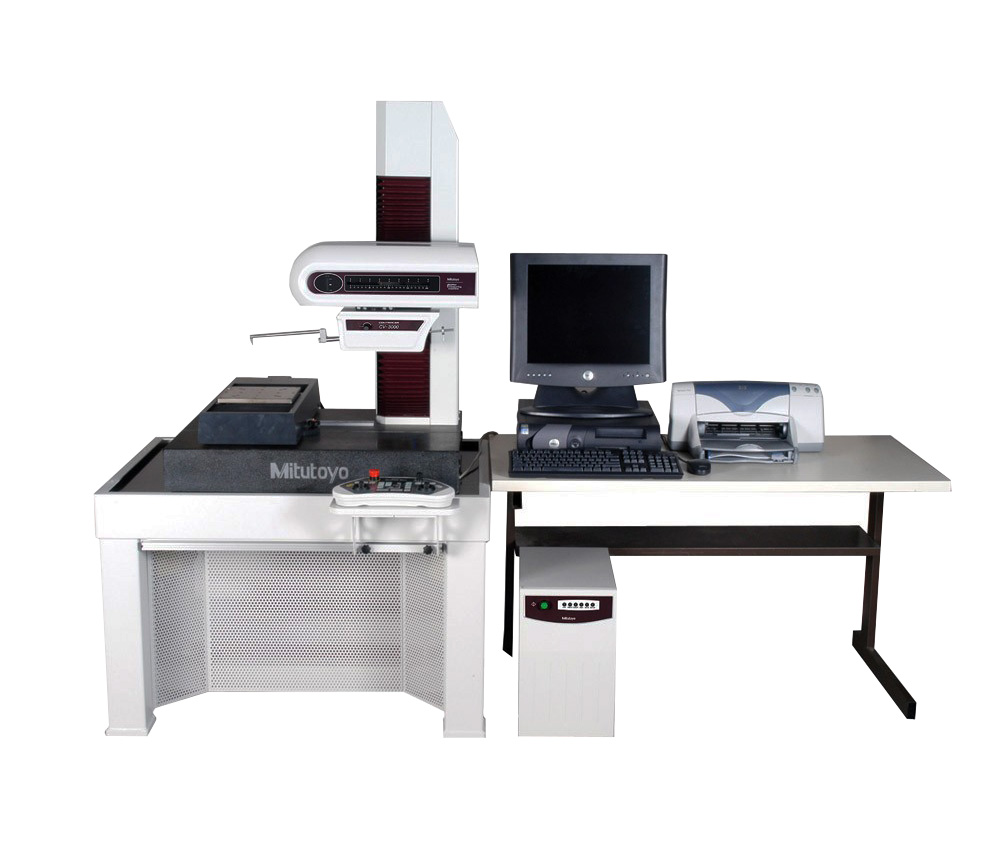

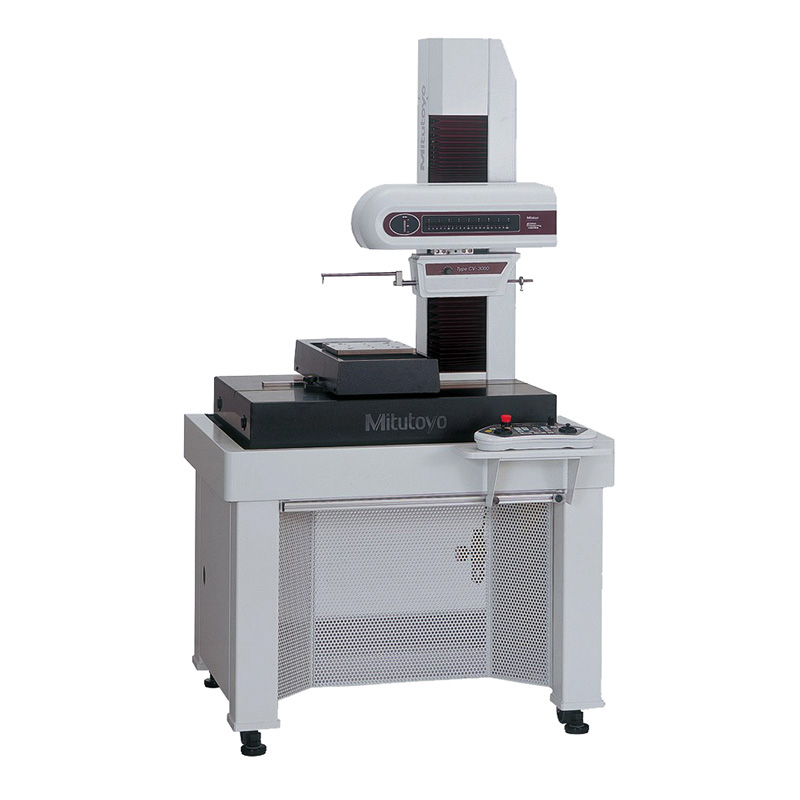

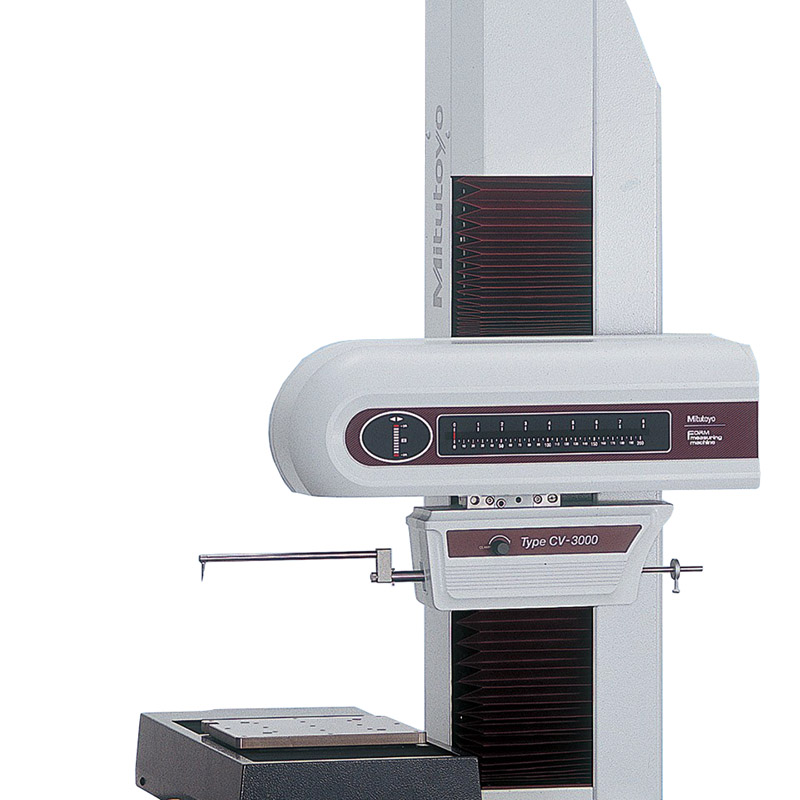

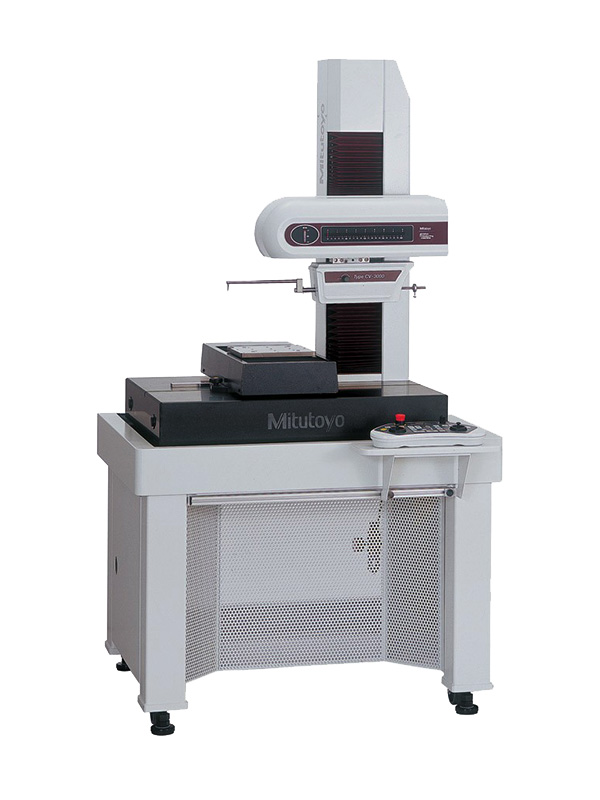

Это высокопроизводительные устройства с ЧПУ для измерения геометрии контура с мощным программным обеспечением FORMTRACEPAK.

Контурографы CV-3000CNC и CV-4000CNC обладают следующими преимуществами:

исключительная производительность для многопрофильных/серийных измерительных задач;
скорость перемещения по каждой оси до 200 мм/с;
непрерывные измерения на горизонтальных и наклонных поверхностях;

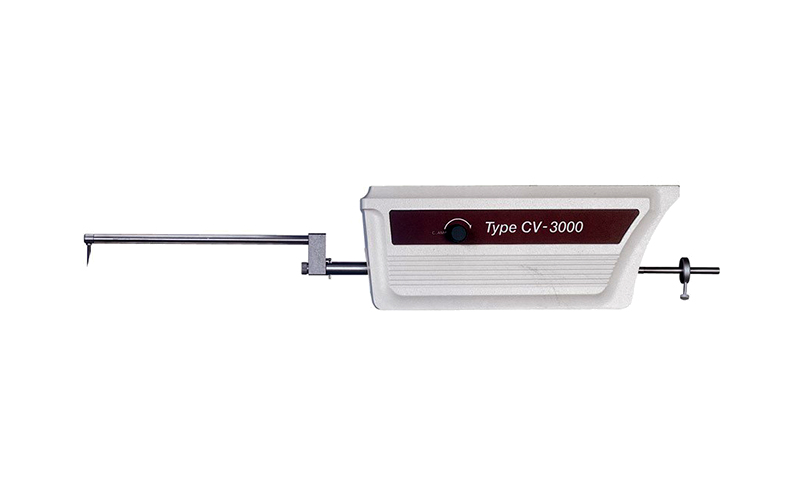

детектор серии CV-4000CNC оснащен системой Laser Hologage, что дает превосходную точность и разрешение по оси Z1;
для моделей с моторизованным столом (ось Y) можно расширить диапазон измерения для различных деталей благодаря позиционированию в направлении оси Y;
позволяет измерять наклонные поверхности одновременно в двух направлениях по осям X и Y;
специальные датчики блокируют машину при столкновении щупа с деталью или оснасткой.

Спецификация

Диапазон измерения	Z1 = 50 мм X = 200 мм Y = 200 мм Z2 = 300 мм / 500 мм
Скорость измерения	0,02 - 2 мм/с
Скорость привода	Режим ЧПУ: макс. 200 мм/с Джойстик: 0 - 60 мм/с
Погрешность	CV-3000CNC : X = (1+0,02L) мкм Z1 = (2+I4HI/100) мкм CV-4000CNC : X = (0,8+0,02L) мкм Z1 = (0,8+I0,5HI/25) мкм [ L : длина перемещения (мм) ] [ H : изм. высота от горизонтального положения (мм) ]
Диапазон наклона	+45° (ПРЧС) до -10° (ПЧС)
Программное обеспечение	FORMTRACEPAK

Дополнительные принадлежности	Виброизолирующий стенд
Механизм	Мембранная пневматическая пружина
Частота собственных колебаний, Гц	2,5 - 3,5
Нивелирование	Автоматическое управление с механическими вентилями
Макс. допускаемая нагрузка	350 кг
Давление воздуха	390 кПа
Масса	280кг
Размеры (ДхШхВ)	1000 х 895 х 715 мм

Модели

Модель	CV-3000CNC-S	CV-3000CNC-S.	CV-3000CNC-H	CV-3000CNC-H.
Размеры главного блока (Д х Ш х В) [мм]	800х620х1000	800х620х1000	800х620х1200	800х620х1200
Вертикальное перемещение по оси Z2 [мм]	300	300	500	500
Моторизованный стол (ось Y)		Установлен		Установлен
Наклонный блок (ось а)	Установлен	Установлен	Установлен	Установлен

Модель	CV-4000CNC-S	CV-4000CNC-S.
Размеры главного блока (Д х Ш х В) [мм]	800х620х1000	800х620х1000
Вертикальное перемещение по оси Z2 [мм]	300	300
Моторизованный стол (ось Y)		Установлен
Наклонный блок (ось а)	Установлен	Установлен

Модель	CV-4000CNC-H	CV-4000CNC-H.
Размеры главного блока (Д х Ш х В) [мм]	800х620х1200	800х620х1200
Вертикальное перемещение по оси Z2 [мм]	500	500
Моторизованный стол (ось Y)		Установлен
Наклонный блок (ось а)	Установлен	Установлен
