Ход траверсы

Z2 = 300 мм / 500 мм

Диапазон измерения

X = 200 мм

Z1 = 12 мм [щуп стандартной длины]

Z1 = 24 мм [щуп двойной длины]

Скорость измерения

Измерение шероховатости: 0,02 - 0,2 мм/с Измерение контура:

0,02 - 2 мм/с

Скорость привода

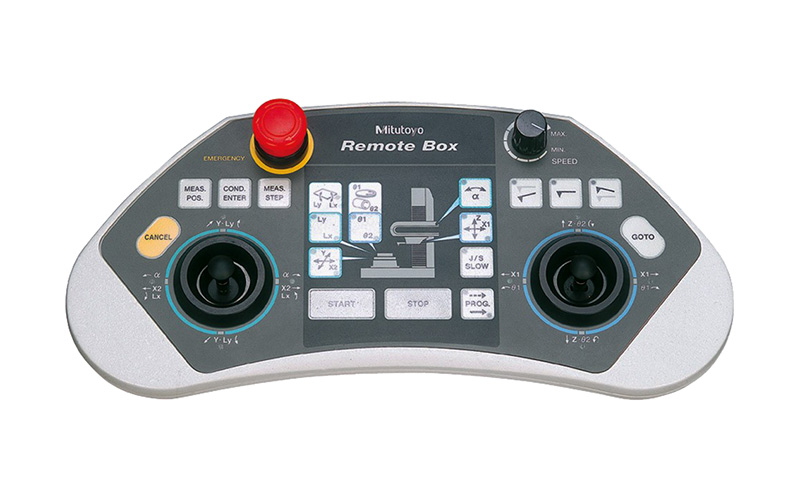

Режим ЧПУ: Макс. 200 мм/с Режим управления джойстиком: 0 - 50 мм/с

Погрешность

CS-5000CNC:

X = (0,3+0,002L) мкм Z1 = (0,3+I0,02HI) мкм CS-H5000CNC:

X = (0,16+0,001L) мкм Z1 = (0,07+I0,02HI) мкм [ L : Длина перемещения (мм) ] [ H : изм. высота от горизонтального положения (мм) ]

Прямолинейность траверсы

CS-5000CNC:

X = (0,1+0,0015L) мкм со стандартным щупом X = (0,2+0,0015L) мкм с щупом двойной длины CS-H5000CNC :

X = (0,05+0,0003L) мкм со стандартным щупом X = (0,1+0,0015L) мкм с щупом двойной длины

Разрешение

X = 0,00625 мкм CS-5000CNC:

Z1 = 0,004 мкм со стандартным щупом Z1 = 0,008 мкм с щупом двойной длины CS-H5000CNC:

Z1 = 0,001 мкм со стандартным щупом Z1 = 0,002 мкм с щупом двойной длины

Программное обеспечение

FORMTRACEPAK

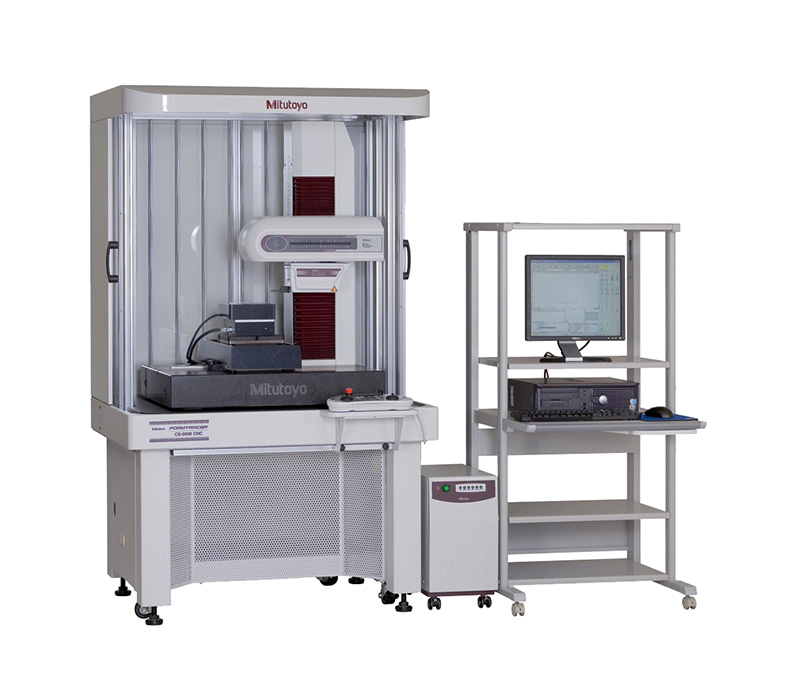

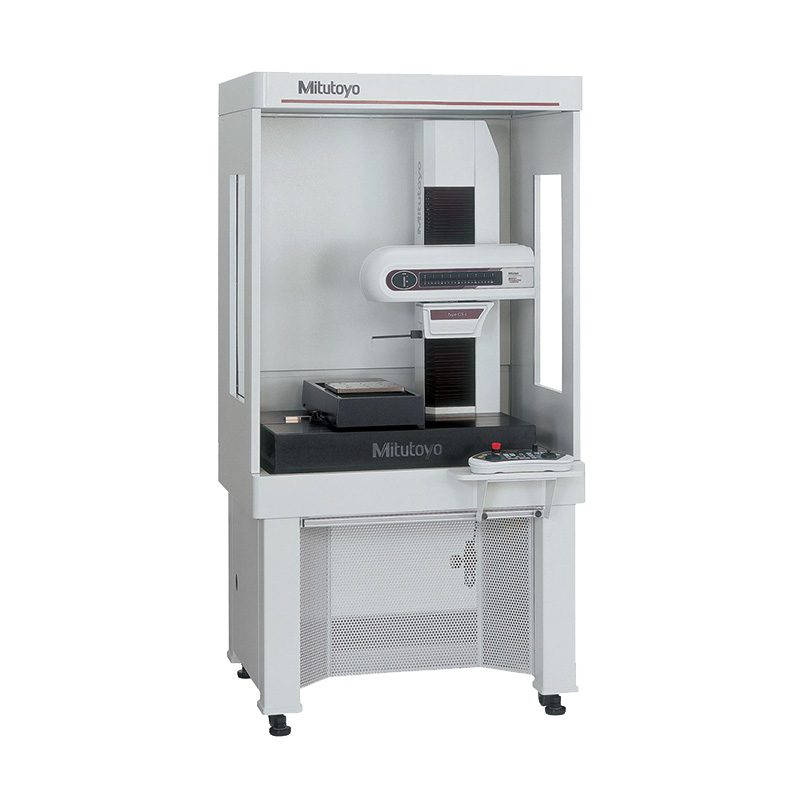

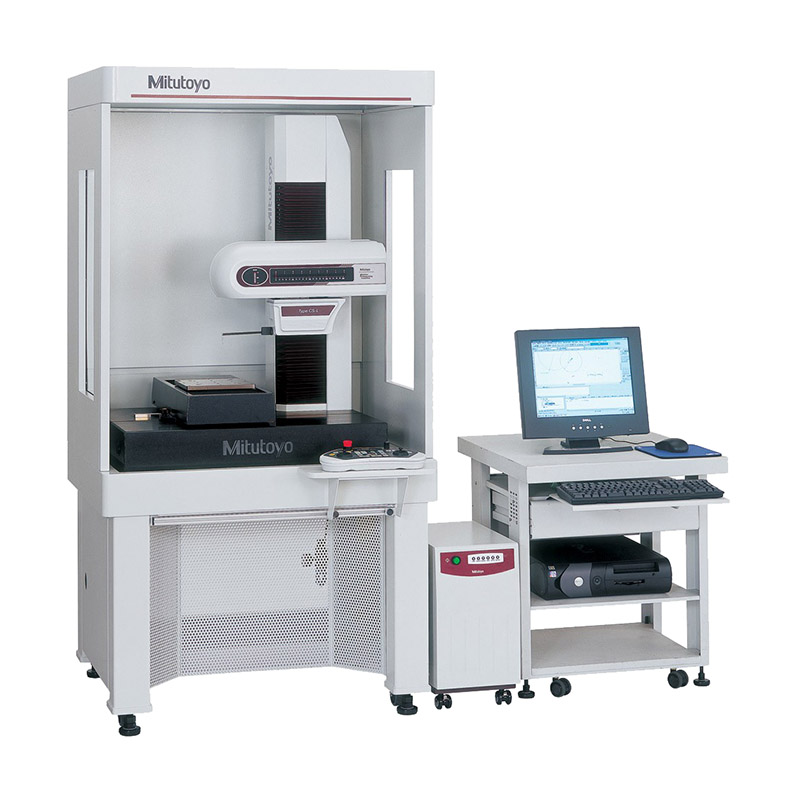

Модель

CS-5000CNC-1S

CS-5000CNC-2S

CS-5000CNC-3S

CS-5000CNC-4S

Вертикальное перемещение по оси Z2 [мм]

300

300

300

300

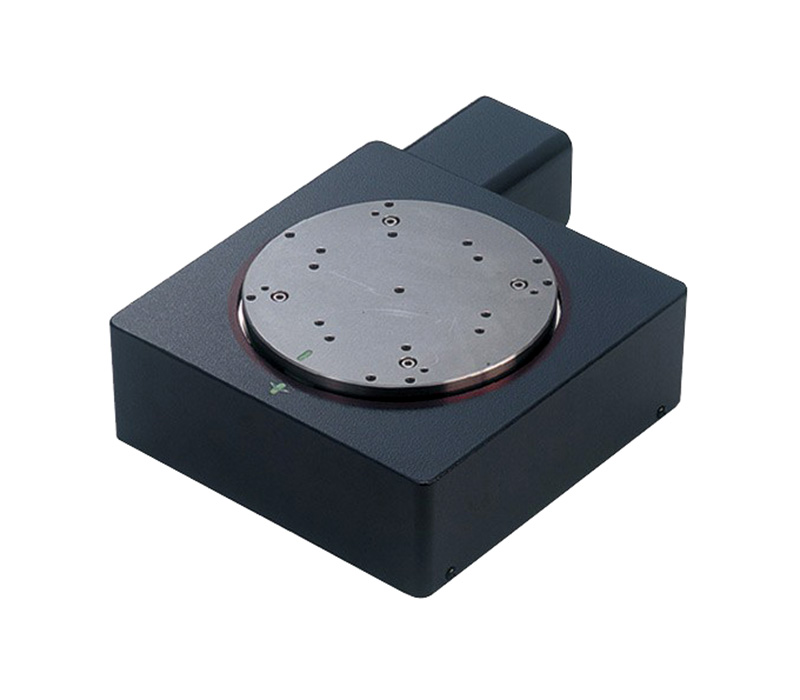

Моторизованный стол (ось Y)

Установлен

Установлен

Наклонный блок (ось а)

Установлен

Установлен

Модель

CS-5000CNC-1H

CS-5000CNC-2H

CS-5000CNC-3H

CS-5000CNC-4H

Вертикальное перемещение по оси Z2 [мм]

500

500

500

500

Моторизованный стол (ось Y)

Установлен

Установлен

Наклонный блок (ось а)

Установлен

Установлен

Модель

CS-H5000CNC-1S

CS-H5000CNC-2S

Вертикальное перемещение по оси Z2 [мм]

300

300

Моторизованный стол (ось Y)

Установлен

Наклонный блок (ось а)
