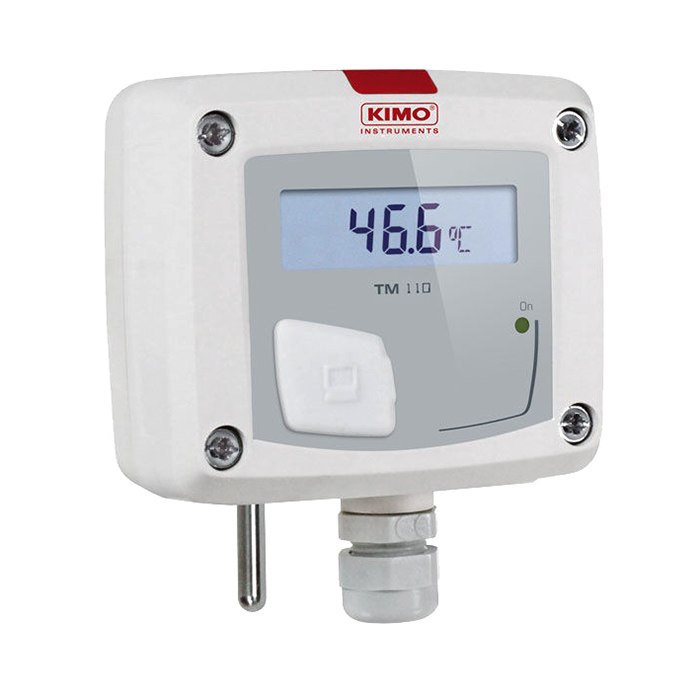

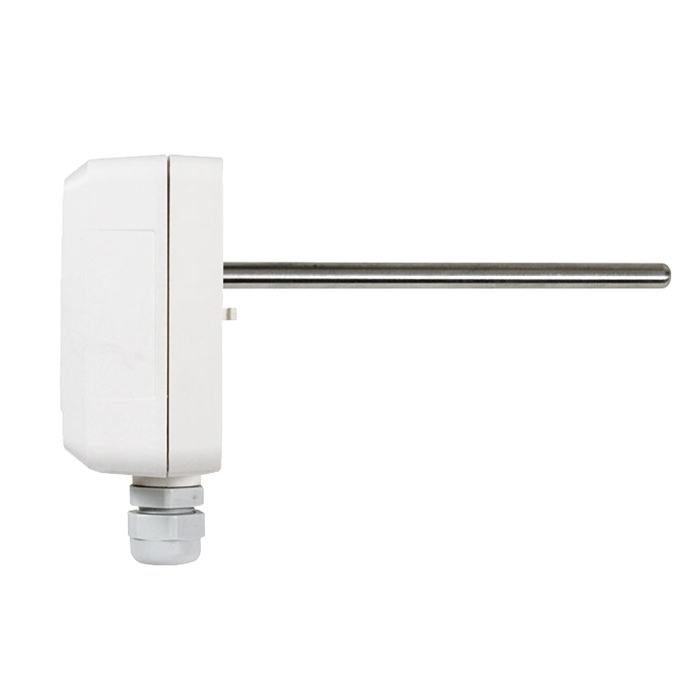

диапазон температур от 0 до 50 °C (модель для наружного применения), от -20 до +80 °C (модель для монтажа в воздуховод) и от -100 до 400 °C (модель с датчиком температуры Pt100 или с клеммной колодкой с NTC (отрицательный температурный коэффициент));
выход 0 до 10 В с внешним питанием 24 В перем./пост. тока (3- или 4-проводное подключение ) или выход 4-20 мА с питанием от контура и напряжением питания от 16 до 30 В пост. тока (2-проводное подключение);
корпус из пластика ABS V0 со степенью защиты IP65 модель выносного типа и модель для монтажа в воздуховод) и IP20 (модель для наружного применения), с дисплеем и без дисплея;
простая система монтажа методом «1/4 оборота» с настенной панелью;
корпус с упрощенной системой монтажа.
ОПЦИИ И ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
KIAL-100A: источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе;
LCC-S: программное обеспечение для настройки датчика и кабель USB;
датчик типа Pt100 с 2- или 3-проводным подключением или зонд с отрицательным температурным коэффициентом (NTC) из нержавеющей стали для моделей, предназначенных для монтажа в воздуховод или для моделей выносного типа.
Единицы измерения
°C,°F
Диапазо низмерения
От 0 до 50 °C (модель для наружного применения), от -20 до +80 °C (модель для монтажа в воздуховод) и от-100 до+400 °С (модель с датчиком температуры Pt100 или с клеммной колодкой)
Погрешность*
Датчик температуры PT100: ±0,5 % от показаний ±0,5 °C NTC:±0,3°C (от-40°до70°C),±0,5 °C (за пределами диапазона температур от -40 до +70 °C)
Тип датчика
Pt100 или NTC (модель с клеммной колодкой и модель из нержавеющей стали для воздуховодов), NTC (модель для наружного применения и модель для воздуховодов)
Быстродействие
1/e (63%) 5 с (модель для наружного применения), 1/e (63%) 20 с (модель в герметичном исполнении)
Разрешение
0,1°C
Рабочая среда
Воздух и нейтральный газ
Диапазон рабочих температур
О т0 до + 50 °С
Температура хранения
От-10до +70°C
* Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.
Материал: пластик ABS V0 согласно стандарту UL94;
степень защиты:
- модель для монтажа в воздуховод и модель с клеммной колодкой: IP65; - модель для наружного применения: IP20;
дисплей: 10-разрядный ЖК-дисплей;
размеры: 50 x 17 мм;
высота символов: значения: 10 мм; единицы измерения: 5 мм;
кабельный сальник (модель для монтажа в воздуховод и модель с клеммной колодкой): для кабелей с диаметром не более 8 мм;
масса: 162 г;

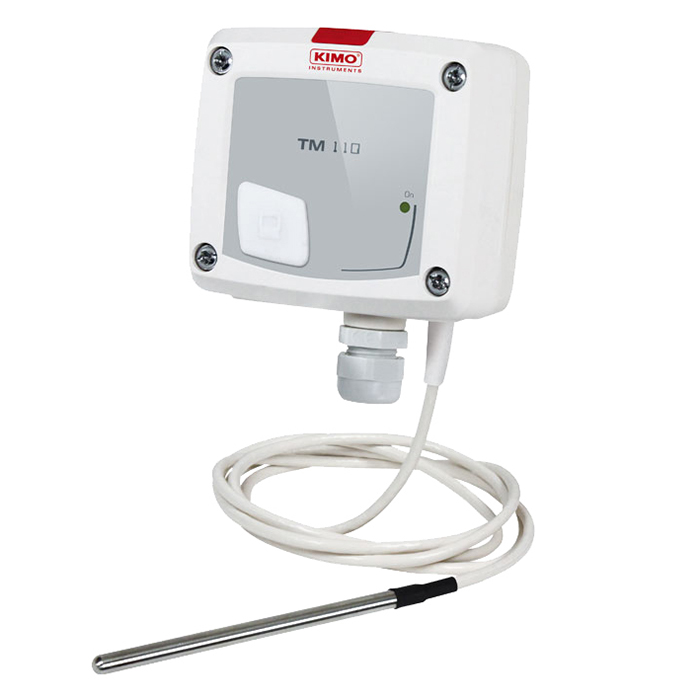

кабель выносного датчика: длина 2 м, диаметр 4,8 мм в изоляции из ПВХ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выход/источник питания
- активный выход 0-10 В или 4-20 мА (напряжение питания 24 В перем./пост. тока ± 10%); 3-, 4-проводное подключение; - пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение; - максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В)
Потребляемая мощность
2 ВА (0-10 В) или макс. 22 мA (4-20 мA)
Электромагнитная совместимость
EN61326
Электрическое соединение
Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
Связь с ПК
Кабель типа mini-Din с разъемом USB от компании Kimo
