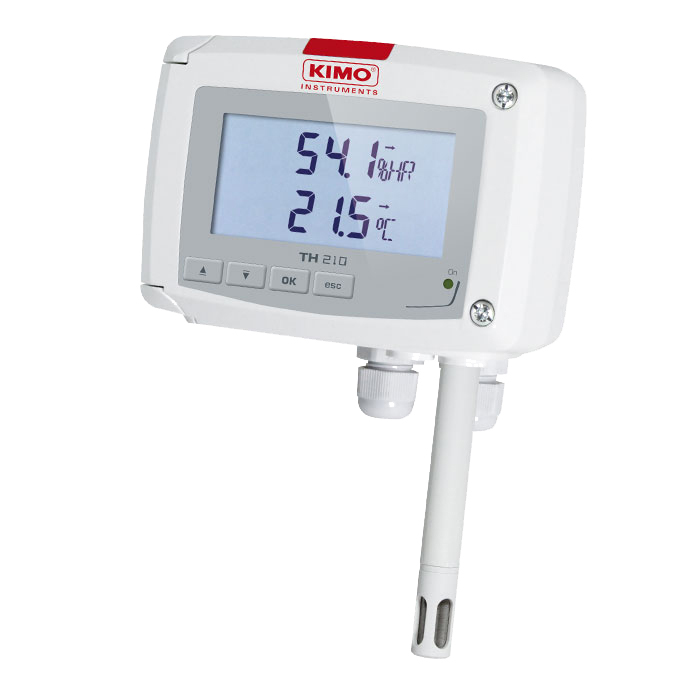

Стационарный датчик Кимо (Kimo) TH 210 предназначен для измерения влажности воздуха и температуры. Датчик Кимо TH 210 способен рассчитывать и передавать данные абсолютной влажности, энтальпии, точки росы. Имеются модели с выносным зондом. Основные свойства датчика влажности и температуры Кимо (Kimo) TH 210: - конфигурируемые диапазоны измерений от 5 до 95% отн. влажн. и от -40 до +180 °С (в g type зависимости от типа зонда);
- функции: относительная и абсолютная влажность, точка росы, сухая и влажная температура, энтальпия;
- зонд из нержавеющей стали или поликарбоната;
- 4-проводной аналоговый выход 0 - 5/10 В или 0/4 - 20 мА;
- источник питания напряжением 24 В перем./пост. тока или 115/230 В перем. тока;
- индикатор тенденции;
- корпус из пластика ABSV0, степень защиты МР 65, с дисплеем или без него;
- установка с помощью системы «1/4 оборота» с настенной пластиной.
Опции и вспомогательные принадлежности для датчика Кимо (Kimo) TH 210: - LCC-S: программное обеспечение конфигурирования с USB-кабелем;
- Скользящие фитинги;
- Соединительные фитинги;
- Кабельные уплотнения;
- Защитные наконечники;
- Настенный опорный кронштейн для удаления зонда влажности.
Характеристики Кимо (Kimo) TH 210 | Значения | Диапазон измерения гигростата: - отн. влажность - температура: - негерметичная модель, - модель с выносным зондом из поликарбоната - модель с выносным зондом из нержавеющей стали | от 5 до 95% отн. влажности от 0 до +50 °С от -20 до +80 °С от -40 до +180 °С | Источник питания | 24 В перем./пост. тока ±10% 115 В перем.тока или 230 Вп ерем. тока ±10%, 50-60 Гц | Выходные сигналы | 2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода) Максимальная нагрузка: 500 Ом (4 - 20 мА) Минимальная нагрузка: 1 кОм (0 - 5/10 В) | Материал | ABS V0 согласно стандарту UL94 | Пылевлагозащита | IP65 | Дисплей | 75 x40 мм, ЖК-дисплей, 19цифр, 2строки | Кабельное уплотнение | для кабелей максимальным диаметром 8 мм | Масса, кг | 0,320 | Гальваническая развязка | Входы и выходы (модели 115В/230 В перем. тока) Выходы (модели 24 В перем./пост. тока) | Потребляемая мощность | 5 ВА | Электромагнитная совместимость | EN61326 | Электрическое соединение | Винтовая клеммная колодка для кабеля площадью сечения 2,5 мм2 | Связь с ПК | Кабель типа mini-Din с разъемом USB от компании Kimo | Окружающая среда | Воздух и нейтральные газы | Условия эксплуатации | Воздух и нейтральные газы | Рабочая температура | от 0 до + 50°C | Температура хранения | от -10 до + 70°0 | Типы наконечников зондов для датчика Kimo TH 210 Номер элемента | EPP2 | EPI25 | EPI100 | EPFI | EPFT | EPH2O2 | Материал наконечника | ПК(1) | Нерж.ст.(2) | Нерж.ст.(2) | Нерж.ст.(2) | ПТФЭ(3) | MnO2(4) | Материал фильтра | Нерж. сталь | Нерж. сталь | Нерж. сталь | Нерж. сталь | ПТФЭ | ПТФЭ | Тип фильтра | Сетчатый | Сетчатый | Сетчатый | Металло керамический | Металло керамический | Металло керамический | Максимальный размер частиц | 25 мк | 25 мк | 100 мк | 10 мк | 50 мк | 50 мк | Максимальная скорость потока воздуха | 25 м/с | 25 м/с | 20 м/с | 30 м/с | 25 м/с | 25 м/с | Максимальная температура | 120 °С | 180 °С | 120 °С | 180 °С | 180 °C | 180 °C | Максимальная относительная влажность | 95% | 95% | 100% | 90% | 90% | 95% | Длина | 30 мм | 30 мм | 30 мм | 30 мм | 30 мм | 33 мм | Применение | Система вентиляции, отопления и кондиционирования воздуха (HVAC) | x | x | | | | | Помещение холодного хранения | | | x | | x | | Промышленность | x | x | x | x | x | | Фармацевтические заводы / Микроэлектроника | x | x | x | x | x | x | Сушка | | | | x | x | | Термоотверждение | | | | x | | | Плавательный бассейн | | | x | | | | Метрологические характеристики датчика влажности и температуры Кимо (Kimo) TH 210 Характеристики | Значения | Измерение температуры | Тип датчика | Pt100 1/3 в соответствии со стандартом DIN IEC751 | Диапазон измерения: - негерметичная модель - модель с выносным зондом из поликарбоната - модель с выносным зондом из нержавеющей стали | от 0 до +50 °С от -20 до +80°С от -40 до +180 °С | Погрешность*: | ±0,3% от показаний ±0,25 °С | Единицы измерения | °C / °F | Время отклика | Т90 = 0,9 секунды при V воздуха = 1 м/с | Разрешение | 0,1°C / 0,1 °F | Окружающая среда | Воздух и нейтральные газы | Измерение влажности | Тип датчика: | емкостной | Диапазон измерения | от 5 до 95% отн. влажн. | Погрешность**: | ±1,5% отн. влажн. (если 15 °C < T < 25 °C) | Дрейф, связанный с температурой | ±0,04 x (T -20)% отн.влажн. (если T <15 °C или T >25°C) | Единицы измерения | % отн. влажн. | Время отклика | <10 секунд (от 10 до 80% отн.влажн, V^ = 2 м/с) | Разрешение | 0,1% отн. влажн. | Неточность заводской регулировки | ±0,88% отн. влажн. | Окружающая среда | Воздух и нейтральные газы | Примечание: * - Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией. ** - Все указанные величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
|
