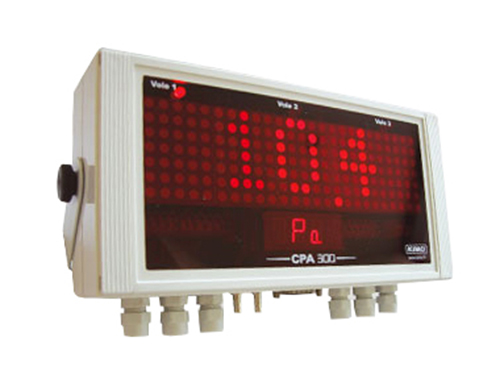

СРА 300 – датчики дифференциального давления с настраиваемым диапазоном измерения от 0/10 Па до -10000/10000 Па с большим экраном.

Функции:

измерение давления;
сменный измерительный датчик (технология SPI);
многонаправленный корпус, изготовленный из пластика ABS V-0 в соответствии с UL 94;
дисплей с одновременным отображением, показывает от 1 до 4 параметров;
диапазон измерения от 0/+10 Па до -10 000/+10 000 Па(в завтсимости от модели);
разрешающая способность передатчика давления 0,1 Па для CPA 301 (дополнительная опция);
настраиваемый промежуточный диапазон и диапазон с нулем по середине шкалы;
функции скорости воздуха и объемного расхода воздуха (опция);
звуковая сигнализация (сирена - 80 дБ);
диагностика на выходе;
2 аналоговых выхода 4-20 мА (4 провода) или 0-10 В, RS 232, 4 6А/230 В перем. тока, реле RCR (для модели Справ. CPA300) 2 6А/230 В перем. тока, реле RCR (для модели Справ. CPA300HV);
простая и быстрая установка с помощью системы "1/4 оборота" с настенной пластиной.

Описание	СРА300
Передатчик давления СРА300	+
Трубки Пито	дополн.
Измерительные пластины Дебимо	дополн.
Скользящие фитинги	дополн.
Соединительная втулка	дополн.
Чистая трубка	дополн.
Монтажные кронштейны	дополн.
Сквозные соединения	дополн.
Патрубки для измерения давления	дополн.

Технические характеристики

Технические характеристики передатчика
Диапазон измерений	см. Технические особенности SPI
Единицы измерения	Па, мм вод.ст., мбар, дюймы вод. ст, мм рт. ст.
Погрешность*	±0,5% показания ± 1 Па (СРА 301/302/303) ±0,5% показания ± 0,8 Па (СРА301 с давлением 0,1 Па (дополнительная опция)) ±0,5% показания ± 10 Па (СРА304)
Сдвиг нуля	отсутствует (см. Калибровка)
Разрешение	1 Па - 0,1 мм водн. ст. - 0,01 мбар- 0,01 дюймы вод. ст - 0,01 мм рт. ст.
Автоматическая установка на ноль	ручная при нажатии кнопки или автоматически (конфигурируемая)
Окружающая среда	Воздух и нейтральные газы
Технические характеристики дисплея и корпуса
Дисплей	электролюминесцентный буквенно-цифровой (75 x 190 мм) защитный экран выполнен из неактиничного красного полиметилметакрилата (ПММА)
1-ая строка (показание измерений)	5 разрядов (точечная матрица 5х7) 50 х 190 мм
2-ая строка (единицы измерения)	4 разрядов (14 сегментов) 13 х 45 мм
Число каналов	от 1 до 4 каналов, поочередно (каждые 3 секунды)
Расположение каналов	с 3 красными СИД
Время отклика	< 1 c
Корпус	Многонаправленный (30°), изготовлен из пластика АВS
Класс защиты	IP63
Класс огнестойкости	V-0 в соответствии с UL94
Размеры	240 х 120 х 60 мм
Соединительная втулка	полиамид для кабелей максимальным Ø 7 мм
Арматура	фитинги с рифлеными штуцерами ø 6,2 мм
Масса	1000 г
Общие характеристики
Источник питания	24 В пост./перем. тока ±10% 115 В перем. тока или 230 В перем. тока ±10%, 50-60 Гц
Выход	2 х 4-20 мА или 0-10 В (4 провода)
Максимальная нагрузка	500 Ом (4-20 мА)
Минимальная нагрузка	1 Ком (0-10 В)
Гальваническое соединение	на выходах
Потребление тока	5 ВА
Реле	для модели справ. № CPA300: 4 6А/230 В перем. тока, реле RCR для модели справ №. CPA300 HV: 2 6А/230 В перем. тока, реле RCR
Световая сигнализация	2 светодиода двух цветов
Звуковая сигнализация	сирена (80 дБ)
Электромагнитная совместимость	EN 61326
Электрическое соединение	винтовая клеммная колодка для кабелей максимальным ø1,5 мм2
Передача данных RS 485	цифровая : система Modbus RTU, настраиваемая скорость обмена данными в диапазоне от 2400 до 115200 бод
Подключение RS 232	цифровое: ASCII, сохраняемый авторским правом протокол
Рбочая температура	от 0 до +50°С
Температура хранения	от -10 до +70°С
Окружающая среда	Воздух и нейтральные газы

** Все указанные величины точности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.

Функции (дополнительная опция)

Модель СРА 300 имеет 2 аналоговых выхода, которые соответствуют первым 2 отображаемым параметрам. СРА 300 может отображать до 4 параметров одновременно, при этом отображаются только последние 2 параметра, они не имеют выхода. Вы можете активировать 1 или 2 выхода и для каждого выхода выбрать между давлением, скоростью воздуха и объемным расходом воздуха (дополнительные функции), указанные ниже:

Функции/Характеристики

Диапазон измерений

Единицы и разрешение

Скоросто воздуха*

от 2 до 100 м/с (в зависимости платы SPI)

0,1 м/с — 0,1 фут/мин

Объемный расход*

от 0 до 100 000 м3/ч (зависит от скорости потока воздуха и размеров воздуховода)

0,1м3/час — 0,1 м3/с

01 л/с — 1 куб. фут/мин

* Разностные зонды (трубки Пито, Демибо и т.п.) продаются отдельно.
