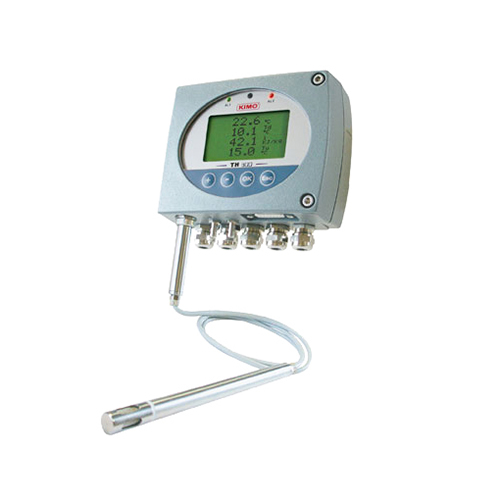

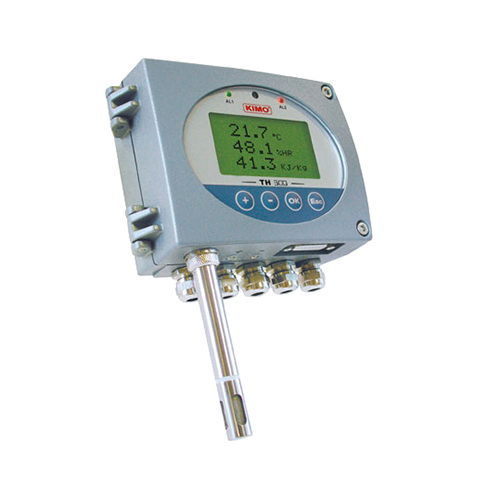

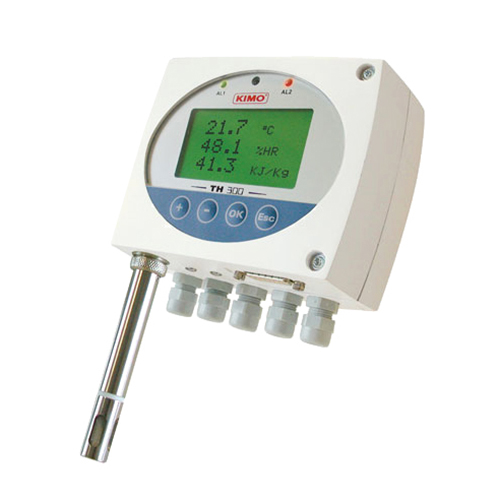

Характеристики Кимо (Kimo) TH 300

Значения

Единицы измерений

% отн. влажности

°С, °F

Диапазон измерений:

- относительная влажность,

- температура (зонд из поликарбоната),

- температура (зонд из нерж. стали),

- точка росы (функция),

- коэффициент увлажнения воздуха (функция),

- энтальпия (функция)

от 0 до 100% отн. влажности

от -20 до +120°С

от -40 до +180°С

от -80 до +180°С

от 2 до 900 г/кг

от 0 до 15 000 кДж/кг

Погрешность

±1,5% отн. влажности (от 3 до 98% отн. влажности и если 15°C<T< 25°C)

±0,3% отн. влажности ±0,25°C

Температурная зависимость

±0,04 х (Е-20)% отн. влажности (если T<15°C или T> 25°C)

Разрешение:

- относительная влажность

- температура

0,1% онт. влажности

0,1°C

Время отклика

<10 с (от 10% отн. влажности до 80% отн. влажности; Vвозд = 2 м/с)

t09 = 9 с для Vair = 1 м/с

Неточность заводской калибровки

0,88% отн. влажности

Тип датчика

емкостной,

Pt100 1/3 согласно стандарту DIN IEC 751

Тип среды

воздух или нейтральные газы (высокая сопротивляемость растворителям)

Корпус Kimo TH 300

изготовлен из пластика ABS или алюминиевый ALU

Дисплей

графический, от 1 до 4 строк разрядов с подсветкой,

изготовлен из ПММА, размеры 70 х 38 мм

Классификация огнестойкости

ABS: V-0 в соответствии с UL94

Степень защиты

IP65

Габаритные размеры, мм

195 х 150 х 70

Соединительная арматура

ALU: никелированная латунь для кабелей с максимальным  ø9 мм

ABS: никелированная латунь для кабелей с максимальным  ø7 мм

Масса датчиков Кимо TH 300, кг:

- корпус из пластика ABS

- корпус из алюминияALU

0,8

1,3

Источник питания

24 В переменного/постоянного тока ±10%
115/230 В перем. тока ±10%, 50-60 Гц

Выходные сигналы

2 аналоговых выхода 4-20 мА или 2 x 0-10 В (4 провода)

2 реле RCR 6A / 230 В перем. ток

RS 232

RS 485 (доп. функция)

Гальваническая развязка

входы и выходы (модели 115/230 В перем. тока),

выходы (модели 24 В перем./пост. тока)

Потребление тока

5 ВА

Индикация датчика Кимо TH 300

цифровая (при наличии дисплея)

световая (2 двухцветных СИД)

звуковая (сирена)

Электромагнитная совместимость

EN61 326

Электрическое соединение

винтовая клеммная колодка для кабелей максимальным ø1,5 мм2

Диапазон рабочих температур:

- датчик Kimo TH 300

- зонд из поликарбоната

- зонд из нерж. стали

от 0 до +50°С

от -20 до +120°С (поликарбонат)

от -40 до +180°С (нержавеющая сталь)

Температура хранения TH 300

от -10 до +70°С

Длина зонда:

- стандартный

- выносной

100 мм

150 или 300 мм

Кабель зонда:

- стандартный

- выносной

ПВХ, ø 4,8 мм, длина 2 м

силикон, ø 4,8 мм, длина 2 м

Гарантийный срок

1 год
