Прибор предназначен для измерения полного светового потока светодиодов по методу "интегрирующей сферы" ("Сферы Ульбрихта"), в млм. Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей. Отличительные особенности: - прямых отечественных аналогов нет;
- простота и удобство в эксплуатации;
- определения значений в режиме реального времени;
- малое энергопотребление;
- доступная цена.
- Измеритель светового потока светодиодов «ТКА-КК1»;
- батарея 6F22 (типоразмер "Крона" 9В);
- руководство по эксплуатации;
- индивидуальная потребительская тара;
- комплект сменных диафрагм диаметров (3, 5, 9) мм.

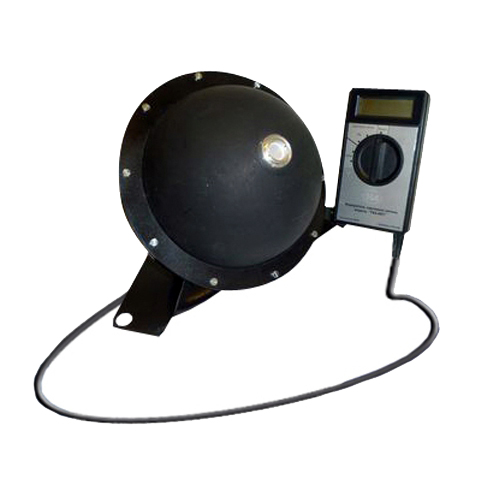

Основные технические данные и характеристики Диапазон измерений светового потока | 1,0 ÷ 200 000 млм | Основная относительная погрешность измерений светового потока | ± 10,0 % | Условия эксплуатации прибора Температура окружающего воздуха | от 0 до +50 °С | Относительная влажность воздуха при температуре окружающего воздуха 25 °С | 65 ± 15 % | Атмосферное давление | 80 ÷ 110 кПа | Габаритные размеры прибора Измерительный блок (не более) | 155 х 77 х 40 мм | Измерительный шар (не более) | 180 х 180 х 180 мм | Диаметр входного окна под светодиод (не более) | 20,0 мм | Масса прибора (не более) | 2,0 кг | Элемент питания - типоразмер батареи «Крона» | 9 В | Конструкция Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является "интегрирующей сферой". В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм. Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96%.
|
