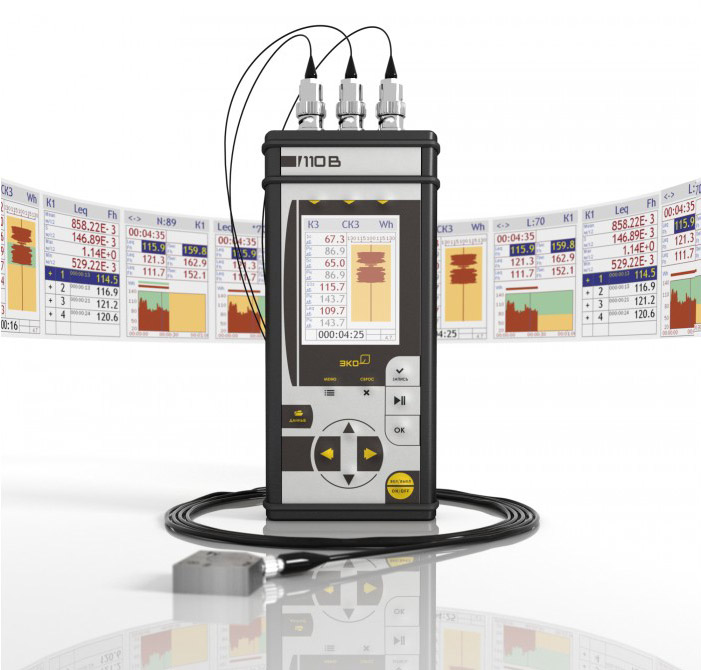

Экофизика-110В. Виброметр-анализатор спектра трехканальный
КАТАЛОГ
по запросу
по запросу
Наличие на складе: уточняйте у менеджера
Производство:
ГосРеестр:
Гарантия: 12 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Экофизика-110В – это трехканальный виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также для исследований вибрационной активности машин. С ноября 2014 года прибор поставляется в исполнении Экофизика-110В (Белая) с расширенными функциональными возможностями.

Отличительные особенности:

  • количество аналоговых каналов: 3;
  • отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой;
  • линейный рабочий диапазон более 100 дБ без переключения усиления;
  • одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для исполнения "Белая");
  • измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц;
  • возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN;
  • измерение процентилей Ln, дозы вибрации и других статистических показателей;

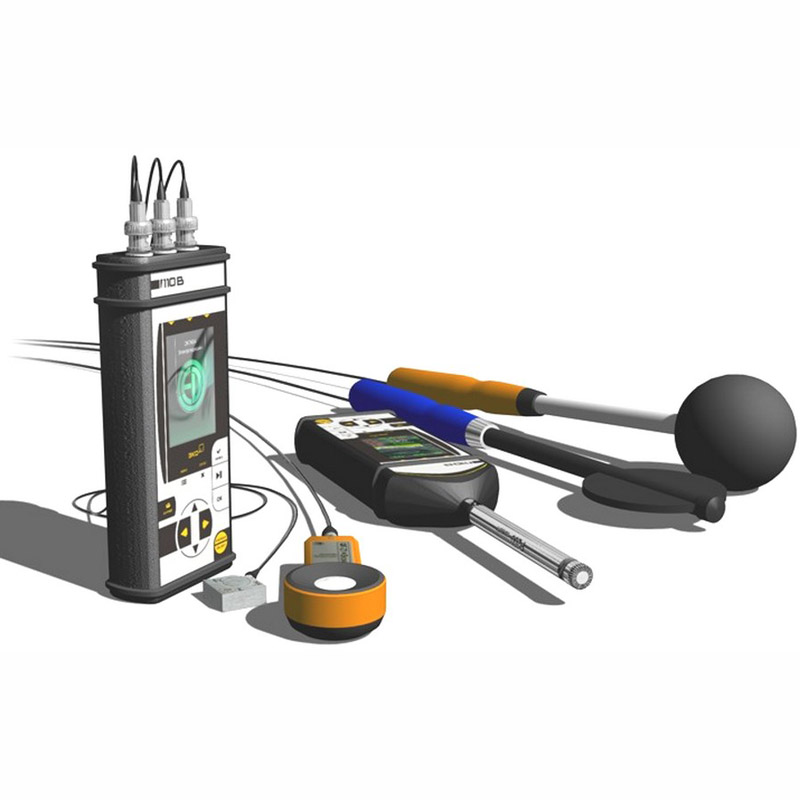

  • расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).
Функциональные возможности:
  • прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.);
  • измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041);
  • измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно;
  • металлический корпус, прочность к внешнему воздействию;
  • автоматическая запись в память результатов измерений и оцифрованных сигналов;
  • режим постобработки записанных сигналов;
  • энергонезависимая память 4 гигабайта;
  • канал телеметрии, дистанционное управление и работа с прибором;
  • подключение цифровых измерительных преобразователей.

Области применения прибора Экофизика-110В:

  • санитарно-гигиеническая оценка вибрации на рабочем месте;
  • санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий;
  • измерение вибрационных характеристик оборудования и строительных конструкций;
  • оценка воздействия вибрации на здания и сооружения;
  • научно-исследовательские и опытно-конструкторские работы.

Расширенные возможности прибора в исполнении Экофизика-110В (Белая):

  • Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
  • Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи теперь  может осуществляться самим прибором без применения компьютера.
  • Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот - рабочий журнал измерений в текстовом формате.
  • 1/3-октавный анализ с экранными коррекциями спектра.
  • БПФ-анализ по трем каналам одновременно.
  • Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • 3-канальный  регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
  • Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.







 Комплект Инженер-110В включает:

  • измерительно-индикаторный блок ЭКОФИЗИКА-110В (Белая) без датчиков,
  • один из наборов измерительных программ "Измерительная виброметрия ЭФБ-110В" или "Санитарная виброметрия ЭФБ-110В",
  • сумку, зарядное устройство, два комплекта аккумуляторов,
  • руководство по эксплуатации и свидетельство о поверке прибора ЭКОФИЗИКА-110В (Белая) в качестве анализатора спектра.

 Виброэксперт-110В:

  • трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,
  • два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В",
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В".

 ВСЕ_РЕЖИМЫ-110В:

  • трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN".

 ВиброАкустика-110В:

  • трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
  • 3-компонентный вибродатчик,
  • сумка,  два комплекта аккумуляторов с зарядным устройством,
  • руководство по эксплуатации с паспортом и свидетельством о поверке,
  • набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В",
  • набор измерительно-программных модулей "Цифровые измерители DIN",
  • цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном (шумомер 1 класса).

Дополнительные принадлежности:

  • Микрофоны и предусилители для изделий серий ОКТАВА и ЭКОФИЗИКА
  • Вибродатчики для изделий серий ОКТАВА и ЭКОФИЗИКА
  • Установочные адаптеры для измерений вибрации
  • Акустические калибраторы для шумомеров серий ОКТАВА и ЭКОФИЗИКА
  • Портативные виброкалибраторы для виброметров серий ОКТАВА и ЭКОФИЗИКА
  • ОКТАФОН. Блок питания микрофонов и антенн
  • П6-70, П6-71. Измерительные антенны
  • Источники звука для измерений звукоизоляции и реверберации

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Технические характеристики прибора Экофизика-110В в качестве виброметра

Удовлетворяемые стандарты, показатели точности

ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004

Режимы измерения виброметра

Общая вибрация, Локальная вибрация

Количество каналов

1-3 (определяется типом и количеством вибродатчиков)

Тип вибропреобразователя

Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)

Измеряемые параметры

Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV - для исполнения "Экофизика-110В (Белая )"

Частотные коррекции общей вибрации (измеряются одновременно)

Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm

Частотные коррекции локальной вибрации (измеряются одновременно)

Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh

Временные характеристики

СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV

Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2

59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)

Для исполнения "Экофизика-110В (Белая )": 54 - 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh)

Пределы основной относительной погрешности измерения виброускорения на опорной частоте

+/-0,3 дБ

Технические характеристики прибора Экофизика-110В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности

Класс1 по МЭК 61260

Наборы фильтров

октавные и 1/3-октавные фильтры

Диапазон частот анализа в реальном времени в режиме
"Общая вибрация"

октавные фильтры 1 Гц - 125 Гц

1/3-октавные фильтры 0,8 Гц - 160 Гц

Диапазон частот анализа в реальном времени в режиме
"Локальная вибрация"

октавные фильтры 8 Гц - 1000 Гц

1/3-октавные фильтры 6,3 Гц - 1250 Гц

Диапазон частот анализа в реальном времени в режиме "1/3-октавный Анализатор"

1/3-октавные фильтры 0,8 - 10000 Гц

Линейный рабочий диапазон октавных фильтров

Общая вибрация: 116 дБ

Локальная вибрация: 105 дБ

Линейный рабочий диапазон 1/3-октавных фильтров

Общая вибрация: 116 дБ

Локальная вибрация: 115 дБ

Анализ-3-EF: 100 дБ

Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)

4,6 В пик-пик

Технические характеристики прибора в качестве анализатора спектра для исполнения "Экофизика-110В (Белая)"

Удовлетворяемые стандарты и показатели точности

Класс1 по ГОСТ Р 8.714-2010
(МЭК 61260)

Наборы фильтров

октавные и 1/3-октавные фильтры

Диапазон частот анализа в реальном времени в режиме
"Общая вибрация ЭФБ-110В"

октавные фильтры 1 Гц - 125 Гц

1/3-октавные фильтры 0,8 Гц - 160 Гц

Диапазон частот анализа в реальном времени в режиме
"Локальная вибрация ЭФБ-110В"

октавные фильтры 8 Гц - 1000 Гц

1/3-октавные фильтры 6,3 Гц - 1250 Гц

Диапазон частот анализа в реальном времени в режиме "1/3-октавный анализатор XYZ"

1/3-октавные фильтры 0,8 - 20 000 Гц

Линейный рабочий диапазон октавных фильтров

Общая вибрация ЭФБ-110В: 130 дБ

Локальная вибрация ЭФБ-110В: 112 дБ

Линейный рабочий диапазон 1/3-октавных фильтров

Общая вибрация ЭФБ-110В: 131 дБ

Локальная вибрация ЭФБ-110В: 117 дБ

1/3-октавный анализатор XYZ: 100 дБ

Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)

4,6 В пик-пик

Технические характеристики узкополосного анализа в режиме "БПФ-анализатор XYZ" для исполнения "Экофизика-110В (Белая)":

  • Количество каналов: 3.
  • Количество точек в окне анализа: 1024.
  • Диапазон анализа (полоса БПФ):  187 Гц,  375 Гц,  750 Гц,  1,5 кГц,  3 кГц,  6 кГц,
    12 кГц, 24 кГц.
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 48000.
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
  • Количество линий БПФ, выводимых на индикатор: 200.
  • Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
  • Диапазон ZOOM: от 4 до 32.
  • Усреднение: линейное, линейное с накоплением.
  • Временное окно: модифицированное Flap-Top (ISO 18431)

Общие технические характеристики прибора Экофизика-110В:

  • Питание прибора
    • Питание прибора осуществляется от комплекта аккумуляторов.
    • Энергопотребление: максимально 500 мА.
    • Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
  •  Габаритные размеры и масса
    • Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
    • Масса (без первичных преобразователей): не более 0,6 кг.
  • Прочие характеристики
    • Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
      • Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
    • Клавиатура: пленочная.
    • Память: >4 Гбайт, энергонезависимая.
    • Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
  • Рабочие условия эксплуатации
    • Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
    • Относительная влажность: до 90 % при +40 гр.С (без конденсата).
    • Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).

Номер в Госреестре: 48433-11 (Беларусь: РБ 03 06 5015 12).



Трехканальный анализатор спектра Экофизика 110В является многофункциональным и надежным устройством. Может быть использован как виброметр. Известно, что повышенный уровень вибрации, воздействующей на человека, может стать причиной развития серьезных заболеваний. Особенно часто с такой проблемой сталкиваются работники производственных предприятий, чья деятельность связана с вибрирующими установками. Вибрация, исходящая от машин, способна наносить ощутимый вред не только людям, но и конструкциям, зданиям и сооружениям. Данная модель станет надежным помощником при проведении оценочных работ уровня вибрации. Прибор отличается наличием сразу трех каналов, по которым возможно одновременное измерение спектров. Поставляется в разных версиях и комплектациях.

Стандартные возможности устройства могут быть значительно расширены при подключении к нему дополнительных цифровых преобразователей.

Экофизика 110В имеет прочный корпус, изготовленный из металла. Полученные результаты автоматически записываются в память. К сохраненным сигналам можно применить режим постобработки. Наличие энергонезависимой объемной памяти и канала телеметрии стало еще одним преимуществом. Устройство может быть использовано для исследования воздействия на человека звука, инфразвука и других процессов. Объектом контроля могут быть не только рабочие места, но и жилые, общественные здания. При разработке и применении модели не используется и не выделяется никаких веществ, опасных для здоровья человека. Эксплуатация полностью безопасна.

Технические характеристики многофункционального измерителя Экофизика 110В определяются выбранным режимом работы. Соответствует современным стандартам, отличается небольшими габаритами и легкостью.
