Радио-система мониторинга Testo Saveris
КАТАЛОГ
по запросу
по запросу
Наличие на складе: уточняйте у менеджера
Производство:
ГосРеестр:
Гарантия: 24 месяца
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

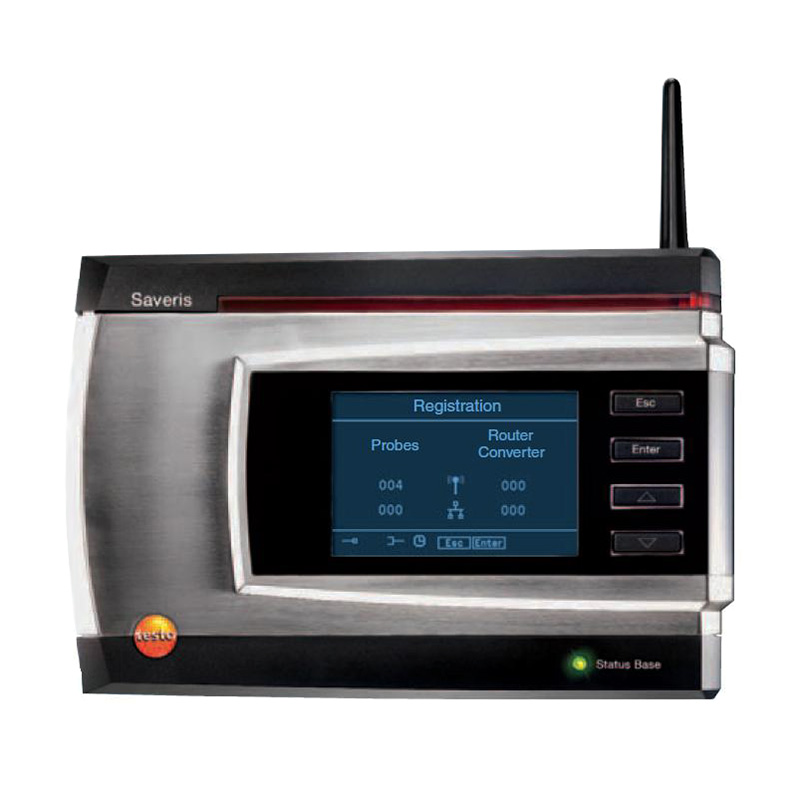

База представляет собой основной компонент системы Testo Saveris. С ее помощью Вы можете сохранить до 40,000 единиц с одного канала без задействования ПК.  Данный объем соответствует проведению измерений в течение одного года с интервалами в 15 минут. Аварийный аккумулятор обеспечивает передачу сигнала и сохранение полученных данных даже в случае перебоев питания. Данные системы и оповещения отображаются на дисплее базы Saveris. Даже при выключенном ПК, в случае превышения предельных значений, система отправляет оповещения посредством светодиодного индикатора, SMS и через релейный выход, к которому подсоединяется сигнальный датчик. База Saveris может поддерживать 150 радиозондов и Ethernet зондов или 254 канала измерений. Подключается к ПК с помощью USB или кабеля Ethernet. Таким образом, база Saveris сочетает в себе универсальность и высокую степень защищенности полученных данных.



Комплектация радио-системы мониторинга Testo Saveris:

  • базовая комплектация (радио-база 2,4 ГГц, 3 радио-зонда NTC без дисплея, блок питания, USB-кабель, программное обеспечение);
  • расширенная комплектация (радио-база 2,4 ГГц с интегрированным GSM-модулем, антенна с магнитной стойкой, 5 радиозондов NTC с дисплеем, маршрутизатор, 2 блока питания для маршрутизатора и базы, USB-кабель для ПК, программное обеспечение).

 Дополнительная комплектация прибора:

  • конвертор Saveris с частотой 2,4 ГГц, V 2.0 преобразование радиосигнала в Ethernet;
  • маршрутизатор Saveris с частотой 2,4 ГГц V 2.0;
  • регистратор влажности с 1% ОВ сенсором и дисплеем Ethernet Saveris H1 E;
  • регистратор влажности с 2% ОВ сенсором и дисплеем Ethernet Saveris H2 E;
  • зонд температуры и влажности Humidity Probe H4E (Диапазон измерений -20 - +70 °C, 0 - 100 % отн.влажн);
  • регистратор температуры с внешним зондом Pt 100 без дисплея Ethernet Saveris Pt E;
  • регистратор температуры с возможностью подключения 4 внешних зондов-термопар, с дисплеем Ethernet Saveris T4 E;
  • зонд Humidity / Temperature Probe 12mm (Диапазон измерений -20 - +70 °C, 0 - 100 %rF);
  • датчик Humidity / Temperature Probe 4 mm (Диапазон измерений 0 - +40 °C 0 - 100 % отн.влажн);
  • регистратор температуры NTC Saveris T1 без дисплея и радио-частотой 2,4 ГГц;
  • регистратор температуры внутренний + внешний NTC Saveris T2 без дисплея с радио-частотой 2,4 ГГц;
  • регистратор температуры NTC Saveris T1 D с дисплеем и радио-частотой 2,4 ГГц;
  • регистратор температуры внутренний + внешний NTC Saveris T2 D без дисплея и радио-частотой 2,4 ГГц;
  • регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 без дисплея;
  • регистратор влажности со внутренним 3% ОВ сенсором Saveris H3 D с дисплеем;
  • регистратор температуры с внешним зондом Pt 100 Saveris Pt D с дисплеем;
  • регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 без дисплея;
  • регистратор температуры с возможностью подключения 2 внешних зондов термопар Saveris T3 D с дисплеем;
  • точный погружной/проникающий зонд IP 67 и кабелем длиной 6 м (диапазон измерений -35 - +80 °C);
  • водонепроницаемый погружной/проникающий зонд (-50 - +150 °C);
  • пищевой зонд NTC из нержавеющей стали IP65 и кабелем с полиуретановым покрытием (-50 - +150 °C);
  • регистратор температуры с внешним зондом Pt 100 без дисплея;
  • зонд-обкрутка NTC для труб с липучкой Велкро для труб диаметром макс. 75 мм (-50 - +70 °С);
  • адаптер для программирования (для мини-DIN к USB) для зонда Ethernet и конвертора (необходимый в случае отсутствия DHCP сервера).


Технические характеристики системы мониторинга Testo Saveris

Память на один канал данных

40 000 значений

Общий объем памяти базы

10 160 000 значений

Габаритные размеры

225 x 150 x 49 мм

Приблизительный вес

1510 г

Класс защиты корпуса

IP42

Материал корпуса

Отлитый под давлением цинк / пластик

Диапазон поддерживаемых радиочастот

868 МГц – 2,4 ГГц

Тип питания

блок питания 6,3 В DC

винтовые клеммы 24 В AC/DC

Потребляемая мощность

До 4 ватт

Тип аккумулятора

Li-ion

Диапазон рабочих температур

-10 - +50 °C

Диапазон температур хранения

-40 - +85 °C

Тип дисплея

графический

Поддерживаемые интерфейсы

USB, радио, Ethernet

Количество подсоединяемых зондов:

Через радио-интерфейс напрямую

Через радио-маршрутизатор или конвертер



15

150

Максимальное количество каналов

254

Реле модуля оповещения

Максимальное значение 1 A, 30 Вт, 60/25 В DC/AC, замкнутый или разомкнутый контакт

Тип GSM-модуля (если поддерживается)

850 / 900 / 1800 / 1900 MHz

Характеристики NTC-зондов

Радио

Saveris T1 (радиозонд с внутренним NTC-сенсором)

Saveris T2 (радиозонд с подключением для внешнего зонда и внутренним NTC-сенсором, дверной контакт)

Saveris T3 (двуканальный радиозонд с 2 подключениями зондов термопар)

Saveris Pt (радиозонд с 1 подключение внешнего зонда типа Pt 100)

Внутренний сенсор

Тип зонда

NTC

NTC

TC

Pt

Диапазон измерений

-30 - +50 °C

-

-

Погрешность

±0,4 °C (-25 - +50 °C)

±0,8 °C (остат. диапазон)

-

-

Разрешение

0,1 °C

-

-

Внешний зонд

Тип зонда

-

NTC

Термопара типа К

Термопара типа J

Зонд типа Pt

Диапазон измерений

-

-50 - +150 °C

+195 - +1350 °C

-100 - +750 °C

-200 - +600 °C

Термопара типа Т

Термопара типа S

-200 - +400 °C

0 - +1760 °C

Погрешность

-

±0,2 °C (-25 - +70 °C)

±0,4 °C (остат. диапазон)

±0,5 °C или 0,5% знач. изм.

при 25 °C

±0,1 °C (0 - +60 °C)

±0,2 °C (-100 - +200 °C)

±0,5 °C (остат. диапазон)

Разрешение

-

0,1 °C

0,1 °C / термоп. типа S 1 °C

0,01 °C

Подключение

-

кабель NTC с мини-разъемом

DIN, в комплект входит кабель

подключения дверного

контакта длиной 1,80 м

2 кабеля с разъемом для

зондов термопар,

макс.разность потенциала 2 В

1 зонд типа Pt100 с мини -

разъемом DIN

Размеры корпуса

80 x 85 x 38 мм

Вес

Около 240 г

Тип аккумулятора,

ресурс

4 аккумулятора AA, ресурс аккумулятора при +25 °C составляет 3 года; при применении в морозильных системах - 3 года с фото-литиевыми аккумуляторами L91Energizer

Материал корпуса

Пластик

Класс защиты корпуса

IP68

IP54

IP68

Радио-частота

2,4 ГГц

Интервал измерений

Стандарт -15 мин, возможность установки 1-мин. интервала на протяжении 24 ч.

Соответствие стандартам

DIN EN 12830

-

-

Диапазон рабочих температур

-35 - +50 °C

-20 - +50 °C

Диапазон температур хранения

-40 - +55 °C

Тип дисплея

2-строчный, 7-сегментный, букво-цифровой LCD дисплей

Протяженность сигнала

Около 100 м в свободном пространстве при частоте 2,4 ГГц

Характеристики внешних Ethernet-зондов

Ethernet

Saveris T1E (подключение одного внешнего NTC-зонда)

Saveris T4 E (четырехканальный зонд с возможностью подключения 4 внешних зондов-термопар)

Saveris Pt E 9внешний зонд для подключения внешнего зонда типа Pt 100)

Тип зонда

NTC

Термопара тип К

Термопара тип J

Pt 100

Диапазон измерений



-195 - +1350 °C

-100 - +750 °C

-200 - +600 °C

Термопара тип T

Термопара тип S

-200 - +400 °C

0 - +1760 °C

Погрешность устройства

±0,2 °C (-25 - +70 °C)

±0,4 °C (оставшийся диапазон)

±0,5 °C или 0,5% знач. изм.

при 25 °C

±0,1 °C (0 - +60 °C)

±0,2 °C (-100 - +200 °C)

±0,5 °C (остат.диапазон)

Разрешение

0,1 °C

0,1 °C / термоп. типа S 1 °C

0,01 °C

Подключение

1 x NTC через мини DIN разъем

4 TC через разъем TC, макс. разность потенциалов 50 В

1 Pt100 через мини-разъем DIN

Mini-DIN сервисный разъем

Размеры корпуса

Около 85 x 100 x 38 мм

Вес

220 г

Тип питания

блок питания 6,3 В пост. тока; или разъемн./винтов. клеммы 24 V перем./пост.тока

Буферная батарея

Li-Ion

Материал корпуса

Пластик

Класс защиты

IP54

Частота измерений

от 2 сек до 24 ч

Диапазон рабочих температур

-20 - +60 °C

Диапазон температур хранения

-40 - +60 °C

Расход энергии

PoE Class 0 (стандартно 3 W)

Тип дисплея

2-строчный; 7-сегментный буквенно-цифровой LCD дисплей

Характеристики комбинированных (внешний и внутренний сенсор) Ethernet-зондов

Ethernet

Saveris H1E (Зонд влажности/температуры

Ethernet (1%))

Saveris H2E (Зонд влажности/температуры

Ethernet (2%))

Saveris H4E (Ethernet зонд для подключения

внешнего зонда влажности/температуры)

Saveris U1E (Ethernet-конвертор сигнала с

возможностью подключения внешнего

зонда с выходным аналоговым сигналом

0-10 В или 4-20 мА)

Тип зонда

-

-

-

1 канал: вход ток/напряжение

Диапазон измерений

-

-

-

2-проводной: 4 дo 20 мА, 4-проводной: 0/4 дo 20

мА, 0 дo 1/5/10 В, Нагрузка: макс. 160 Вт при 24

В пост. тока

Погрешность устройства

-

-

-

Ток ±0,03 мА / 0,75 μA

Напряжение 0 - 1 В ±1,5 мВ/39 μV

Напряжение 0 - 5 В ±7,5 мВ / 0,17 мВ

Напряжение 0 - 10 В ±15 мВ / 0,34 мВ

±0,02% от изм.зн./K при отклонении от

температуры окр.среды 22 °C

Разрешение

-

-

-

-

Внешний зонд

Тип зонда

NTC

Сенсор влажности

NTC

Сенсор влажности

NTC

Сенсор влажности

-

Диапазон измерений

-20 - +70 °C

0 - 100 % ОВ*

-20 - +70 °C

0 - 100 % ОВ*

-20 - +70 °C

0 - 100 % ОВ*

-

Погрешность устройства

±0,2 °C (0 - +30 °C)

±0,5 °C (остат.

диапазон)

до 90% ОВ: ±(1% ОВ

+0,7% знач.изм.) при

+25 °C; > 90 %ОВ:

±(1,4% ОВ +0,7 %

изнач.изм.) при +25 °C

±0,2 °C (0 - +30 °C)

±0,5 °C (остат.

диапазон)

до 90% ОВ: ±(1% ОВ

+0,7% знач.изм.) при

+25 °C; > 90 %ОВ:

±(1,4% ОВ +0,7 %

изнач.изм.) при +25 °C

±0,2 °C (0 - +30 °C)

±0,5 °C (остат.

диапазон)

до 90% ОВ: ±(1% ОВ

+0,7% знач.изм.) при

+25 °C; > 90 %ОВ:

±(1,4% ОВ +0,7 %

изнач.изм.) при +25 °C

-

Разрешение

0,1 °C

0,1% / 0,1 °C тд

0,1 °C

0,1% / 0,1 °C тд

0,1 °C

0,1% / 0,1 °C тд

-

Подключение

1 x внешний для подключения зонда

влажности разъем мини DIN

1 x 2- или 4-проводное

ток/напряжение

Mini-DIN сервисный интерфейс для внешнего подключения

Размеры корпуса

85 x 100 x 38 мм

Вес зонда

230 г

254 г

240 г

Тип питания

блок питания 6,3 В пост.тока; или разъемн./винтов. клеммы 24 V перем./пост.тока

Тип буферной батареи

Li-Ion

Материал корпуса

Пластик

Класс защиты корпуса

IP54

Частота измерений

Регулируемая, от 2 сек до 24 часов

Диапазон рабочих температур

-20 - +60 °C

Диапазон температур хранения

-40 - +60 °C

Расход энергии

PoE Class 0 (стандартно 3 W)

Тип дисплея

2-строчный; 7-сегментный буквенно-цифровой LCD дисплей

Нет дисплея

Технические характеристики принадлежностей для радио-базы

Тип принадлежности

Маршрутизатор

Конвертер

Габариты

85 x 100 x 38 мм

85 x 100 x 35 мм

Вес

180 г

190 г

Тип питания

блок питания 6,3В пер.тока; или

разъемы/ клеммы 24 В

пост./пер.тока,

потребл.мощность < 0.5 Вт

блок питания 6,3В пер.тока; или

разъемы/ клеммы 24 В

пост./пер.тока,

потребл.мощность < 2 Вт

Диапазон рабочих температур

-20 - +50 °C

Диапазон температур хранения

-40 - +85 °C

Материал корпуса

Пластик

Класс защиты корпуса

IP54

Интерфейс

Радио

Радио, Ethernet

Количество подключаемых радио-зондов

5

15

Система Testo Saveris TM внесена в Государственный Реестр Средств Измерений РФ.



Рассмотрим подробнее систему мониторинга данных Testo Saveris. Важнейшим компонентом системы является конвертор. При его подключении к специальному разъему Ethernet происходит преобразование сигналов, полученных с радиозондов, в сигналы Ethernet. Еще одним немаловажным компонентом системы являются радиозонды. Существует много их версий, различающихся по типу используемого сенсора и виду контролируемой величины. Именно их применение делает рассматриваемое устройство универсальным и подходящим для контроля самых разных характеристик. Кроме этого, современные зондирующие элементы могут быть оснащены дисплеем, на котором отображаются полученные данные, уровень остаточной батареи, качество соединения и другие данные. Нельзя не сказать о маршрутизаторе. Он определяет качество передаваемых импульсов, улучшает его, увеличивает радиус действия. Его роль сложно переоценить при работе в трудных условиях.

Testo Saveris применяется совместно со специализированным ПО. Оно сделает работу комфортной. ПО может быть приобретено в нескольких вариантах в зависимости от стоящих перед специалистом задач.

Регистрация влажности и температуры является важной задачей, которая сохраняет свою актуальность на производстве, при контроле окружающей среды и т.д. Представленная модель чрезвычайно проста в эксплуатации и была разработана специально для оперативной и достоверной регистрации. Полученные данные сохраняются и документируются. Обратите внимание на дополнительные возможности. Например, наличие сигнальных оповещений о превышении заданных значений.

Представленная модель обладает гибкой системой настройки и идеально подходит для комплексных работ. Testo Saveris находит применение во многих областях промышленности.
