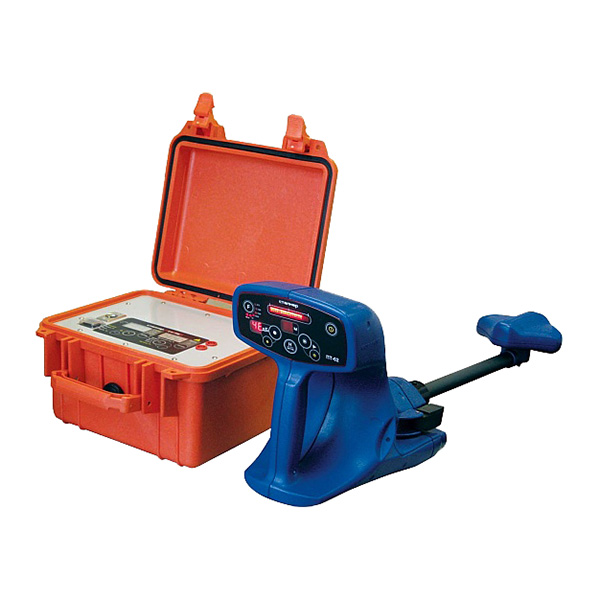

Снят с производства. Аналог Сталкер 75-12 Комплект Сталкер 75-02М предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. Общие особенности комплекта Сталкер 75-02М: - высокая скорость фильтрации;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- частота 50 Гц позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
- датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
- бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
- оптическая и звуковая индикация;
- питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
- встроенное зарядное устройство;
- защита встроенного аккумулятора от избыточного разряда;
- влагозащищенный, ударопрочный корпус (IP42).

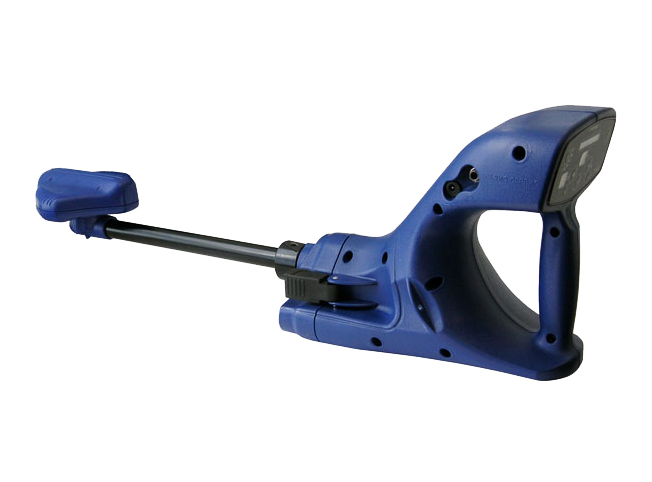

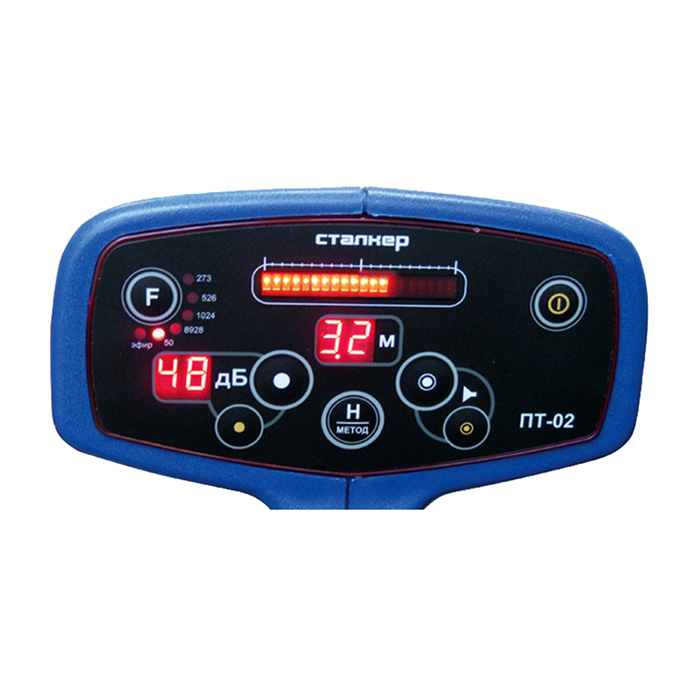

Особенности приёмника ПТ-02М: - точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо";
- непосредственное измерение глубины залегания;
- направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ);
- используя пассивную частоту 50 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов;
- большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

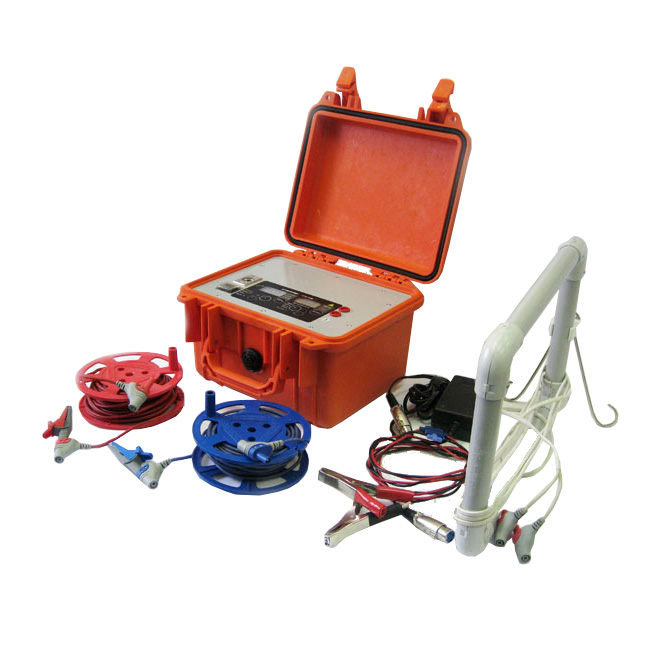

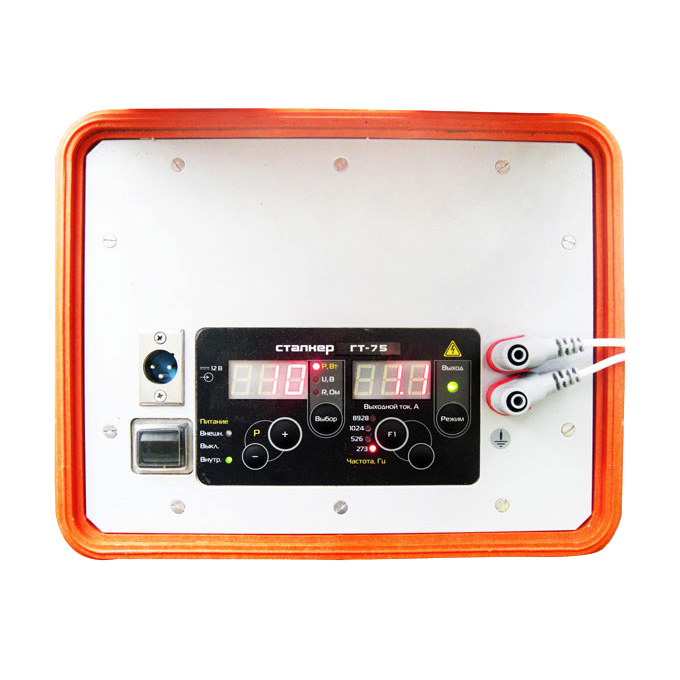

Особенности генератора ГТ-75: - максимальная выходная мощность 75 Вт;
- ступенчатая регулировка мощности;
- синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
- индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация;
- автоматическое согласование генератора с нагрузкой;
- питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
- индикация степени разряда аккумуляторов;
- встроенное зарядное устройство;
- защита встроенного аккумулятора от избыточного разряда;
- влагозащищенный, ударопрочный корпус IP44.
| Наименование | Количество | | Приёмник «Сталкер» ПТ-02М РАПМ.464333.001 | 1 | | Телефоны головные РЛПА.468627.001 | 1 | | Блок питания БПН-А 12-0,5 ЭКМЮ.436230.001 ТУ | 1 | | Батарейный отсек 5*АА РАПМ.436244.003 | 1 | | Ремешок нашейный | 1 | | Руководство по эксплуатации РАПМ.464333.001 РЭ | 1 | | Сумка приёмника | 1 | | Упаковка РАПМ.323229.002 (при отдельной поставке приёмника) | 1 | | Адаптер для датчиков приемника** | 1* | | Мини-датчик МД-01 РЛПА.411519.001 | 1* | | Датчик контроля изоляции ДКИ-02 РАПМ.411129.001 | 1* | * По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
Технические характеристики приёмника ПТ-02М | Параметр | Значения | | Рабочие частоты, Гц | 273, 526, 1024, 8928 | | Пассивные частоты, Гц | 50 | | Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
- по уровню минус 3 дБ
- по уровню минус 60 дБ |
9
24
| | Полоса пропускания для режима "эфир" | от 48 Гц до 10 кГц | | Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ | 0,5 | | Динамический диапазон входных сигналов, дБ | 100 | | Ослабление сигнала переменного тока частотой 50 Гц, дБ | 80 | | Определение глубины залегания трассы, м | до 10 | | Погрешность показаний глубины залегания трассы, %, не более | 5 | | Габаритные размеры, мм, не более | 675х245х170 | | Масса, кг, не более | 2.3 | | Диапазон рабочих температур, °С | от -30 до +55 | Технические характеристики генератора ГТ-75 | Параметр | Значения | | Рабочие частоты*, Гц | 273, 526, 1024, 8928 | | Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 | | Диапазон напряжений питания от источника постоянного тока, В | от 10,5 до 14 | | Сила тока, потребляемая от источника постоянного тока, А | не более 10 | | Габаритные размеры, мм, не более | 275х250х180 | | Диапазон рабочих температур, °С | от -30 до +55 | * По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.
|
Трассопоисковый комплекс Сталкер 75-02М определит места расположения различных подземных коммуникаций, зафиксирует длину, на которой они залегают, детально исследует объект контроля и выявит все имеющиеся повреждения изоляции. При этом объектом исследования могут стать как трубопроводы, так и кабели. Это идеальный инструмент для обнаружения скрытых коммуникаций, расположенных на глубине до 10м под землей. В ходе работы оператор имеет возможность регулировать выходную мощность генератора, использовать широкий спектр дополнительных приспособлений. Например, клещи и различные типы датчиков. Все это обеспечивает высокое качество диагностики и позволяет существенно расширить область применения комплекса. Сталкер 75-02М включает в себя генератор и приемник. Это не все устройства, которые могут быть задействованы в ходе поисковых работ, однако именно они являются ключевыми в данном комплексе. Каждый из элементов обладает своими достоинствами, и мы остановимся подробнее на некоторых из них. Генератор выгодно отличается наличием сразу нескольких режимов работы, оснащен встроенным зарядным устройством, имеет прочной корпус, обеспечивающий эффективную защиту от неблагоприятного внешнего воздействия. Приемник характеризуется большой скоростью фильтрации, наличием сразу нескольких видов индикаций и имеет не менее надежное исполнение, чем генератор. Сталкер 75-02М в целом, безусловно, обеспечит комплексный и достоверный неразрушающий контроль, в результате которого специалист с высокой долей вероятности выявит скрытые под землей коммуникации, детально исследует их состояние и оперативно обнаружит имеющиеся дефекты. Отечественный трасспоисковый комплекс Сталкер 75-02М хорошо зарекомендовал себя на рынке и активно применяется при проведении земляных, строительных и других видов работ. |
|
|
