Назначение:

• дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа "стена в грунте", барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой;
• дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105.

Основные преимущества:

• завершенность и компактность системы контроля свай и фундаментов;
• подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал;
• инкрементные датчики положения преобразователей в каналах (энкодеры);
• кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля;
• специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2;
• автоматическая стабилизация положения метки первого вступления;
• визуализация принимаемых А-сигналов с режимом осциллографа;
• оперативная оценка качества буронабивных свай.

Основные функции:

• измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи;
• измерение положения преобразователей в каналах по поверхности сваи;
• формирование результата по автоматически выполняемой серии из 5 измерений;
• до 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов);
• специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи;
• стандартное использование прибора ПУЛЬСАР-2.2:

 – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
 – возможность ввода до 30 градуировочных характеристик пользователя;
 – определение глубины трещин по Российскому и Английскому методам;
 – вычисление плотности, модуля упругости и звукового индекса материалов;
 – сервисная компьютерная программа, USB интерфейс;

• русский и английский язык меню и текстовых сообщений.

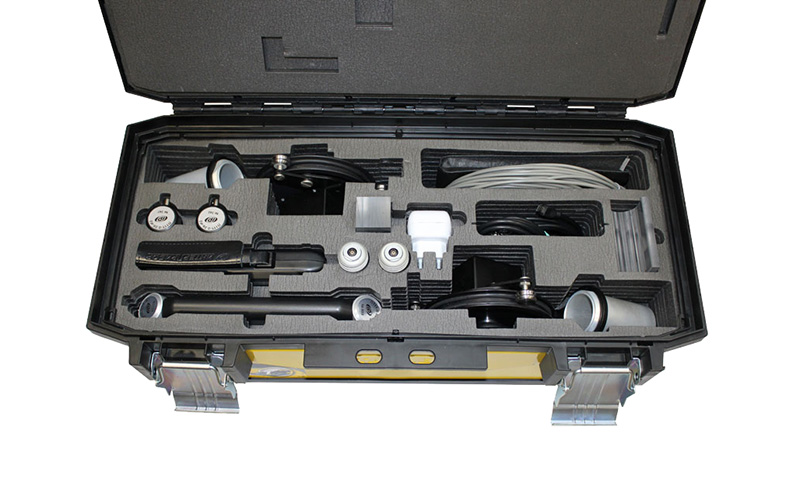

• Прибор ПУЛЬСАР-2.2 версия 3 в составе:

 – электронный блок, чехол;

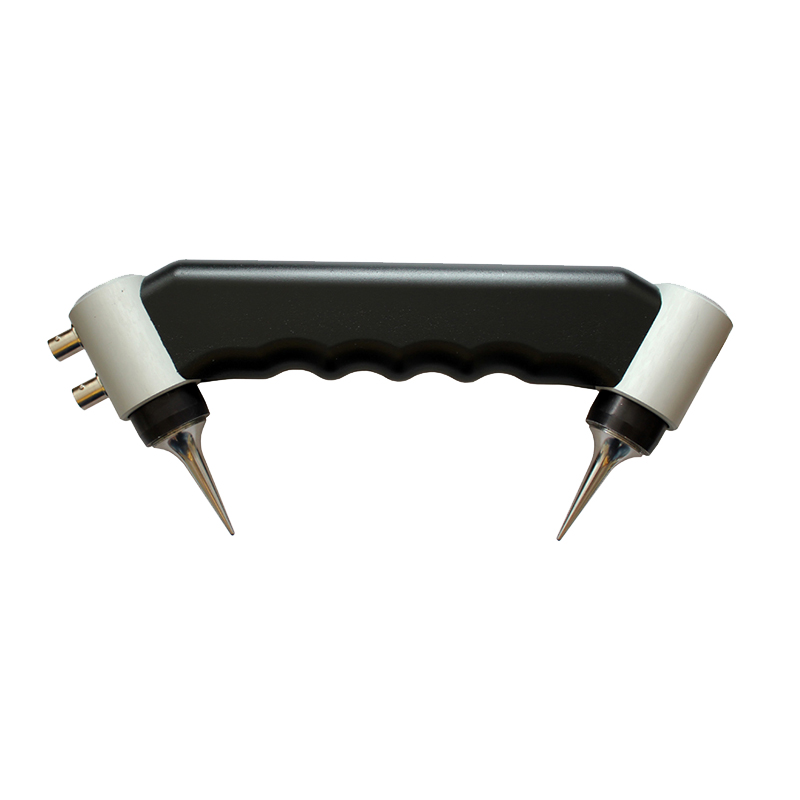

 – датчик поверхностного прозвучивания;
 – комплект датчиков сквозного прозвучивания (2 шт.);
 – комплект кабелей 1,5м. - 2 шт.;
 – контрольный образец-призма;
 – аккумуляторы, зарядное устройство;
 – сервисная программа на CD, кабель USB;
 – руководство по эксплуатации;
 – свидетельство о Госповерке;

• преобразователи для контроля свай П111-0.06-И6 - 2 шт.;
• контрольный образец радиальный;

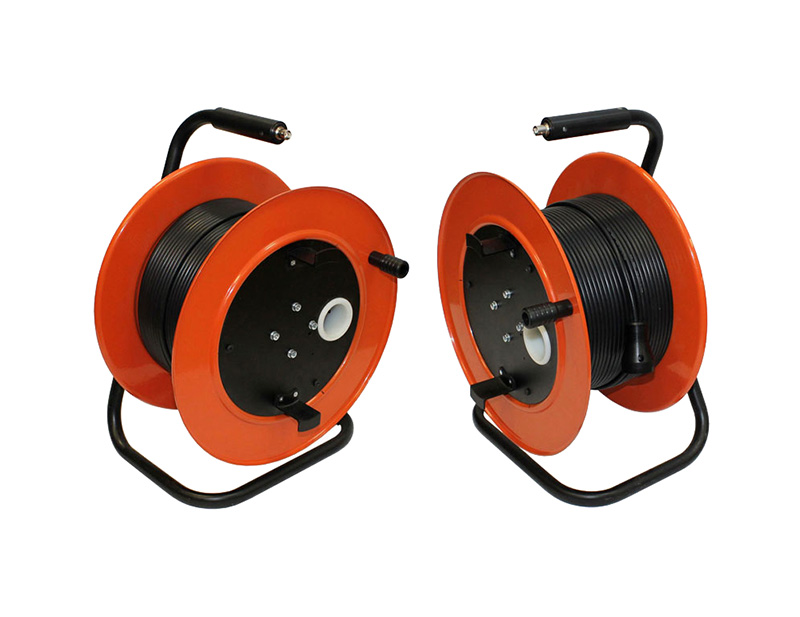

• барабаны с кабелем по 50м - 2 шт.;
• датчики положения (энкодеры) - 2 шт.;
• сервисная программа для свайного применения;

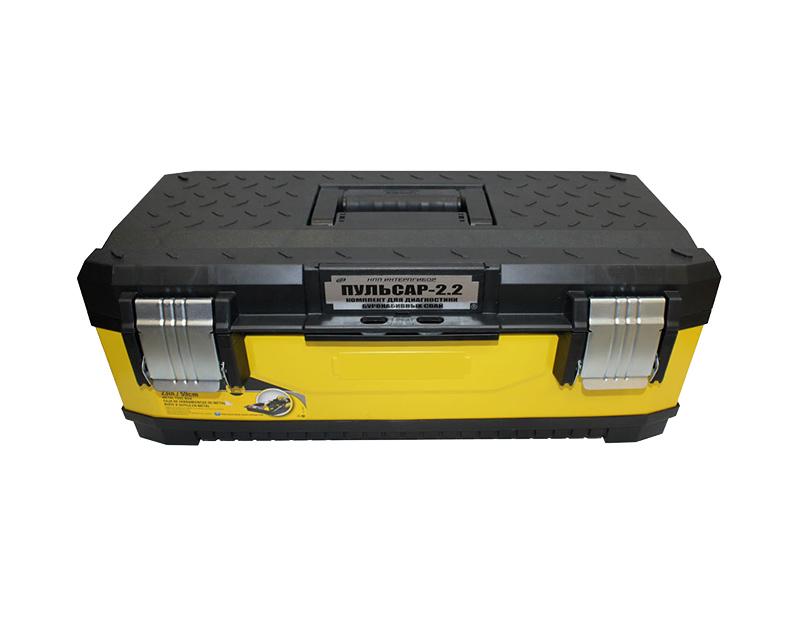

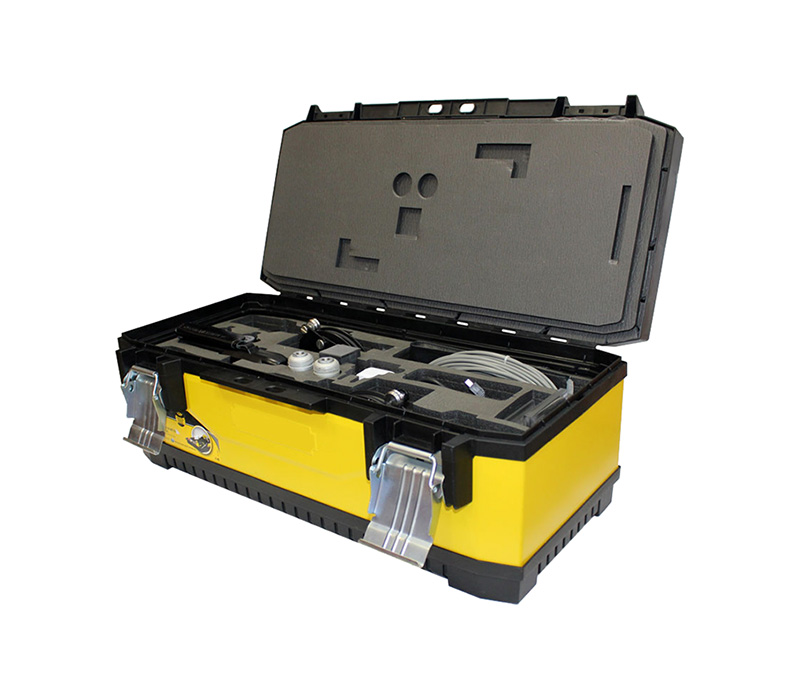

• кейс;
• инструкция по работе с комплектом ДБС.

Дополнительная комплектация:

• барабаны с кабелем длиной в диапазоне от 50 до 100м;
• кожаный чехол "Свободные руки" для электронного блока ПУЛЬСАР-2.2;
• резервные аккумуляторы.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

* - поставляется под заказ

Специализированная сервисная компьютерная программа:

• считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте);
• формирование отсчета об испытании сваи;
• экспорт считанного массива в Excel, текстовый формат и другие приложения.
