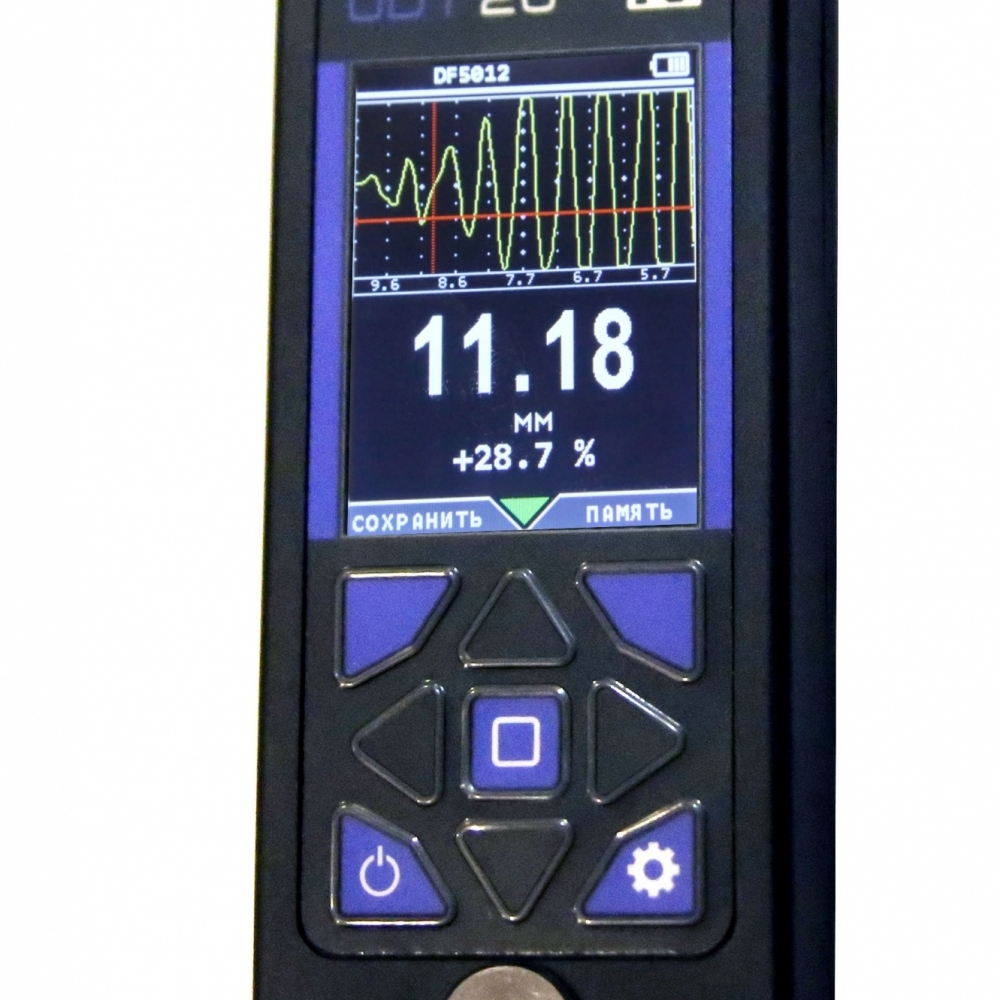

Высокоточный универсальный ультразвуковой толщиномер с А- и Б- сканом. Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точнось измерения. , В-скан позволяет построить профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-40 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Комплект поставки:

• Ультразвуковой толщиномер УДТ-20;
• Преобразователь DTВ5012 или DT1006;
• Кабель для подключения датчика;
• Блок питания;
• Сумка для транспортировки;
• Инструкция;
• Свидетельство о поверке.

Развертка

мин.: 0 - 4 мм
макс.: 0 - 400 мм (сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 мкс до 168 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Зондирующий импульс

радиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов

 Усилитель

широкополосный 1-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

радиосигнал

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки

Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах

Дисплей

цветной TFT с регулируемой яркостью,
43 х 58 мм; 240 х 320 точек

Память

100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений

Интерфейс

USB

Разъемы преобразователей

2 х Lemo 00

Аккумуляторы

встроенный литий-полимерный аккумулятор

Время работы от аккумулятора

не менее 12 часов

Питание толщиномера

внешний блок питания 220 В AC

Рабочее напряжение питания

5 В DC

Диапазон рабочих температур толщиномера


от -25 C до +55 C

Габаритные размеры толщиномера (В x Ш x Д)

148 мм x 64 мм x 25 мм

Масса толщиномера

180 г
