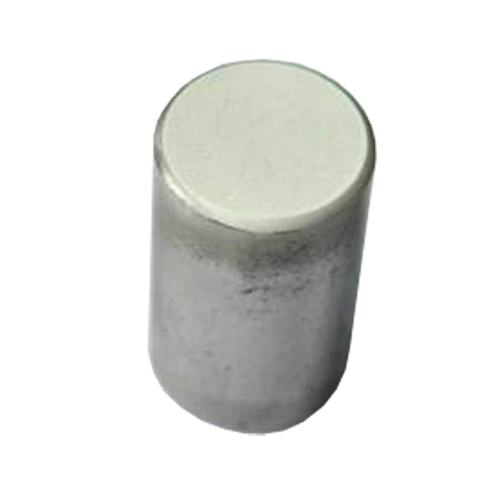

Cпециализированный вихретоковый дефектоскоп ВД-131 НД предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах диаметром ø 32 мм и длиной 52 мм из состава подшипников качения, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов, а также для контроля иных фигур вращения таких как: шаровые и поршневые пальцы, гильзы, цилиндры, поршневые штоки,патронные корпуса и т.д. По функциональному назначению дефектоскоп относится к группе специализированных вихретоковых дефектоскопов, по конструктивному исполнению – к стационарным, по степени участия оператора в процессе контроля – к автоматическим. Преимущества и отличительные особенности дефектоскопа - контроль торцевых поверхностей роликов;
- выявление дефектов с раскрытием берегов трещины от 2 мкм;
- наличие размагничивающего устройства;
- производительность контроля не менее 120 роликов в час (в полнорежимном цикле) и ;
- автоматическая сортировка годных и бракованных роликов по приемным кассетам;
- связь с ПЭВМ;
- небольшие массогабаритные показатели.

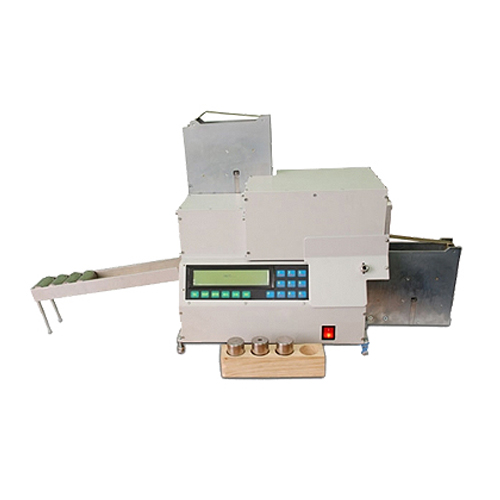

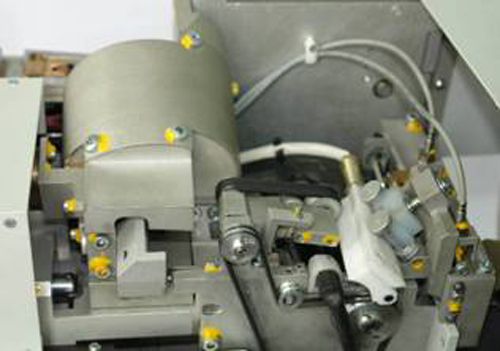

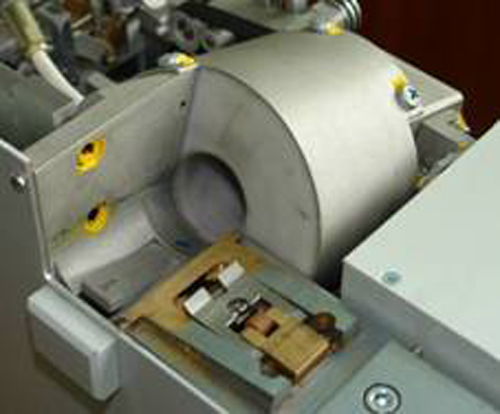

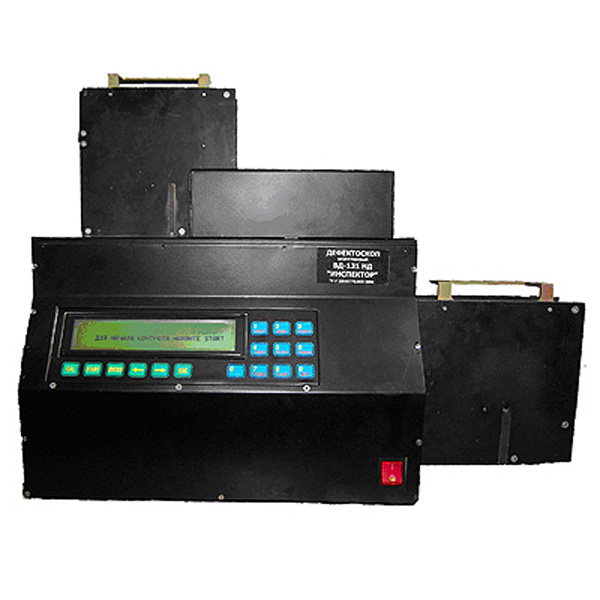

Дефектоскоп ВД-131 НД состоит из электронного блока (в составе электромеханического блока, сетевого блока питания и электронных узлов), вихретоковых преобразователей - одного осевого и двух торцевых, приемно-подающих кассет для роликов на 15 шт., кассеты-изолятора для бракованных роликов.
Количество ВТ каналов | 3 шт. | Минимальные размеры выявляемых дефектов | глубина - 0,05 мм и более; раскрытие - от 0,002 мм. | Производительность контроля | не менее 120 роликов в час | Габаритные размеры дефектоскопа | не более 1100 мм х 400 мм х 600 мм | Клавиатура | русский, английский | Масса дефектоскопа | не более 35 кг | Время непрерывной работы | не менее 8 часов | Питание | сеть переменного тока напряжением (220) В и частотой (50 ± 1)Гц; | Время установления рабочего режима дефектоскопа | не более 7 мин | Гарантия | 12 месяцев | | Основные метрологические характеристики | Степень защиты в эксплуатации | IP 40 | Температура окружающего воздуха | от 00 до +350 С | Атмосферное давление | от 84 до 106,7 кПа | Относительная влажность | 80 % при 20 ºС | Дефектоскоп в упаковке для транспортировки устойчив к воздействию | вибраций | Полный средний срок службы дефектоскопа | не менее 10 лет |
|
