Магнитно-вихретоковый дефектоскоп ВИД-345
КАТАЛОГ
129 973 руб.
709 735 тенге
Наличие на складе: уточняйте у менеджера
Производство: Машпроект
ГосРеестр: да
Гарантия: 12 месяцев
Доставка по Казахстану
Официальный дилер / представитель


ОПИСАНИЕ
СЕРТИФИКАТЫ
ДОП ИНФОРМАЦИЯ

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии.

Дефектоскоп реализует комбинацию магнитного и вихретокового методов выявления дефектов, что позволяет обеспечить контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных перестроек.

Типовые объекты контроля - трубы, трубопроводы, нефте-газопроводы, сосуды, сосуды давления, объекты энергетического производства, детали конструкций, машин и механизмов.

Работа с дефектоскопом может производиться в двух режимах:

  • Режим поиска стресс-коррозионных трещин, с одновременным определением их глубины и контролем толщины изоляционного покрытия - используется при толщине изоляционного покрытия от 0 до 4 мм.
  • Режим поиска стресс-коррозионных трещин - используется при толщине изоляционного покрытия более 4 мм.

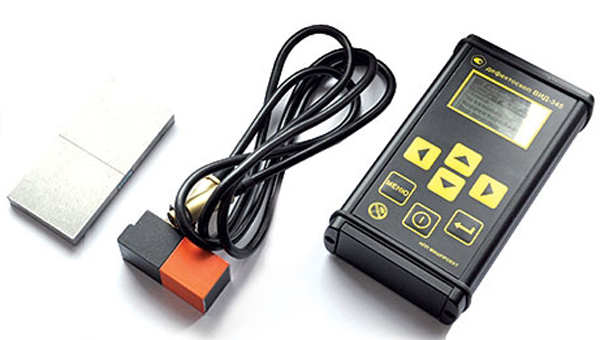

Электронный блок дефектоскопа

1 шт.

Датчик дефектоскопа

1 шт.

Кабель для подключения датчика к дефектоскопу

1 шт.

Контрольный образец с имитацией трещины

1 шт.

Контрольная прокладка

1 шт.

Аккумулятор (заранее установлен в прибор)

2 шт.

Зарядное устройство

1 шт.

Наушники

1 шт.

Руководство по эксплуатации (совмещено с паспортом)

1 шт.

Чехол для закрепления дефектоскопа на груди оператора

1 шт.

Сумка для переноски и хранения

1 шт.



Дополнительная комплектация

  • Дополнительный датчик для дефектоскопа
  • Запасной кабель для подключения датчиков к дефектоскопу
  • комплект запасных аккумуляторов
  • Контрольные образцы





Минимальная глубина выявляемой трещины:

0,3 мм.

Минимальное раскрытие трещины:

0,05 мм.

Минимальная длина выявляемой трещины:

5 мм.

Диапазон определения глубины трещины:

0,5 - 5 мм.

Погрешность определения глубины трещины:

0,1 + 0,1h

Диапазон определения толщины изоляции:

0 - 10 мм.

Погрешность определения толщины изоляции:

0,1 + 0,1h

Максимальная толщина изоляции позволяющая производить определение глубины трещины:

4 мм.

Максимальная толщина изоляции позволяющая производить поиск трещины:

10 мм.

Диапазон рабочих температур:

-15 ... + 40 С

Размеры электронного блока дефектоскопа:

150 х 80 х 35 мм.

Размеры штатного датчика дефектоскопа:

25 х 25 х 50 мм.

Питание прбора:

никель-металлгидридные аккумуляторы (возможно использование алкалиновых батареек)

Вес электронного блока дефектоскопа:

не более 0,5 кг.

Сертификат о внесение в Госреестр СИ РФ за №32506



Данная модель дефектоскопа используется для обнаружения дефектов, имеющихся на конструкциях, выполненных из металлов, расположенных непосредственно под слоем изоляции. Отметим, что чаще всего с помощью представленной модели магнитно-вихретокового дефектоскопа определяют наличие таких повреждений, как трещины. Отличительной особенностью измерителя является то, что с его помощью можно определять также дефекты, расположенные, например, под слоем коррозии.

Интересно, что в основе работы данного устройства лежит метод, который представляет собой совокупность двух таких известных методов неразрушающего контроля, как магнитный и вихретоковый. Одним из ключевых элементов дефектоскопа является специализированный датчик, который  предназначен для формирования магнитного поля переменной природы. Известно, что в местах, соответствующих дефектам, магнитное поле меняет свою форму или, как еще говорят, рассеивается. В результате по наличию таких полей рассеивания и судят об имеющихся дефектах.

Несомненным достоинством ВИД-345 можно считать также то, что с его помощью можно проводить дефектоскопию грубых поверхностей. В качестве контролируемого объекта могут выступать трубы, трубопроводы, нефтепроводы, газопроводы, детали различных объектов.

Необходимо отметить повышенное удобство работы с ВИД-345. Используя этот дефектоскоп, оператор может контролировать даже загрязненные либо увлажненные поверхности. В ходе измерительного процесса возможно выявление очагов коррозиционного поражения. Измерительный прибор можно дооснастить датчиками по усмотрению пользователя. ВИД-345 имеет специальный корпус повышенной прочности, позволяющий его эксплуатировать в самых жестких природных условиях.

Помимо этого, магнитно-вихретоковый дефектоскоп ВИД-345 имеет много других достоинств, свидетельствующих о высоком качестве дефектоскопии, проводимой с помощью такого измерителя.
